共模电感和差模电感如何识别,其实很简单

发布日期:2024-04-18     171 次

一、共模电感与差模电感

共模电感和差模电感都是抗电磁干扰有效的元器件之一,广泛应用于各种滤波器、开关电源等产品,但是共模电感是用来抑制共模干扰,而差模电感是用来抑制差模干扰,两种都是比较重要的滤波电感。



二、共模电感和差模电感识别

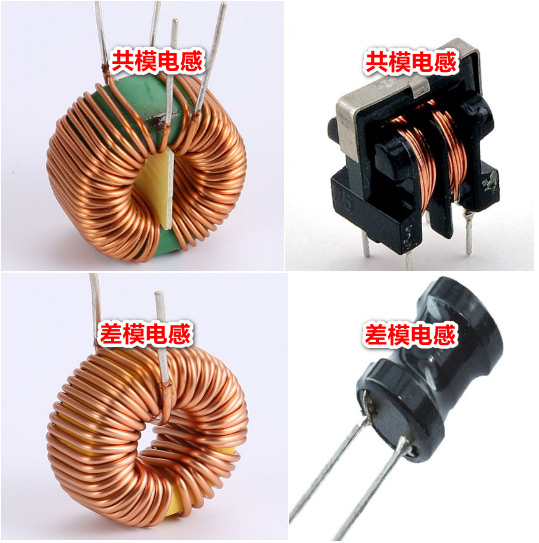

虽然两种电感都是滤波电感,但是作用不一样也就决定了外观以及绕线方式会有所不一样,对于共模电感,它是绕在同一铁心上,并且两个绕组的线圈直径和圈数一样,但是绕向方向相反,一组线圈有两个引脚,因此共模电感会有4个引脚;而差模电感则是绕在一个铁心上并且只有一个线圈,因此它只有2个引脚,因此可从引脚数量来区分共模电感和差模电感。如下图



三、共模电感和差模电感应用

如下图是某EMI滤波电路部分电路图,其中L1是共模电感,它有1-4总共四个引脚,而L2和L3是差模电感,它分别有1-2两个引脚,可以看出差模电感经过交流电源电流,这种差模电感能够耐很大的交流电流,一般成对出现。
