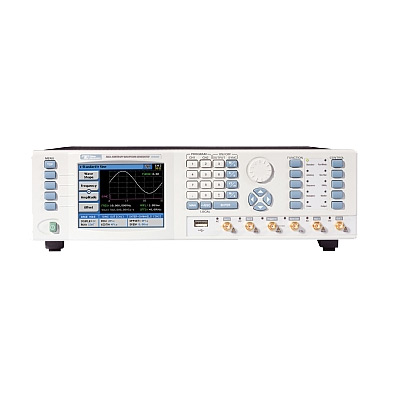

SE5082 5GS/s双通道任意波形发生器

主要特点:

  • 双通道5Gs/s(RF模式下等效10GS/s),12位波形发生器
  • 直接产生高于7GHz的射频信号
  • 极快的上升和下降时间低于100ps
  • 多奈奎斯特区域操作,最高可达第4奈奎斯特区
  • 10ps分辨率的-3ns到+3ns的通道间偏斜控制
  • 独立或同步通道配置
  • 64M内存
  • AM、FM、FSK、PSK、ASK、Amp。跳跃、频率跳跃、扫频和啁啾
  • 用于模拟、数字和混合信号的强大脉冲合成器
  • 用于步进、循环、嵌套和跳跃场景的高级定序器
  • 各种输出放大器模块用于解决不同领域的众多应用
  • 智能触发器允许:触发保持,检测<=>脉冲宽度,以及等待波形结束或中止波形并重新启动
  • 内置快速动态分段和序列跳跃控制
  • 每个通道有两个可编程位置、宽度和水平的差分标记
  • 通过LAN、USB和GPIB实现用户友好的GUI和远程控制
  • 记忆棒或4GB内部存储器上的存储/调用功能
  • 多仪器同步


新的信号专家系列为高速任意波形发生器设定了新的标准。新的Signal Expert系列具有近7 GHz的模拟带宽,可以达到远高于其采样率的频率。将这种巨大的模拟带宽与多奈奎斯特区操作相结合,Signal Expert系列能够解决远远超出基带和微波频率的应用。

经济高效的解决方案

SE5082新技术结合了先进的任意和测序功能、卓越的光谱纯度、可配置的输出模块和先进的触发功能,使新的Signal Expert系列成为同类产品中性能最高、性价比最高的AWG,甚至更高。

多奈奎斯特运算

传统上,AWG仅在第一奈奎斯特区域中工作,因为由于带宽和架构的限制,较高奈奎斯特区中的信号被抑制。但如果这些信号没有被抑制呢?这意味着,通过适当的滤波器,可以产生远高于AWG采样率的信号。利用新技术,Signal Expert Series提供了不同的采样模式,可根据感兴趣的奈奎斯特区域优化性能。例如,在RF采样模式中,由于数据每半个时钟周期反转一次,因此DAC采样率基本上翻了一番,因此DAC似乎可以采样高达10GS/s。因此,再加上合适的输出模块和采样模式,用户可以产生超过7GHz的信号,并很好地进入微波C波段、X波段甚至K波段,同时保持良好的信号纯度。

可配置输出选项

不同的应用程序需要不同的输出路径。这就是Signal Expert系列提供各种出厂配置输出模块的原因。每个输出模块都提供不同的放大器路径,利用与您的特定应用需求相匹配的优势。例如,高压模块,它提供2Vpp到50?但带宽有限,用于各种时域应用,而对于需要更快上升时间和更高带宽的应用,可以订购DC输出模块,该模块提供1.2Vpp、<100ps上升时间和3GHz带宽。默认配置为直接DAC输出路径,提供540mVpp、<85ps上升时间和4GHz带宽。其他输出模块将很快提供,请随时与我们分享您的需求,以便我们能够尝试满足您的应用程序需求。以便我们能够尝试并满足您的应用需求。

信号完整性和纯度

当今测试和测量应用中最重要的要求之一是高信号质量。Tabor的Signal Expert Series独特的平台在100MHz时具有典型的小于-115dBc的SSB相位噪声,在1GHz时具有小于-105dBc,在10kHz载波偏移时具有非常好的小于-70dBc的SFDR,它提供了当今市场上最优质的信号之一,满足了对清晰精确信号日益增长的需求。

IQ生成

生成IQ信号的能力是任何RF或通信工程师的基础。SE具有先进的任意功能和高度同步的信道,是生成数字调制的理想选择。新的Signal Expert系列即使在1.8GHz IQ带宽下也能提供出色的EVM性能,16QAM调制的EVM低于1%,是目前市场上性价比最高的IQ源。

通用或独立时钟

需要双通道或单通道单元…为什么要选择?有了新的Signal Expert系列,您可以拥有一切。Signal Expert系列最多有两个输出通道,它们可以独立运行,也可以同步以共享同一采样时钟源。作为单独的通道,其优点是在一个盒子中有多达两个单独的仪器,每个仪器都能够被编程以输出不同的函数形状、频率、振幅水平和/或在不同的运行模式下操作。或者,具有具有小于10ps偏斜和偏斜控制的同步通道的优点在需要通道之间精确和受控相位的应用中是非常显著的,这对于许多X-Y模式和I&Q输出应用是理想的。

智能触发器

到目前为止,您一直被迫触发某个特定事件。Tabor的全新SmarTrigger功能旨在增强触发能力,并促进特定脉冲事件的更大灵活性。它允许在脉冲宽度大于编程时间值(时间)的脉冲上触发,或者甚至在脉冲宽度在两个极限之间(<>time)的脉冲下触发。此外,SmarTrigger具有保持功能,在该功能中,输出在第一次触发后保持空闲,并在经过保持间隔后,仅使用第一次有效触发启动波形周期,使您能够解决无休止的“协商”场景。

强大的细分和排序

解决几乎每一个复杂的应用程序,强大的分割和排序会产生几乎无穷无尽的复杂波形。波形存储器可以分为多个波形段,并以用户可选的方式排序,以创建具有可重复段、跳跃和嵌套的复杂波形,为您节省宝贵的内存空间。Signal Expert还允许您生成多达1000
