R&S®NGM200 电源系列

主要特点:

  • 最大输出功率:120 W
  • 每个通道的电压:0 V 至 20 V
  • 每个通道的最大电流:6 A
  • 分辨率可达 1 µV/10 nA
  • 500 ksample/s 快速数据记录

一流的速度与精度

R&S®NGM200 电源具有高精度和快速负载恢复时间,非常适用于严苛应用。借助双象限架构,电源可以用作源端和吸收端以模拟电池和负载。借助快速恢复功能,电源能够应对快速负载变化,例如移动通信设备从睡眠模式切换为发射模式时。快速数据采集和便捷的电池模拟,使电源适用于更多应用。

电池模拟

配备 R&S®NGM-K106

电池特性各不相同,具体视电池类型及其充电状态而定。重要的电池特性包括电容、开路电压 (Voc) 以及等效串联电阻 (ESR),并且都取决于电池充电状态 (SoC)。借助 R&S®NGM-K106 选件,用户可以模拟电池在不同充电状态下的特性,例如为被测设备供电时。

快速采集

FastLog 功能

R&S®NGM200 电源具备 FastLog 功能,可快速采集电压和电流测量结果。结果数据可存储在外部 USB 存储设备中,或通过 USB 或 LAN 传输至外部电脑。采集率高达 500 ksample/s,支持每 2 μs 采集一次电压和电流结果。除回读电压之外,电源还可以 500 ksample/s 的采集率记录通过可选数字电压表功能 (R&S®NGM-K104) 测量的电压。借助双通道 R&S®NGM202,可在两个通道中并行采集数据。

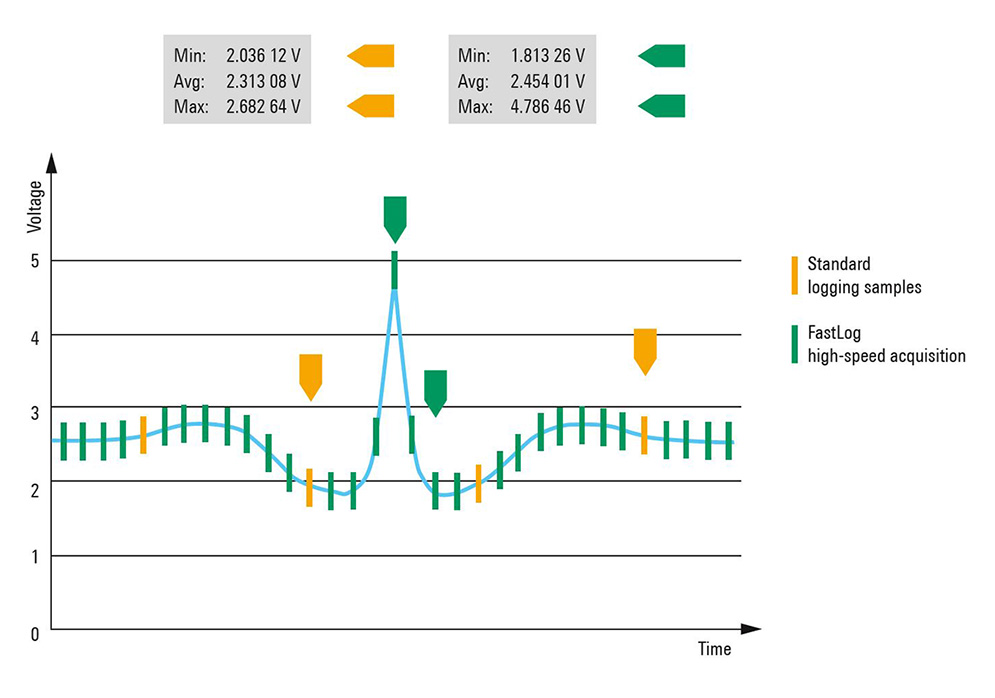

对于采集率较低的仪器无法检测到的微秒内尖峰事件,电源也能通过快速采集功能顺利采集,并且检测出最小值/最大值。

数字电压表功能

配备 R&S®NGM-K104

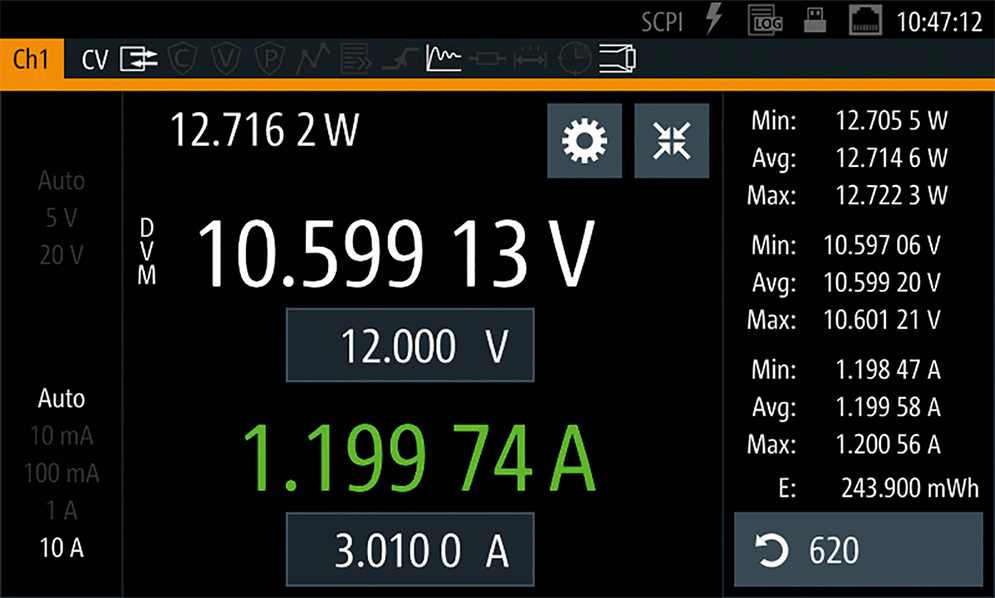

与其他电源一样,R&S®NGM200 可测量提供给被测设备的电压。此外,R&S®NGM-K104 选件可激活端口,支持将内部数字电压表连接至用户电路的任何其他测量点。在很多情况下,无需额外使用数字万用表。

6 ½ 位分辨率

替代额外的数字万用表

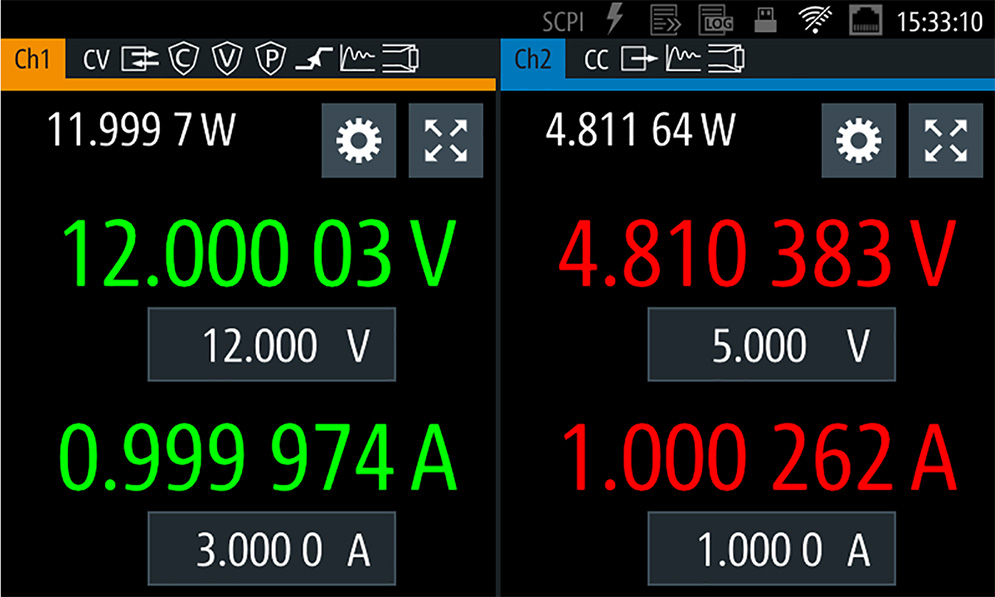

测量电压、电流和功率时,R&S®NGM200 电源的分辨率可达 6 ½ 位,非常适用于在待机模式下具有低功耗、在满载运行时具有高电流的设备的特性测量。 它支持两种电压测量范围和四种电流测量范围,测量精度和分辨率可达 1 µV/10 nA。

快速负载调节

应对快速负载变化

移动电话和 IoT 设备等消费类电子设备在睡眠模式下功耗极低。但是,一旦这些设备切换到发射模式,电流就会突然增加。用于为这些被测设备供电的电源必须能够应对从微安到安培的负载变化,并且不会产生电压降或过冲。

最小残余纹波和低噪声
