N8330系列超高精度多通道电池模拟器

主要特点:

  • 输出电压:0-5V/0-6V
  • 输出电流:0-1A/0-2A/0-3A
  • 输出精度高达六万分之一
  • 多通道输出,单机最多24通道
  • 通道间隔离,支持多通道串联
  • 电压温度系数最优10ppm/℃
  • 专业测试软件,支持数据报表与数据分析
  • 支持LAN和RS485接口
  • 标准19英寸2U机箱,可安装于机架

N8330系列是一款小功率、多通道、超高精度可编程单芯电池电压模拟器,也是一款超高精度多通道直流电源,电压精度高达六万分之一,单机多达24个通道,且各通道间相互隔离,方便多通道串联使用。N8330系列支持LAN、RS485通讯控制,控制软件具有多通道批量操作功能,支持分别设定各通道电压、电流,支持分别显示数据及曲线图表,支持数据分析与报表功能。N8330系列软件灵活易用、操作简洁,能满足多通道、多参数、复杂测试环境下测试的需求。

功能与优势

超高集成度,单机最多支持24通道

N8330/N8331系列采用标准19寸2U机箱,单机容纳多达24CH,通道间相互隔离,一台设备可以同时测试24个工位,极大减少用户测试过程中设备的使用量,提高测试效率。

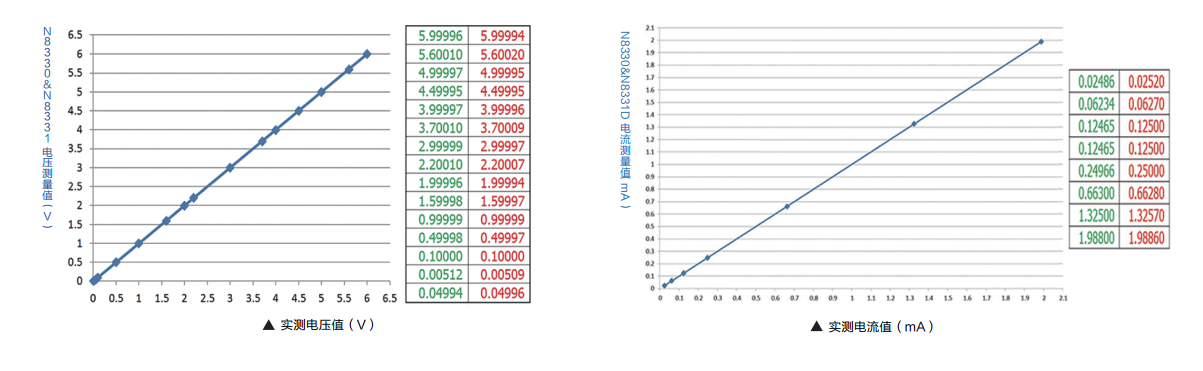

超高精度,测试静态电流与保护参数

N8330/N8331基本精度高,电压分辨率低至50μV,电流分辨率低至0.1μA。待机状态下由于电路中的开关型元器件并非理想的开关器件,所以该状态下依旧存在微安级别的微小电流,对测试设备要求至少有1μA的电流分辨率。同时,充电板保护测试参数也对测试设备的精度要求极高,如高充电压保护测试,需要模拟电芯的电压精度到达几个mV。

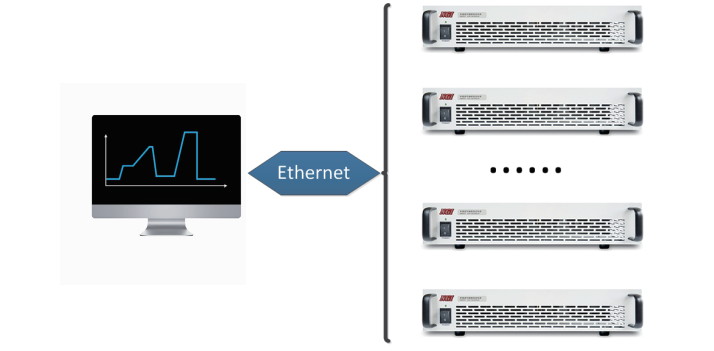

支持通道间串联,模拟电池组工作状态

当需要多串电池芯时,模拟器支持任意串联模式与信道串联共存模式,可串联多台电池芯模拟器,支持多通道串联,使用者亦可透过Ethernet标准界面进行远端控制及其它自动测试应用。

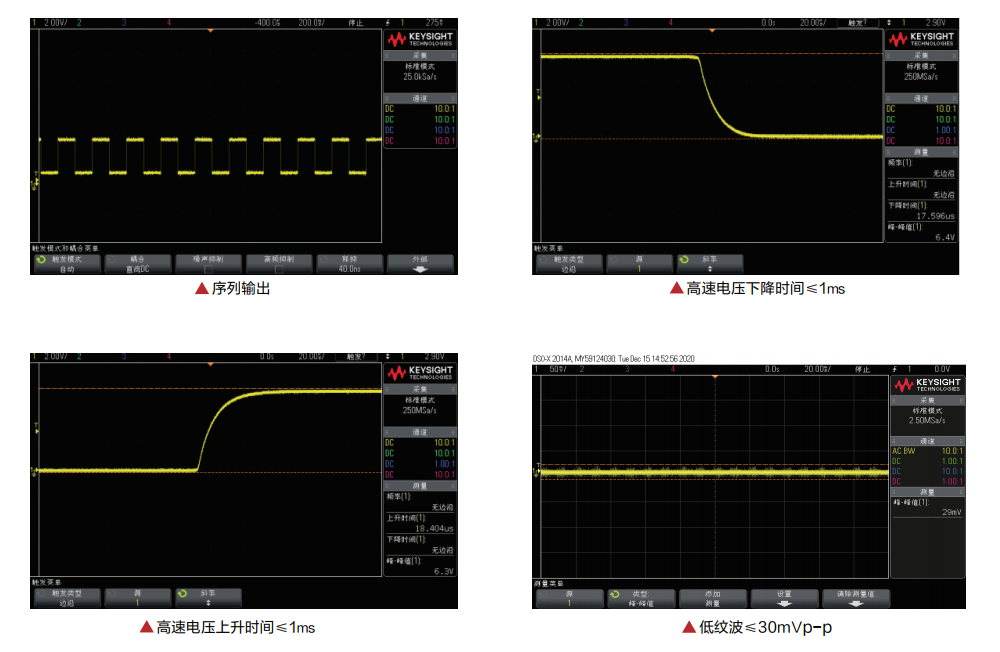

超快的无过冲暂态响应,媲美真实电池

低输出噪声的优势则真实呈现电池芯无纹波的直流特性,负载动态变化时,能迅速回馈给予稳定的直流输出,同时降低因负载变化产生之突波电压而损害待测物,对于非静态产品测试应用,皆能及时供应稳定的直流电源。
N8330/N8331系列电池芯模拟器,编程响应速度快,小于3ms的负载变化能力,模拟各种不同的真实拉载电流波形。

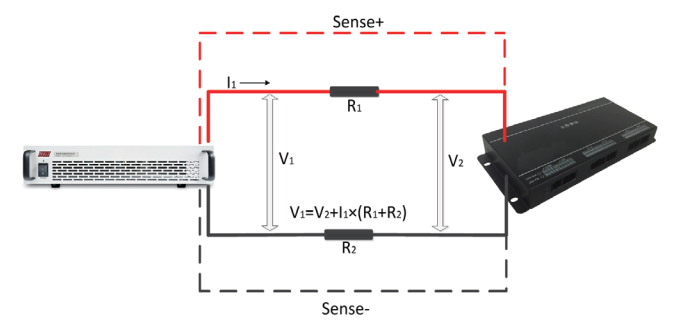

四线制接法,消除远端测量引线电阻

为了保证对被测设备提供精确的电压,N8330/N8331电源采用四线制接法,即两线用于输出电压,另外两端直接测量被测设备电压。通过SENSE端测量线能消除电源到DUT之间因引线电阻而引起的电压降。

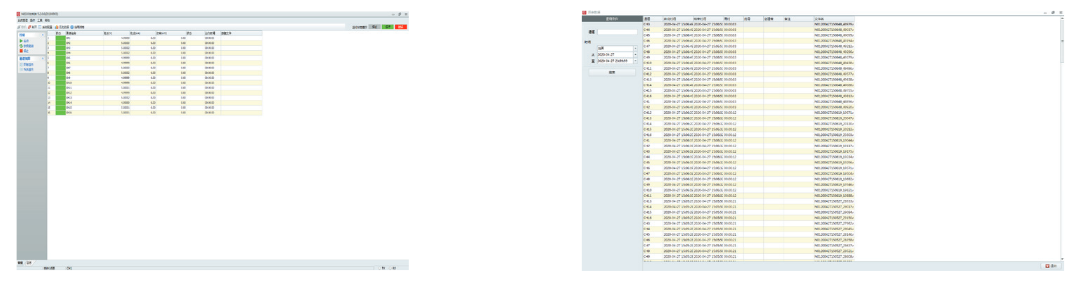

丰富的上位机软件功能,便于客户使用

测试软件采用平台化设计,用户可根据工艺需求自行定制测试流程。在数据管理方面,软件具有数据查找、数据导入与导出、Excel报表Th成等功能。类Office界面风格,各通道独立显示,支持电压电流波形绘制,可以表格形式显示结果等诸多元素,使得这款专业软件在具备强大测试功能同时,兼具美观易用优点。

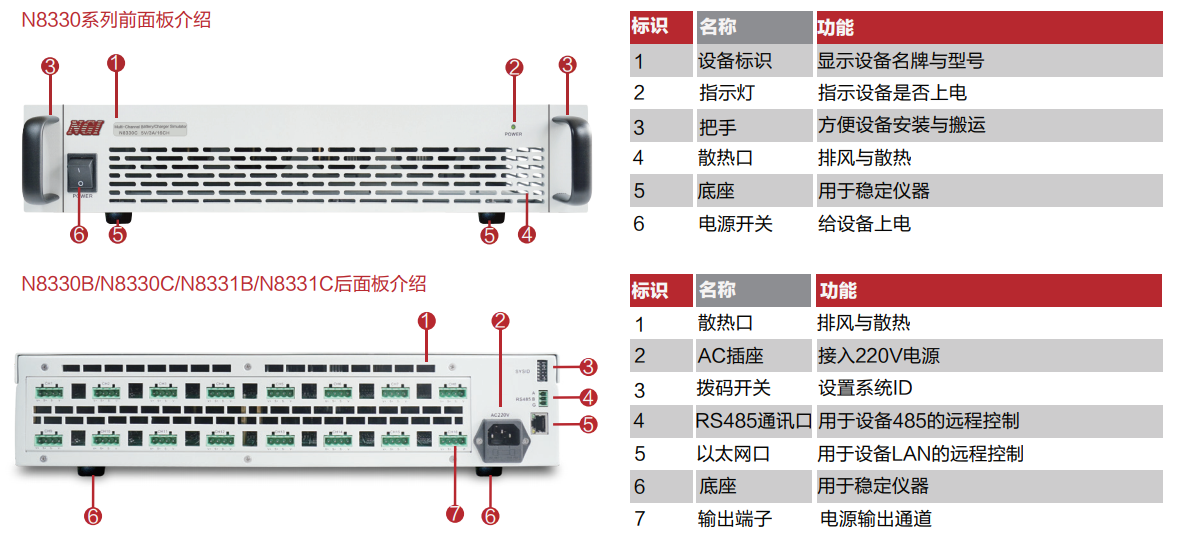

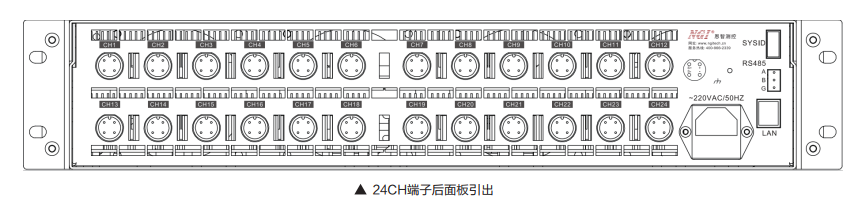

端子介绍




应用——BMS测试

系统简介

电池管理系统( Battery Management System,BMS)是用来对蓄电池组进行安全监控及有效管理,提高蓄电池使用效率的装置。对于电动车辆而言,通过该系统对电池组充放电的有效控制,可以达到增加续驶里程,延长使用寿命,降低运行成本的目的,并保证动力电池组应用的安全性和可靠性。动力电池管理系统已经成为电动汽车不可缺少的核心部件之一。为了保证BMS能正常工作,需要对BMS做全面的测试。

系统架构

恩智测控BMS电池管理系统检测平台采用模块化设计,由高精度电池模拟器、温度模拟单元、充放电电流模拟单元、高压电源、IO检测单元、绝缘检测单元、BMS 信号与开关量检测单元、CAN通讯单元、软件控制系统等组成,可以根据客户需求定制锂电池串数,并Th成数据报表。系统集成度高,支持拓展升级,方便快捷。

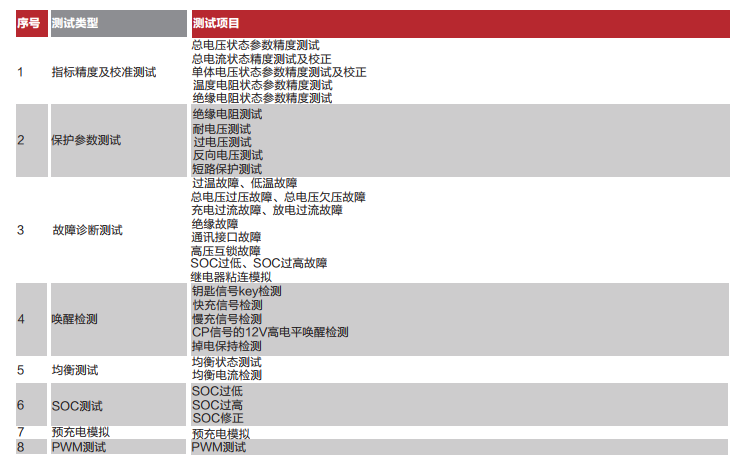

测试项目

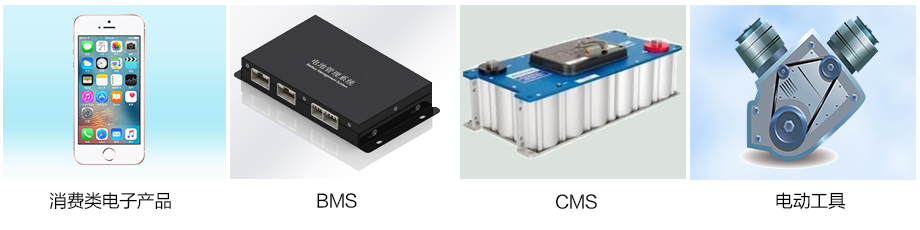

应用领域

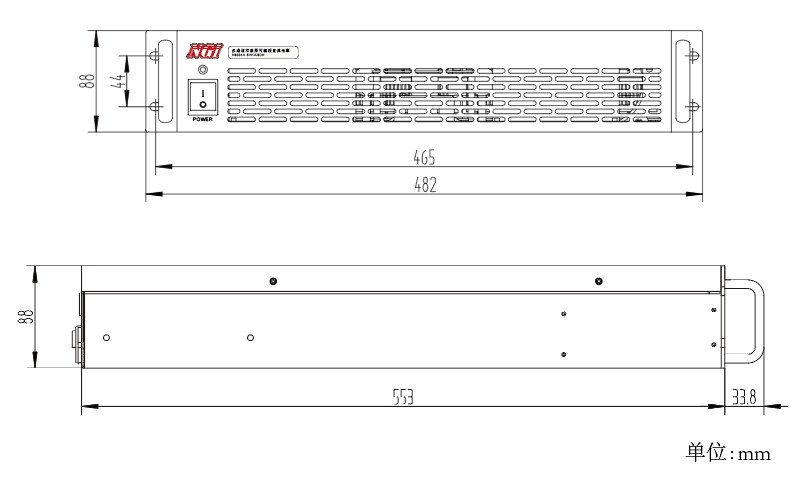

产品尺寸
