1.电压、电流大于额定值,电磁继电器保护。
2.温度保护功能。
3.CN25总线进行连接,便于扩展。
4.通过软件对试验电压、极性、相位角度等试验排程设置,节省试验时间。
通用参数 |
|
工作电源范围 |
AC 110V/220V,(±10%),50/60Hz(大陆地区默认AC 220V) |
保险丝 |
6A |
最大功耗 |
50W |
外部控制方式 |
25针并口线 |
仪器工作状态指示 |
前面板LED指示 |
检测输出方式 |
标准1米同轴线 |
机箱尺寸 |
19英寸/6U |
仪器重量 |
重量约为:68Kg(仪器型号不同,重量有差异) |
温度范围 |
15–35℃ |
湿度范围 |
45%–75% |
气压范围 |
86kPa–106kPa |
符合IEC 61000-4-8工频磁场测试(型号MFT 400/1200) |
|
符合标准 |
IEC/EN 61000-4-8、GB/T 17626.8 |
磁场强度 |
TCXS111 单匝1m*1m正方形磁场线圈: 1-100A/m持续,100-400A/m(1-10s短时) TCXS113 三匝1m*1m正方形磁场线圈: 1-300A/m持续,300-1200A/m( 1-10s短时) |
电流波形 |
50Hz/60Hz 正弦波 |
电流畸变率 |
<5% |
发生器输出电流 |
1A-500A |
波形间隔时间 |
1-9999s |
试验持续时间 |
1-28800s |
触发方式 |
自动、手动、外部信号触发 |
磁场线圈尺寸 |
1000*1000mm或其他 |
磁场线圈形状 |
矩形或其他 |
输出磁场强度 |
可排程设置 |

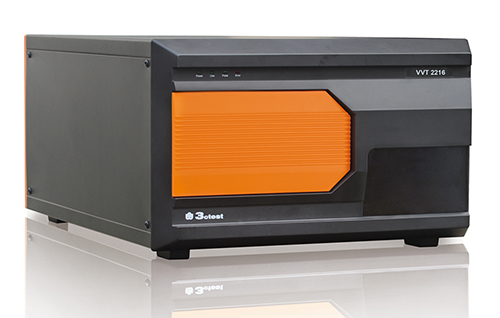

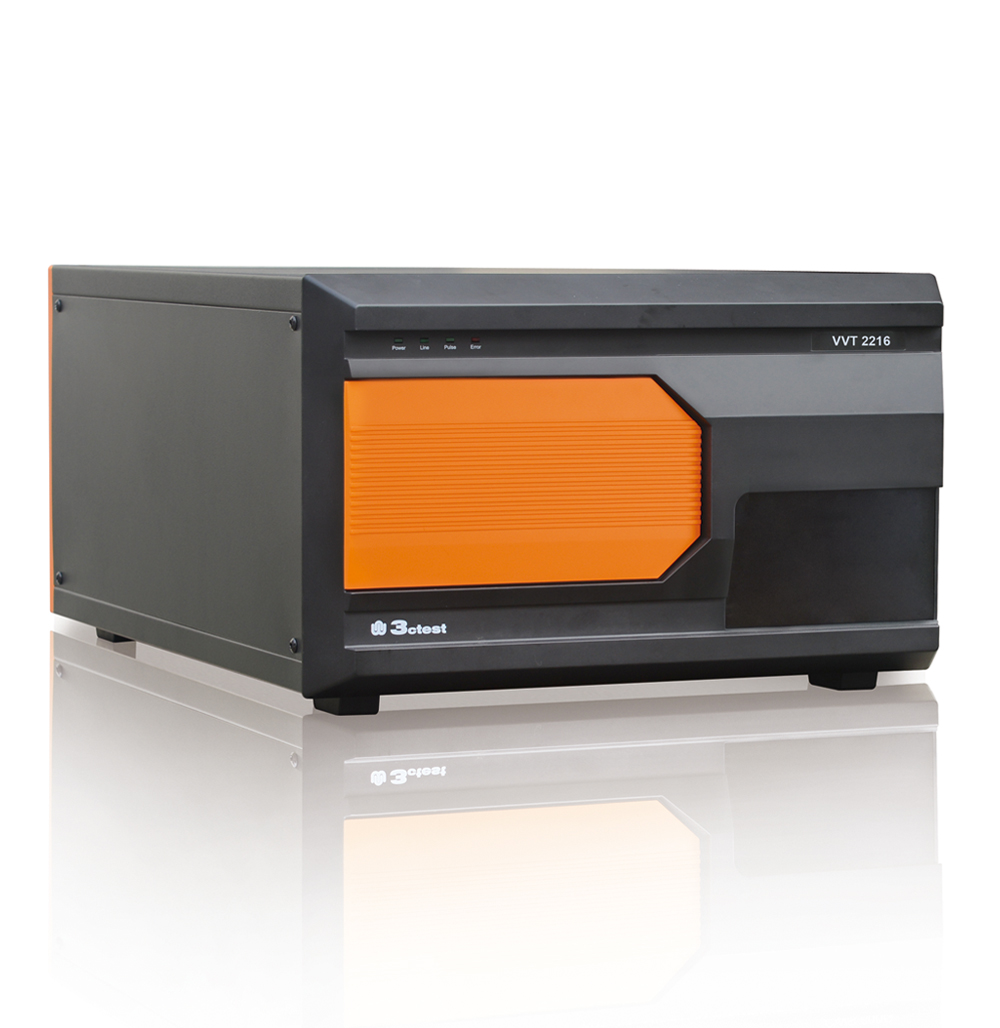

符合IEC 61000-4-11 & IEC 61000-4-34标准的电源失效测试(选配VVT 22XXXX) |
|
IEC/EN 61000-4-11,GB/T 17626.11和IEC/EN 61000-4-34,GB/T 17626.34单相交流和直流含电压暂降、短时中断和电压变化的附件技术参数 |
|
EUT最大电压 |
250V AC |
EUT最大电流 |
16A 持续电流;500A冲击电流; |
最大输入电源 |
单相220V±5%,50/60Hz±5% |
电压暂降电平 |
0-100% |
电压中断电平 |
0% |
电压变化电平 |
0-100% |
电压变化减少时间 |
500ms-60000ms(50%-100%)或1-5us(100欧姆负载) 1000ms-60000ms(0%-100%)或1-5us(100欧姆负载) |
电压变化增加时间 |
500ms-60000ms(50%-100%) 1000ms-60000ms(0%-100%) |
