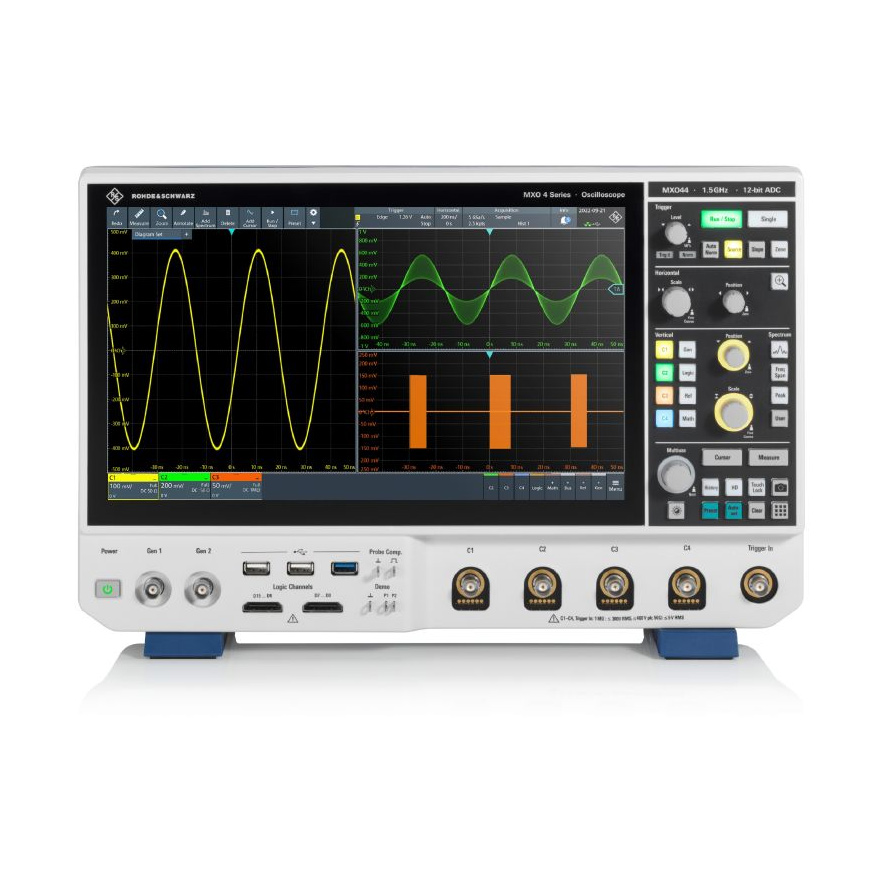

R&S®MXO 4 示波器

主要特点

  • 带宽:200 MHz 至 1.5 GHz
  • 在全球示波器中率先实现超过 450 万波形/秒的波形捕获率
  • 业内出众的系统架构:18 位垂直分辨率/12 位 ADC
  • 业内出色的标配存储:400 Mpoints
  • 45000 FFT/s 的频谱采集率,在业内名列前茅

新一代技术

R&S®MXO 4 系列新一代示波器性能出色,性价比高。仪器实现跨代工程技术突破,可以提供快速的洞察与分析。

示波器的实时波形捕获率高达 450 万波形/秒,在全球首屈一指,支持工程师查看更多使用其他仪器无法查看的偶发事件。R&S®MXO 4 系列具备 12 位 ADC,分辨率是传统 8 位示波器的 16 倍,并支持所有采样率,不会降低性能,让测量更加准确。仪器的所有四个通道标配 400 Mpoints 采集存储,交织模式下可选 800 Mpoints 存储,是同类仪器的 100 倍。

R&S®MXO 4 系列示波器优于其他同类示波器,具备出色的 13.3" 全高清电容式触摸屏和直观的用户界面,可让用户在 15 分钟内即可掌握操作方法。

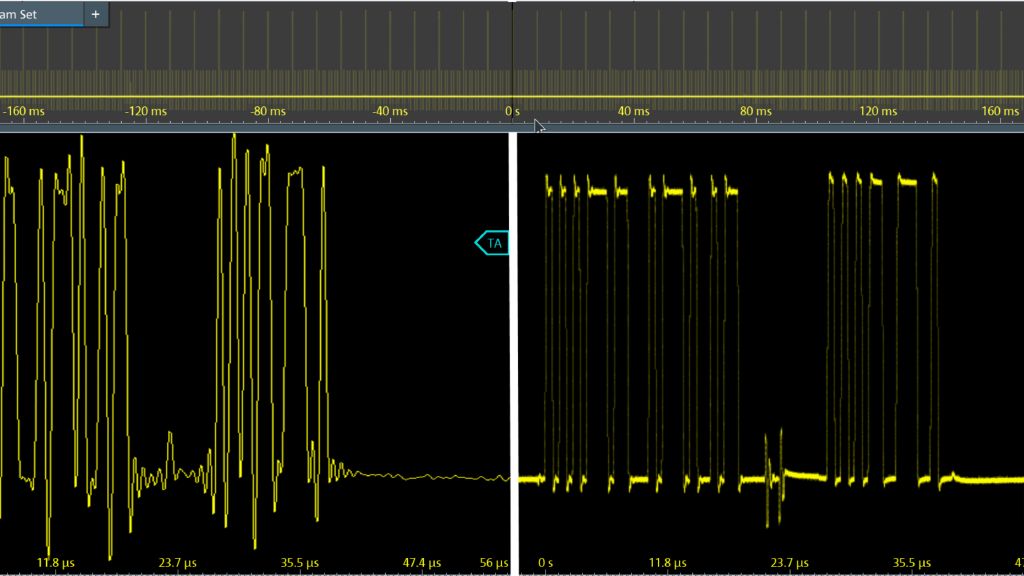

快速查找信号异常

... 提供优异的波形捕获率


  • > 450 万波形/秒
  • 高达 90% 的实时信号采集
  • 支持自动测量、FFT 或光标测量,提供快速性能
  • 快速可靠地检测偶发信号故障

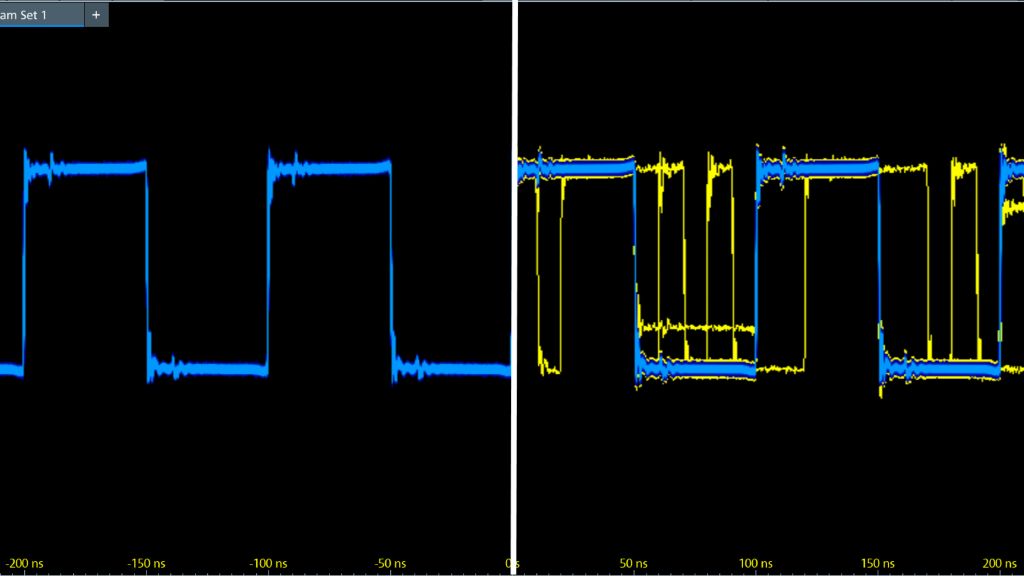

准确查看信号

… 低测量噪声结合高垂直分辨率


  • 12 位 ADC 垂直分辨率,支持所有采样率,不会降低性能
  • 18 位架构,提供 HD 模式
  • 全带宽下垂直刻度低至 500 μV/div
  • 500 μV/div 时偏置范围可达 ±5 V,在业内首屈一指


采集时间更长

… 出色的标配存储深度


  • 每路通道的存储深度高达 400 Mpoints
  • 标配分段存储,提供 10 000 个分段
  • 标配历史模式,支持 10 000 次采集



隔离事件

… 高精度数字触发


  • 业内出色的触发灵敏度:1/10 000 垂直分格
  • 触发抖动仅为 1 ps
  • 触发重置时间小于 21 ns
  • 可调数字触发滤波器
  • 用户可选迟滞


出色的用户体验

… 优异的操控性


  • 快速访问重要工具和菜单设置
  • R&S®SmartGrid 可用于通过拖放设置波形布局
  • 增强触控灵敏度,便于更改重要的参数值
  • 使用新搜索菜单更加快速地查找特性和功能
  • 随时随地按需通过远程控制访问仪器
