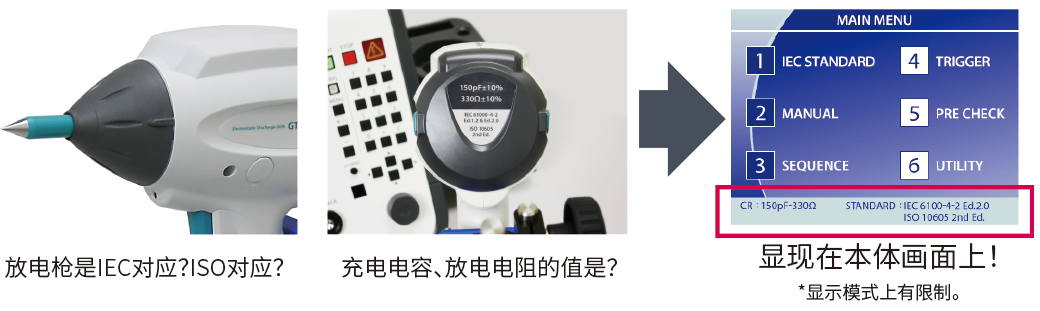

之前是拆开来才可以确认到的放电电阻和放电电容的参数,现在可以在本体画面上显示。更换放电枪CR组件或放电罩的时候,只要本产品电源ON时自动会辨认CR参数和放电罩罩型。CR组件的辨别和,放电罩的辨别是各别进行,组合要是能满足标准的情况下,在主菜单下部会显示对应标准。
CR组件[CR] | 放电盒[CUP] | 準拠規格表示 |
150pF-330Ω | 330 |
IEC 61000-4-2 ISO 10605 2nd Ed. |
330pF-330Ω | 330 | ISO 10605 2nd Ed. |
150pF-2kΩ | 2k | ISO 10605 1st Ed. & 2nd Ed. |
330pF-2kΩ | 2k | ISO 10605 1st Ed. & 2nd Ed |

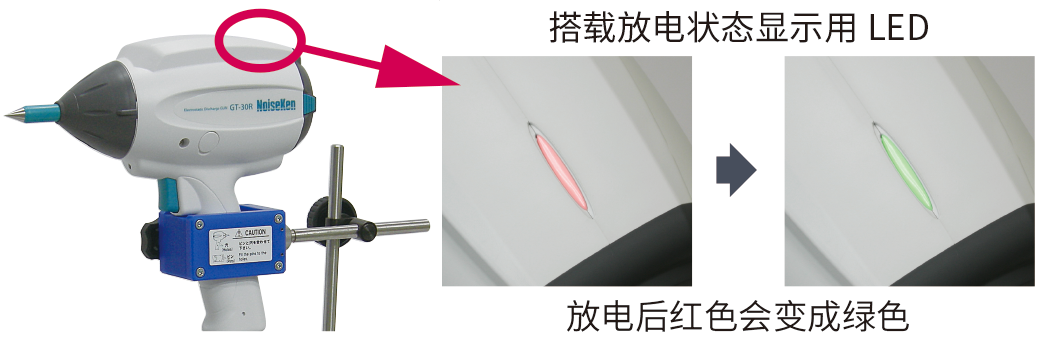

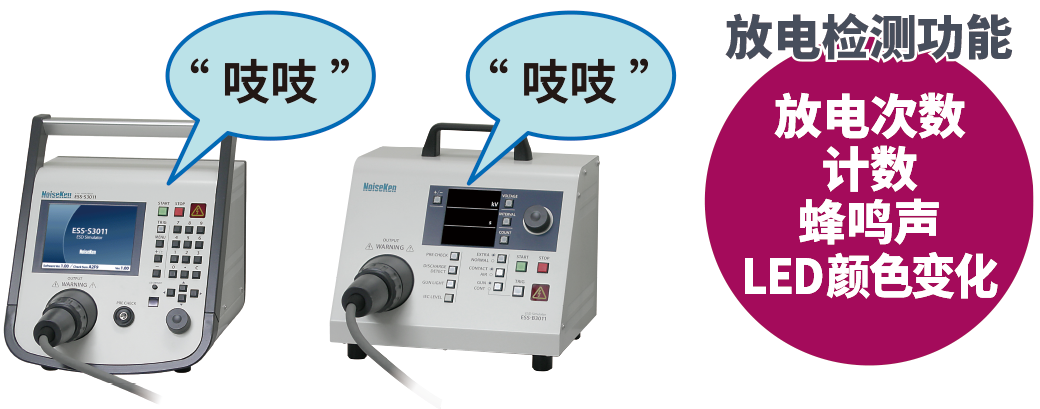

旧机型检测的时候放电有无,只能靠目视等方法来确认。但是现在的新机型搭载放电检测功能。放电状况可通过试验器本体的蜂鸣器声音,放电枪LED颜色的变化来确认
項目 | 查出放电时 | 未查出放电时 |
LED显示 | 红 → 绿 | 红色不变 |
蜂鸣器声音 | 吱 | 无声音 |
计数 | 计数 | 触发→无计数 |
“实现重心平衡上的改善和大约20%的轻量化。当然也可使用在旧的主机上。

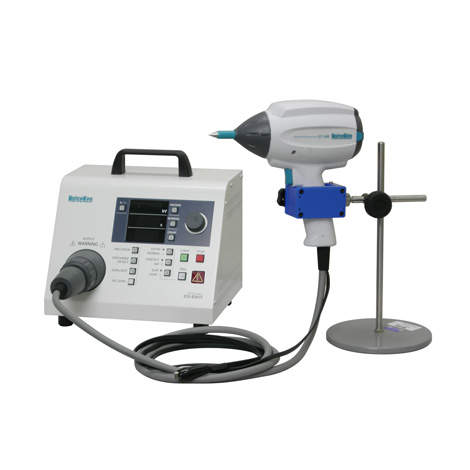

项 目号 | 型 号 ESS-B3011A 功能/规格 | ||
输出极性 |
正 / 负 |
||
输出电压 |
0.20kV~30.0kV±5% (30.5kVmax) |
||
重复周期 |
0.05s~9.99s±10%, 0.01s 步长 / 手动 |
||
放电次数 | 1~999 次, 设定 1 次步长, 或者连续 | ||
静电施加模式 | 接触放电 / 空气放电 | ||
触发模式 | 枪触发 / 本体触发 | ||
操作面板 | 示 : 5X7 点阵LED 操作 : 按键 (部分照光式) | ||
辐射模式切换 | 原有的Extra / Normal切换功能 | ||
放电检查 | 空气放电模式上的放电检查功能 | ||
使用前点检功能 |
根据用户操作的试验前点检功能(不是校准) ・高压电源输出检查 |
||
CR 和放电盒的检查 | 根据CR值和先端盖识别功能,防止组合上的失误(无显示) | ||
IEC LEVEL 切换功能 |
接触放电模式 : 2.0kV, 4.0kV, 6.0kV, 8.0kV 空气放电模式 : 2.0kV, 4.0kV, 8.0kV, 15.0kV |
||
警示灯 | 本体电压输出时:点亮 静电放电开始时:闪烁 | ||
充电电容 / 电阻 | 150pF±10%、330Ω±10% (内置放电枪GT-30R内的CR单元) | ||
本体充电电阻 |
10MΩ(和放电枪侧43MΩ组合为53MΩ)* |
||
驱动电源/ 消费电力 | AC100V〜AC240V 50Hz/60Hz ±10% 75VA | ||
外形尺寸 |
本体:(W)270mm×(H)263mm×(D)200mm 放电枪:(W)83.3mm×(H)217.2mm×(D)229.3mm |
||
重量 | 本体:大约4.6kg 放电枪:大约800g(不含插头线缆) |
