![](/uploads/allimg/210422/1-2104221I0000-L.jpg)
产品规格
测量条件: 温度: 25℃; 供电电压: ±Uc =±15V

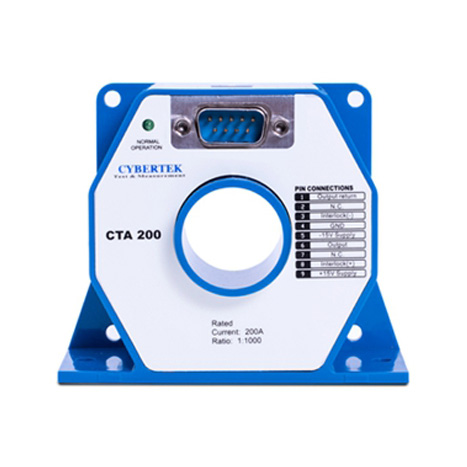

型 号 | CTA200 | ||
最大测量连续直流电流IPN DC | 200A | ||
最大测量连续有效值电流IPN | 141A | ||
测量电流范围IPM | ±200A | ||
电流传输比 KN | 1:1000 | ||
输出电流IS | ±200mA | ||
精度(DC,50/60Hz正弦波) | ≤±(读数的0.03%+30uA) | ||
带宽(±3dB) BW | 500kHz | ||
负载电阻RM(在整个测量电流,温度,工作电压范围内) | RM min | RM max | |
0 | 30Ω | ||
参考图1 | |||
最大过载能力@单个脉冲100ms | ±1000A | ||
供电电压 | ±15V(±5%) | ||
供电电流 | ≤80mA+IS | ||
额定工作电压 RMS(IEC61010-1) |
Basic insulation | 2000V | |
Beinforced insulation | 600V | ||
最大测量孔径 | 26mm | ||
二次接口 | D-Sub-9Pin | ||
固定螺丝和紧固扭矩 |
M4不锈钢螺丝*4;2.8Nm M5不锈钢螺丝*2;3.7Nm |
