福禄克Norma功率计|功率分析仪：电力电子测试和开发领域可靠的高准确度测量工具
结构紧凑的 Fluke Norma 系列功率检测分析仪/功率计提供了新的测量技术来帮助从事马达、逆变器、照明、电源、变压器和汽车零件开发和测试的工程师，使其产品生产率更高。
Fluke Norma 系列功率检测分析仪/功率计采用了高带宽架构，能够精度测量单相或三相电流和电压、谐波分析、快速傅里叶变换（FFT）分析，以及计算功率和其它计算值。

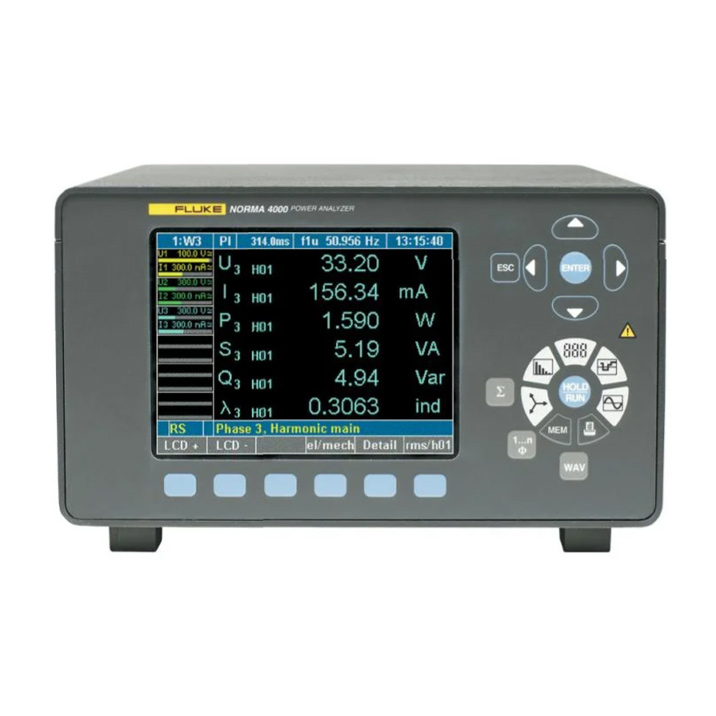

该功率检测仪/功率计系列包括 Fluke Norma 4000 三相电能分析仪和 Fluke Norma 5000 六相功率检测分析仪/功率计。这些坚固、高精密度的功率检测分析仪/功率计具有良好的性价比，无论是现场使用，还是作为实验室或试验台上的台式仪器，都非常方便、可靠。
| 通用技术规格 | ||
| 相数 | 1 至 3 | |
| 重量 | 约 5 kg (11 lb) | |
| 尺寸 | 150 x 237 x 315 mm | |
| 5.9 x 9.3 x 12.4 in | ||
| 内置打印机 | 无 | |
| 显示屏 | 彩色，5.7 in / 144 mm - 320 x 240 像素 | |
| 用户可选的背光照明和对比度 | ||
| 带宽 | 直流最大 3 MHz 或直流最大 10 MHz，取决于输入模块 | |
| 基本精度 | 0.2%、0.1% 或 0.03%，取决于输入模块 | |
| 采样率 | 0.33 MHz 或 1 MHz，取决于输入模块 | |
| 电压输入范围 | 0.3 V 至 1000 V | |
| 电流输入范围（直接输入，不使用分流器） | 0.03 mA 或 20 A，取决于输入模块 | |
| 配置存储器 | 4 MB | |
| 设置存储器 | 0.5 MB | |
| 快速傅里叶变换 (FFT) | 高至 40 次谐波 | |
| RS-232/USB 接口 | 标准镜头 | |
| PI1 处理接口（8 个模拟/脉冲输入和 4 个模式输出） | 可选 | |
| IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) | 可选 | |
| Fluke NormaView PC 软件（用于数据下载、分析和编写报告) | 标准镜头 | |
| 基本功能 | ||
| 快速傅里叶变换 (FFT) | 计算谐波并以图形标识。最多可同时显示 3 个谐波频谱。 | |
| 被测值：每相 U、I 和 P。 | ||
| 阶次：1 次至 40 次谐波，最大半采样频率 | ||
| 数字示波器 (DSO) | 同时显示多达 3 个测量值（采样值）。快速查看波形和失真。 | |
| 积分功能（能量） | 同时显示多达 6 个可配置数字值。开始/停止条件和正/负向选项。 | |
| 矢量显示 | 可显示 HO1 多达 6 路信号的矢量图。可方便测试仪器的正确连接，以及快速查看每路信号的相位角。 | |
| 记录器 | 显示一定时间段内的平均值，进行趋势分析。 | |
| RAM 数据存储 | 储存采样值和平均值；开始/停止条件设置。 | |
| 大约 4MB 可用于储存测量值。 | ||
| 配置 | 将分析仪设置为以所需的格式测量并显示数据。 | |
| 环境条件 | ||
| 工作温度范围 | 5 °C 至 35 °C（41 °F 至 95 °F） | |
| 存放温度范围 | -20 °C 至 50 °C（-4 °F 至 122 °F） | |
| 外壳材料 | Fluke Norma 功率分析仪结构非常紧凑，并采用实心金属外壳，满足苛刻的 EMC 要求。 | |
| 气候等级 | KYG DIN 40040，最大85% 相对湿度，无凝结。 | |
| 电源 | 85 V AC 至 264 V 交流，50 Hz 至 60 Hz，直流 100 至 260 V，约40 VA 带开关的欧式插头。可提供相同型号的电流接线柱。 | |
| 测量输入 | 安全插孔，4 mm，每路输入 2 个。外部分流器通过 BNC 插座连接。 | |
| 操作 | 薄膜键，带光标、功能键和指令功能。 | |
| 连接 | 三相分析仪的后面板 | |
| 测量值 | ||
无缝计算每路输入的平均值。在三相系统中，还可计算三相的总功率和平均电压和电流。在同步模式下，还计算基波 H01 的这些值。
| ||
| 频率与同步 | ||
| 量程 | 直流和 0.2 Hz 至采样率 | |
| 精确度 | ±0.01 % 测量值（读数） | |
| ||
| 配置存储 | ||
| 可将多达 15 组用户配置保存到永久性存储器，并随后调用。未保存的修改在关闭仪器后将被丢失。 | ||
| 接口 | ||
| RS232 接口，可升级固件以及与 PC 交换数据。可通过一个外部转换器连接一台打印机。 | ||
| 选件 | IEEE 488.2/1 MBps | |
| Ethernet / 10 MBit/s 或 100 Mbit/s | ||
| 标准和安全 | ||
| 电气安全性 | EN 61010-1/ 第 2 版 1000 V CAT II（600V CAT III） | |
| 污染等级 2，安全级别 I 类 | ||
| 变压器为 EN 61558 | ||
| 附件为 EN 61010-2-031/032 | ||
| 最大输入 | 对电压输入测量范围为 1000 Veff、2 kVpeak | |
| 对电流输入测量范围为 10 Aeff、20 Apeak | ||
| 测试电压 | 净输入 | 外壳（保护导体）：1.5 KV AC |
| 电网连接 | 测量输入：5.4 kV AC | |
| 测量输入 | 外壳：3.3 kV AC | |
| 测量输入 | 输入：5.4 kV | |
| 电磁敏感性 | 辐射标准 | IEC 61326-1，EN 50081-1，EN 55011 B 类 |
| 抗扰性 | IEC 61326-1 / 附录 A（工业部分）、EN 50082-1 | |
Fluke Norma 4000 功率分析仪最多可配备三个电源相位。用户可以选择更适合其应用的电源相位。
每个模块化插入式电源相位包括电压和电流测量通道。每个测量通道适用于每个基本单元，但每个单元只能使用一种通道。检查标准配置。
电源相位概述
| 电源相位通道 | ||
| PP42 | 精确度 | 0.2% (0.1% rd + 0.1% rg) |
| 电流量程 | 20 A | |
| 采样率 | 341 kHz | |
| 带宽 | 3 MHz | |
| PP50 | 精确度 | 0.1% (0.05% rd + 0.05% rg) |
| 电流量程 | 10 A | |
| 采样率 | 1 MHz | |
| 带宽 | 10 MHz | |
| PP54 | 精确度 | 0.1% (0.05% rd + 0.05% rg) |
| 电流量程 | 10 A | |
| 采样率 | 341 kHz | |
| 带宽 | 3 MHz | |
| PP64 | 精确度 | 0.03% (0.02% rg + 0.01% rg) |
| 电流量程 | 10 A | |
| 采样率 | 341 kHz | |
| 带宽 | 3 MHz | |
| 平面分流器 | |
| 连续负载 (Imin) 量程 (Imax) | 0.3 A |
| 32 A | |
| 额定电流（校准点） | 32 A |
| 校准点的基本精度 [%] | ± 0.03 |
| 额定电流的基本精度 [%] | ± 0.03 |
| 额定电压降 [V] | 320 mV |
| 标称电阻 [Ohm] | 10 mΩ |
| 短时超量程 （5s 负载 15s 间隔） | 100A/ 1s-5s |
| 过载 Wmax | - |
| 带宽 | DC - 1 MHz |
| 频率范围 | - |
| 角度精度 [ °/kHz] | ± 0.1 |
| 频率影响 [%/kHz] | - |
| 负载影响 [%/A2] | - |
| 温度系数 [ppm/K] | ≤10 |
| 重量 (kg / lbs) | 0.62 /1.36 |
