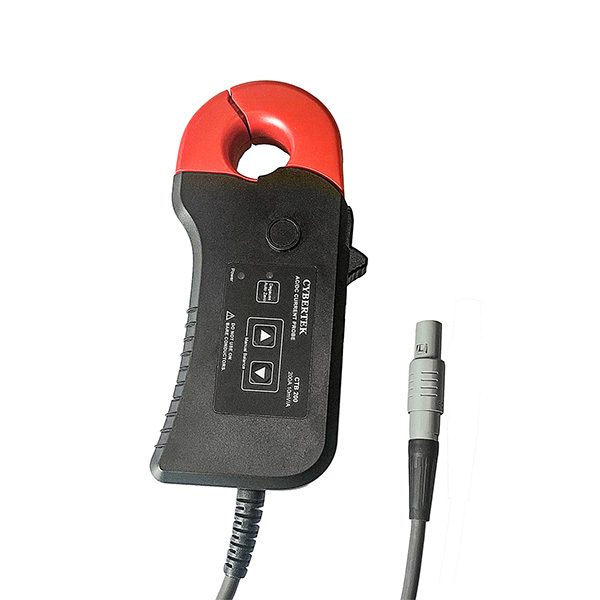

CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可打开/关闭的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。该产品需要配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。
|
型号 |
CTB200 |
|
额定电流 |
AC/DC 200A |
|
带宽 |
500kHz |
|
电流传输比 |
10mV/A |
|
最大输入电流 |
参考 电流额定值VS频率曲线 |
|
精度 |
参考 精度列表说明 |
|
使用温湿度范围 |
-40℃~85℃,80% RH以下（没有结露） |
|
保证精度范围 |
0℃~40℃,80% RH以下 |
|
温漂系数 |
-40℃~0℃﹑40℃~85℃ 幅度灵敏度：±0.02% rdg./℃以下 偏置电压：≤±0.01% f.s./℃ |
|
可测量导体直径 |
Φ20 mm以下 |
|
导体位置影响 |
±0.1%rdg.以下 (100A输入，DC-100Hz，使用外径为5mm的线材情况) |
|
电源电压 |
±12V |
|
电源容量 |
±250mA以下(200A/45Hz测量，±12V供电 |
精度列表说明：
|
频率 |
振幅 |
相位 |
|
DC |
±0.3% rdg. ±0.02% f.s. |
- |
|
DC < f ≤ 100 Hz |
±0.3% rdg. ±0.01% f.s. |
±0.1deg. |
|
100Hz< f ≤ 500 Hz |
±0.3% rdg. ±0.02% f.s. |
±0.2deg. |
|
500Hz< f ≤ 1kHz |
±0.5% rdg. ±0.02% f.s. |
±0.5deg. |
|
1kHz< f ≤ 5kHz |
±1.0% rdg. ±0.02% f.s. |
±1.0deg. |
|
5kHz< f ≤ 10kHz |
±1.5% rdg. ±0.02% f.s. |
±1.5deg. |
|
10kHz< f ≤ 50kHz |
±5.0% rdg. ±0.02% f.s. |
±(0.5+0.1×f kHz)deg. |
|
50kHz< f ≤ 100kHz |
±15% rdg. ±0.05% f.s. |
|
|
100kHz< f ≤ 300kHz |
±15% rdg. ±0.05% f.s. |
|
|
300kHz< f ≤ 500kHz |
±30% rdg. ±0.05% f.s. |
- |

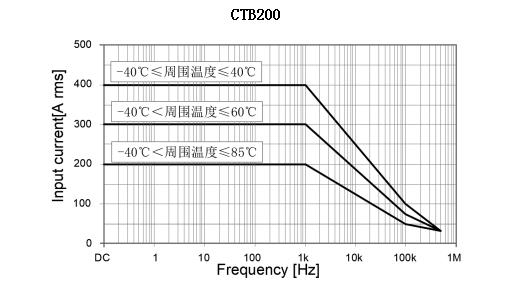

电流额定值VS频率曲线：
