空间磁场可视化系统EPS-02EMF system

主要特点：

  • 可以实现 ICNIRP2010 以及 IEC 62233 和 JIS TS C 0044 等中要求的测量。
  • 不管探头部的形状・颜色、实现具有良好相应的图像跟踪。
  • 进行相机图像和测量数据合成的磁场强度等级分布的可视化。
  • 考虑车辆内测量的 3 轴磁场探头是、附带保证特性的６ｍ延长线缆。
  • 用高速 FFT 频率分析的示波器来、快速处理从磁场探头的信号。

特      征

EPS-02EMF 系统是、用数码相机的图像来进行磁场探头位置的检测，把此探头测量的信号实时进行频率分析的同时掌握磁场强度等级，并且可以把磁场强度等级分布和被测实物图像进行合成彩色显现在电脑画面上的系统。
关于低频磁场，国际非电离放射线防护委员会(ICNIRP)设定了「商用频率磁场下的人体暴露等级」、在国际电气标准会议(IEC)和日本工业规格(JIS)也规定了测量基准。

特别是，为了重视效率经常使用电源逆变器的家电产品，太阳能发电等的电力设备和铁道车辆，还有跟随电动汽车（EV/PHV) 的普及，急速发展的充电器，和今后有扩大前景的非接触式供电等领域，可以利用本系统进行 " 磁场可视化 "，大幅度消减采取对策的工时数。

  • 可以实现 ICNIRP2010 以及 IEC 62233 和 JIS TS C 0044 等中要求的测量。
  • 不管探头部的形状・颜色、实现具有良好相应的图像跟踪。
  • 进行相机图像和测量数据合成的磁场强度等级分布的可视化。
  • 考虑车辆内测量的 3 轴磁场探头是、附带保证特性的６ｍ延长线缆。
  • 用高速 FFT 频率分析的示波器来、快速处理从磁场探头的信号。

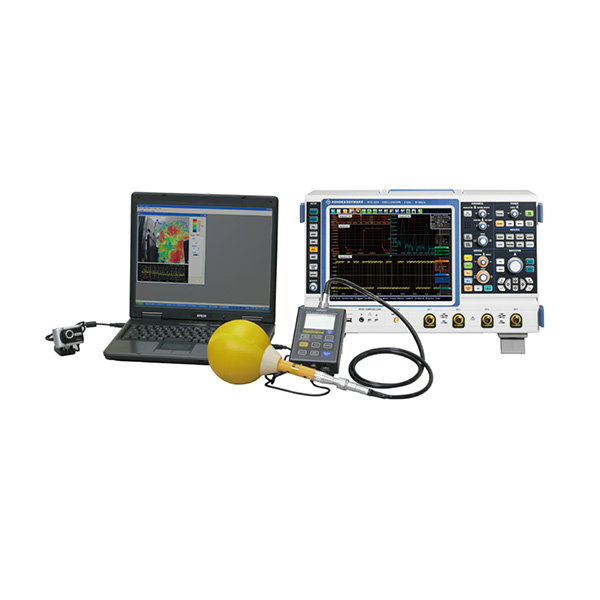

EPS-02EMF 测量图示

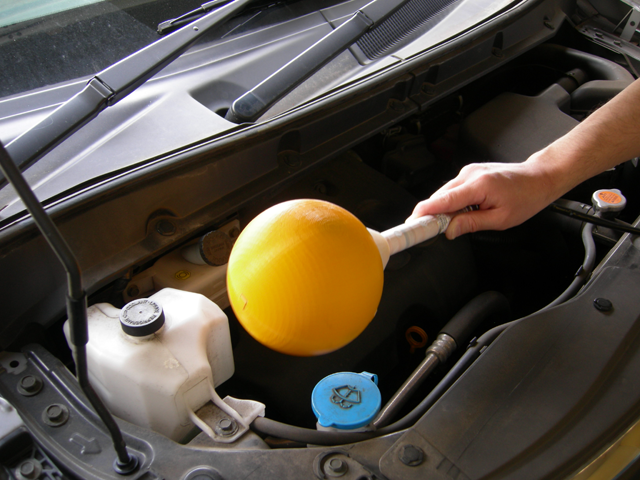

测量发动机机箱的范例

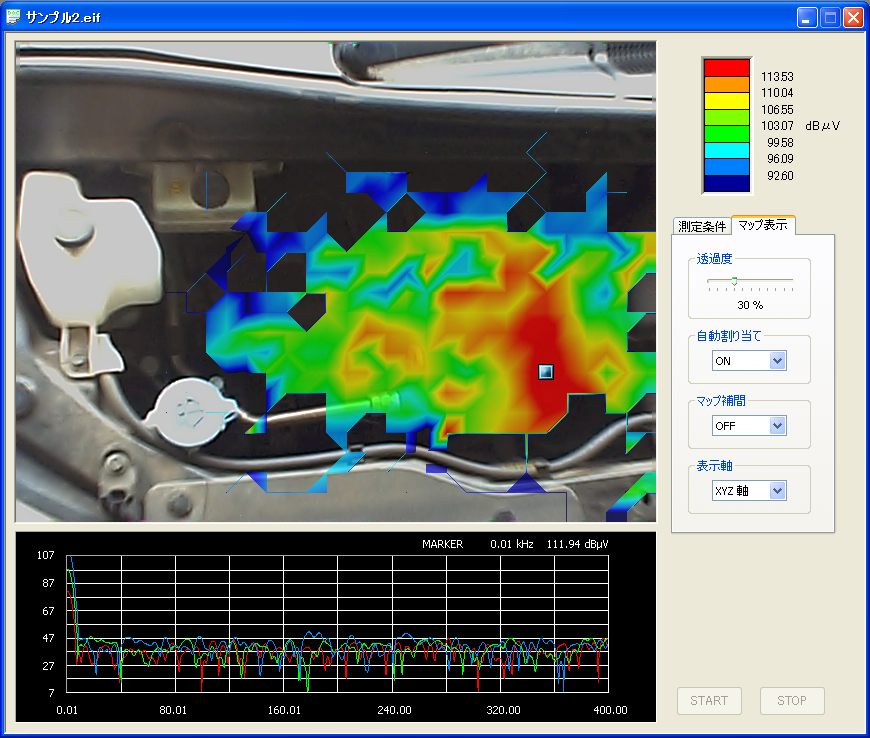

发动机机箱的磁场分布图





测量车内导航部的范例



车内导航部的磁场分布图
