N2100系列在线式燃料电池专用阻抗测试仪

N2100系列产品是NGI公司基于多年燃料电池测试经验而专门研发的在线式燃料电池专用阻抗测试仪。根据被测电堆输出容量规格大小,匹配本司N62400系列低压大电流电子负载或N6900系列分布式大功率电子负载,最大测试电流超过1000A, 最大功率不低于500KW。能完美呈现电堆在各个频率点下交流阻抗分布状态,扫描频率范围为10mHz~20kHz。利用专用上位机测试软件,可实时测量出I-V特性曲线、科尔-科尔曲线图等,支持数据导出成Excel,JPG等各种形式,是燃料电池测试行业必备专业仪器。
产品特点

      ■  测试交流阻抗频率范围为:10mHz~20kHz
      ■  工作电压等级为:40V,120V,600V,1000V
      ■  与N62400或N6900系列直流电子负载匹配使用

      ■  支持断路电流法测试
      ■  测试交流电流可在直流电流0.1%~10%范围内进行设定,最大不超过60A
      ■  可在维持测试交流电流定制百分比值不变的情况下改变直流负载电流值进行测试

      ■  支持过温、过压、过功率、过流等保护功能
      ■  智能型风扇控制,降低噪音,节约能源
      ■  内置标准RS485/LAN等通信接口

功能与优势

I-V特性测试(电流-电压特性测试)

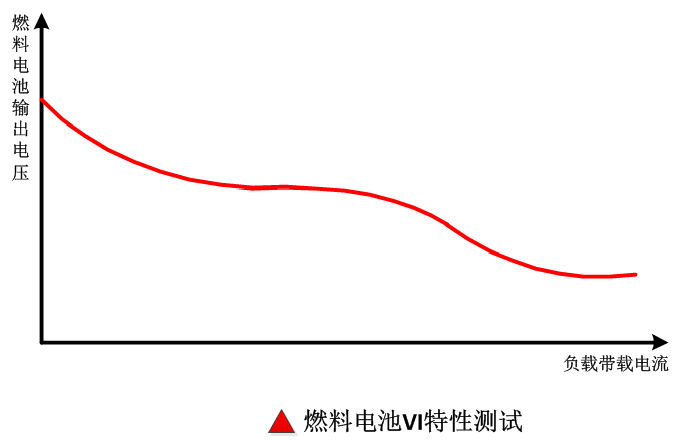

       通过控制负载电流的变化量,来观测电压变化值,以电流值为坐标横轴,电压值为坐标纵轴,通过上位机绘出I-V特性曲线。

恒电流特性测试

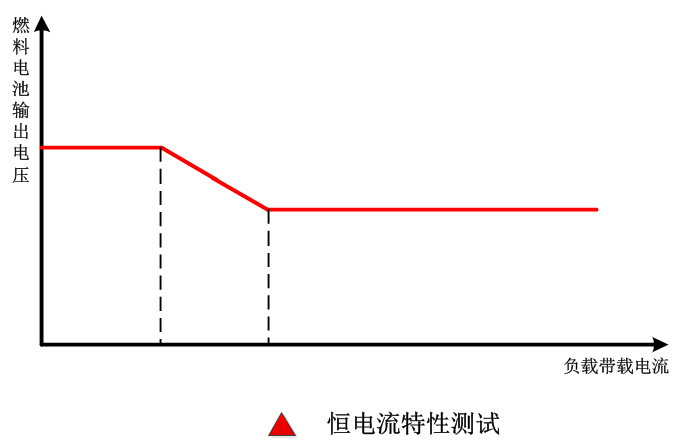

       恒电流测试是燃料电池耐久性测试指标的重要指标,通过设定固定的负载电流值,来测试单片电池或电堆的电压变化情况,当负载电流变化时,观察单片电池或电堆电压变化响应速度。

阻抗分析

       将燃料电池电堆的电极、电解质、隔膜等部件等效成电路模型,通过使用交流阻抗法或电流中断法测试,并根据测试结果,通过使用交流阻抗法或电流中断法进行测试,并根据测试结果分析出等效电路各个部件的各种数据。

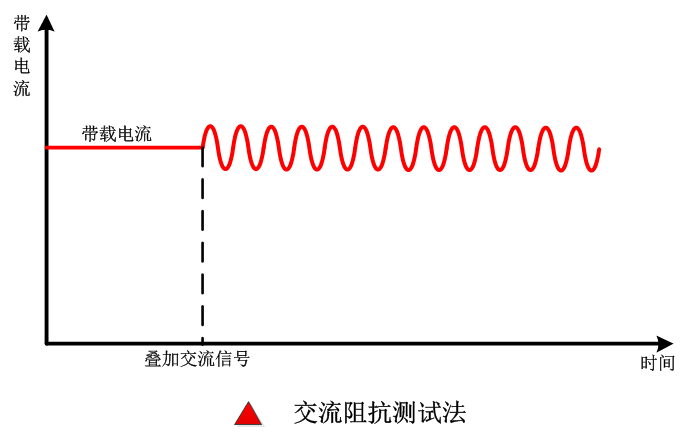

        交流阻抗发就是控制燃料电池电极的交流电压按小幅度正弦波规律变化测量电极的交流阻抗,进而计算电极电化学参数的方法。在燃料电池输出直流时在此基础上叠加一个小幅度的正弦信号,通过测量不断地改变正弦型号的频率可测得随频率而变化的一系列阻抗数据。通过阻抗Z值和φ值,软件可以自动计算出复阻抗随温度、时间、偏压、频率变化的曲线,还可以直接得出复阻抗科尔-科尔图。

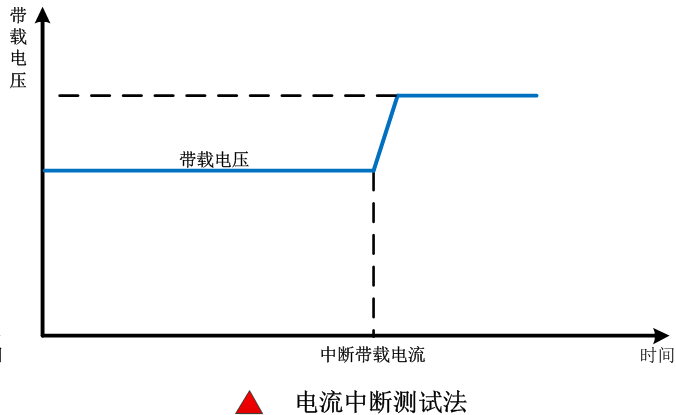

      采用电流中断法测定MFC欧姆电阻。电流中断法是将稳定放电的MFC外电路突然断开,通过高频采样器测定阳极-阴极之间的电压随时间变化,得到电流中断瞬间电压升高值△U,电路断开前电流为I,因此欧姆电阻R=△U/I。如图所示。



专用上位机软件

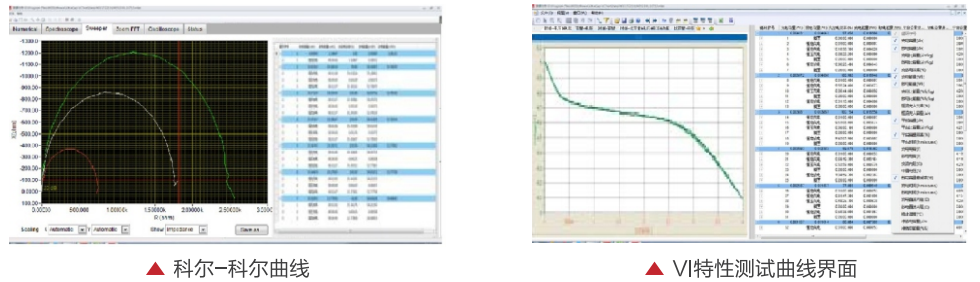

       使用专用上位机软件,可进行I-V特性测试、恒电流特性测试、交流断路测试、交流阻抗扫描测试、测试出I-V特性曲线,科尔-科尔曲线等数据。软件界面类Office界面风格,各通道独立显示,支持电压电流波形绘制,可以表格形式显示结果等诸多元素,使得这款专业软件在具备强大测试功能同时,兼具美观易用优点。

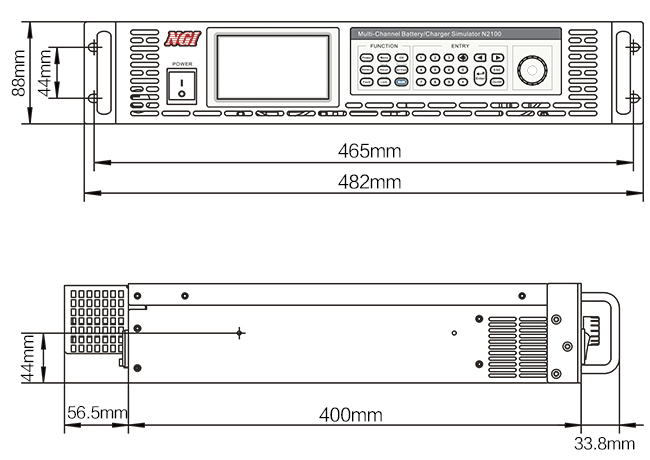

产品尺寸
