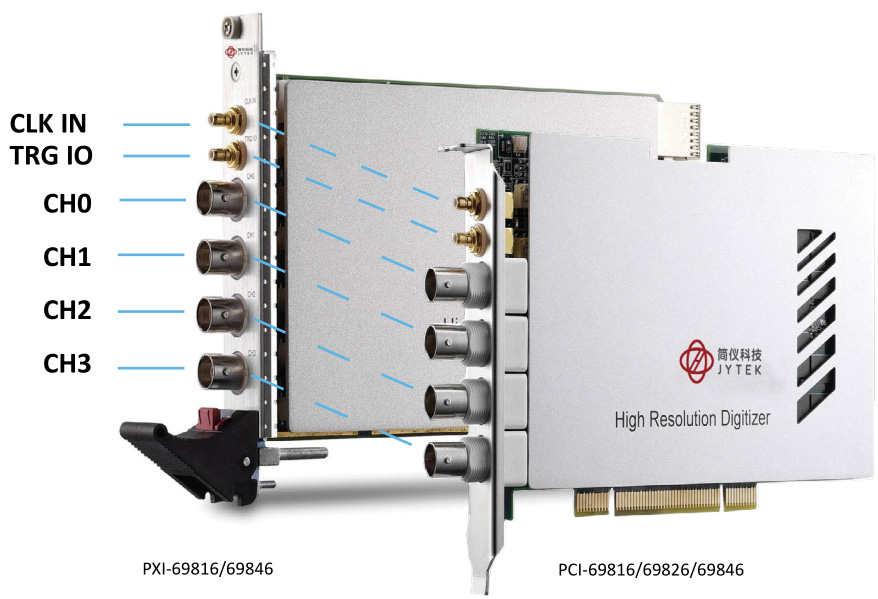

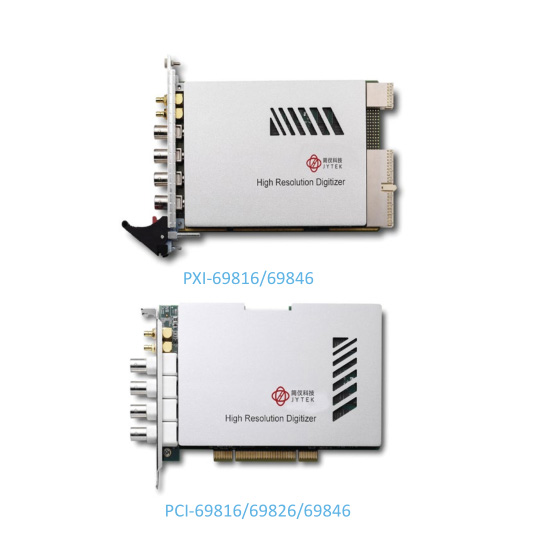

PCI/PXI-69816/69846,PCI-69826 4 通道16位 10/20/40MS/s 数字化仪

主要特点

■ 符合PXI规范2.2版(PXI-698x6)
■ 支持5 V和3.3 V PCI信号
■ 支持32位/66 MHz PCI接口
■ 4通道同步单端模拟输入
■ 16位高分辨率A/D转换器
■ 每通道采样率最高10 MS/s,20 MS/s和40 MS/s
■ 板载512 MB内存可供数据存储
■ 可软件选择50 Ω或1 MΩ输入阻抗
■ 可编程输入电压范围:±0.2 V/±1 V或±1 V/±5 V
■ PXI/PCI-69816,PCI-69826和PXI/PCI-69846的模拟输入带宽分别高达5.1 MHz,9.6 MHz和20 MHz
■ 通过PXI触发总线或SSI(系统同步接口)实现多模块同步
■ 支持scatter-gather DMA传输
■ 89 dBc SFDR, 79 dBc SINAD和12.9位 ENOB (PXI-69816)
■ 全自动校准

简介

简仪科技PXI/PCI-69816/69846,PCI-69826是4通道16位10 MS/s,20 MS/s,40 MS/s采样数字化仪,专为输入信号频率高达20MHz的高频和高动态范围的信号而设计。模拟输入范围可以通过编程设置为±1V/±0.2V或±5V/±1V。配备了容量高达512 MB的板载内存的PXI/PCI-69816/69846,PCI-69826,摆脱了PCI总线的带宽限制,使之能储存更长时间的波形。PXI/PCI-69816/69846,PCI-69826配备了四个高线性度的16位A/D转换器,是雷达、超声波及软件无线电等高动态范围应用的理想选择。
