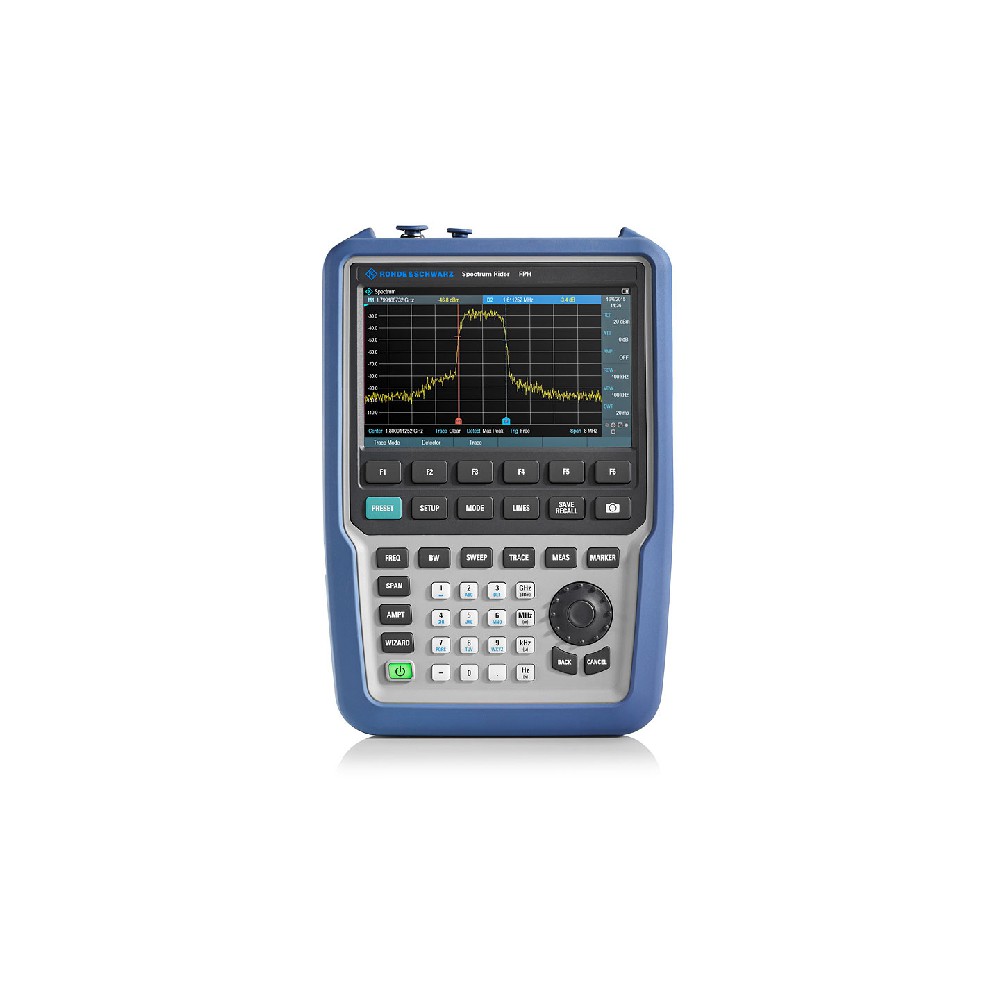

R&S®Spectrum Rider FPH 采用德国工程和人体工程学设计,性能卓越,价格合理。它具备一流的射频性能和低至 –163 dBm 的 DANL,可捕获微弱信号。便携式 R&S®Spectrum Rider FPH 仅重 2.5 kg,电池续航时间超过六个小时。价格合理,可随时随地进行测量。
频率范围可扩展
每个型号的 R&S®Spectrum Rider FPH 均可以扩展频率范围:
一流的显示平均噪声电平 (DANL)
R&S® Spectrum Rider 的 DANL 低至 -146 dBm(典型值)。DANL 较低,表明分析仪可捕获微弱信号。开启前置放大器(选件),将灵敏度进一步提升到低至 -162 dBm(20 MHz 至 3 GHz)。前置放大器选件:
仅重 2.5 kg
R&S®Spectrum Rider FPH 采用人体工程学设计,小巧轻便。该款仪器随附便于使用的边带,可在短测量周期内为用户双手提供支撑。分析仪还配备皮套 (R&S®HA-Z322) 以进行免提操作;该皮套含精心设计的安全带,可将仪器重量均匀分布到人体。
一次充电可续航一整日
R&S®Spectrum Rider FPH 电池可支持一整日现场工作。仪器开启时,电池充电需要 4 小时。仪器关闭或使用外部充电器时充电速度更快,只需 3.5 小时。
触摸屏手势、防反光屏幕和背光键盘
用户界面操作与智能手机一样简单,可增强用户体验。触摸屏操作不仅限于菜单栏;用户还可以移动频谱、放大/缩小范围以及添加/删除标记等。
频率范围 | ||
.02 型号基本单元 | 5 kHz 至 2 GHz | |
带 R&S®FPH-B3 选件 | 5 kHz 至 3 GHz | |
带 R&S®FPH-B3 和 R&S®FPH-B4 选件 | 5 kHz 至 4 GHz | |
.06 型号基本单元 | 5 kHz 至 6 GHz | |
带 R&S®FPH-B8 选件 | 5 kHz 至 8 GHz | |
.13 型号基本单元 | 5 kHz 至 13.6 GHz | |
带 R&S®FPH-B20 选件 | 5 kHz 至 20 GHz | |
.26 型号基本单元 | 5 kHz 至 26.6 GHz | |
带 R&S®FPH-B31 选件 | 5 kHz 至 31 GHz | |
.06/.13/.26 型号基本单元(适用于序列号 ≥103100 的仪器) | 带 R&S®FPH-B29 选件 | 5 kHz 至 100 Hz |
频率分辨率 | 1 Hz | |
分辨率带宽 | 1 Hz 至 3 MHz,1/3 序列 | |
频谱纯度,SSB 相位噪声 | f = 500 MHz | |
载波偏置 | 30 kHz | < –88 dBc (1 Hz),典型值 –95 dBc (1 Hz) |
100 kHz | < –98 dBc (1 Hz),典型值 –105 dBc (1 Hz) | |
1 MHz | < –118 dBc (1 Hz),典型值 –125 dBc (1 Hz) | |
显示平均噪声电平 | 0 dB 射频衰减,50 Ω 端接,分辨率带宽 = 100 Hz,视频带宽 = 10 Hz,采样检波器,对数刻度,跟踪源关闭,归一化为 1 Hz | |
.02 型号 | 前置放大器 = 关闭 | |
1 MHz 至 10 MHz | < –135 dBm,典型值 –142 dBm | |
10 MHz 至 1 GHz | < –142 dBm,典型值 –146 dBm | |
1 GHz 至 4 GHz | < –140 dBm,典型值 –144 dBm | |
前置放大器 = 开启 | ||
1 MHz 至 10 MHz | < –150 dBm,典型值 –160 dBm | |
10 MHz 至 3 GHz | < –158 dBm,典型值 –163 dBm | |
3 GHz 至 4 GHz | < –156 dBm,典型值 –161 dBm | |
.06/.13/.26 型号 | 前置放大器 = 关闭 | |
1 MHz 至 10 MHz | < –122 dBm,典型值 –130 dBm | |
10 MHz 至 25 MHz | < –130 dBm,典型值 –135 dBm | |
25 MHz 至 1 GHz | < –140 dBm,典型值 –145 dBm | |
1 GHz 至 4 GHz | < –135 dBm,典型值 –140 dBm | |
4 GHz 至 8 GHz | < –135 dBm,典型值 –140 dBm | |
8 GHz 至 19 GHz | < –135 dBm,典型值 –138 dBm | |
19 GHz 至 20 GHz | < –130 dBm,典型值 –138 dBm | |
20 GHz 至 27 GHz | < –130 dBm,典型值 –138 dBm | |
27 GHz 至 29 GHz | < –125 dBm,典型值 –130 dBm | |
29 GHz 至 31 GHz | < –120 dBm,典型值 –123 dBm | |
前置放大器 = 开启 | ||
1 MHz 至 20 MHz | < –147 dBm,典型值 –152 dBm | |
20 MHz 至 1 GHz | < –158 dBm,典型值 –162 dBm | |
1 GHz 至 3 GHz | < –158 dBm,典型值 –162 dBm | |
3 GHz 至 4 GHz | < –155 dBm,典型值 –158 dBm | |
4 GHz 至 4.5 GHz | < –155 dBm,典型值 –158 dBm | |
4.5 GHz 至 8 GHz | < –150 dBm,典型值 –155 dBm | |
8 GHz 至 20 GHz | < –150 dBm,典型值 –155 dBm | |
20 GHz 至 27 GHz | < –150 dBm,典型值 –155 dBm | |
27 GHz 至 29 GHz | < –140 dBm,典型值 –145 dBm | |
29 GHz 至 31 GHz | < –130 dBm,典型值 –133 dBm | |
三阶互调截取点 (IP3) | 无互调动态范围,2 × –20 dBm 信号电平,射频衰减 = 0 dB,射频前置放大器 = 关闭 | |
f = 1 GHz | +7 dBm(测量值) | |
f = 2.4 GHz | +10 dBm(测量值) | |
f = 4.5 GHz | +8 dBm(测量值) | |
f = 9.5 GHz | +10 dBm(测量值) | |
f = 12 GHz | +9 dBm(测量值) | |
f = 22 GHz | +8 dBm(测量值) | |
f = 26.5 GHz | +10 dBm(测量值) | |
总体测量不确定度 | 95% 置信水平,+20°C 至 +30°C,SNR > 16 dB,低于参考电平 0 dB 至 –50 dB,自动射频衰减 | |
10 MHz ≤ f ≤ 31 GHz | < 1.25 dB,典型值 0.5 dB | |
显示屏 | ||
分辨率 | WVGA,800 像素 × 480 像素 | |
R&S®HA-Z306 锂离子电池盒 | ||
容量 | 72 Wh | |
电压 | 标称值 11.25 V | |
充满电的新电池的续航时间 | .02 型号 | 8 小时 |
.06 型号 | 7 小时 | |
.13/.26 型号 | 6 小时 | |
尺寸 | 宽 × 高 × 深 | 202 mm × 294 mm ×76 mm (8.0 in × 11.6 in × 3 in) |
重量 | 2.5 kg (5.5 lb) |
