当前位置：首页 / 产品与服务 / 无线通信与车联网测试 / 信号与频谱分析仪

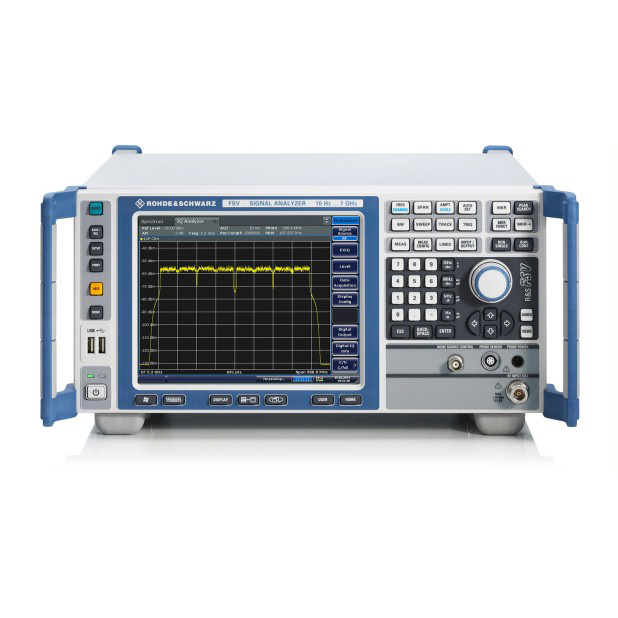

R&S®FSV 信号与频谱分析仪

主要特征

频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观
0.4 dB 电平测量不确定度（最高 7 GHz）
在 10 kHz 频率偏移条件下，相位噪声为 –110 dBc (1 Hz)
+15 dBm 三阶互调截取点 (TOI)
1 Hz 带宽的显示平均噪声电平 (DANL)：1 GHz 载波频率时为 –155 dBm，30 GHz 载波频率时为 –147 dBm；带 R&S®FSV-B24 前置放大器：30 GHz 载波频率时为 –162 dBm
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调和 EMI 诊断的通用测量应用
支持 LTE（包括 LTE-Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO 和 Bluetooth® 的无线测量应用
在使用谐波混频器的情况下，频率最高达 500 GHz
使用可移动固态驱动器或硬盘驱动器，以确保测试数据的机密性

产品介绍
技术参数
附件及选件
视频演示
技术文档

简介

R&S®FSV 及 R&S®FSVA 属于多功能信号与频谱分析仪产品系列，适用于参与射频系统开发、生产、安装以及维修的用户。
R&S®FSV 是适合所有的通用测量任务（试验台、生产及现场应用）的理想仪器。该仪器提供符合最新的蜂窝及无线标准的数字调制分析，可在最高 160 MHz 的分析带宽下测量组件、芯片组及基站。
典型测量任务涵盖符合标准的频谱发射模板测量以及杂散发射和邻道泄漏比 (ACLR) 测量。
测量应用涵盖 EMI 诊断、相位噪声、噪声系数、模拟解调及矢量信号分析，使通用 R&S®FSV 提供的功能更为全面。

操作简单直接（触摸屏、热键）

R&S®FSV 是一款速度最快、功能最丰富的信号和频谱分析仪，专门为从事射频系统开发、生产、安装、服务的注重性能和成本节约的用户而打造。在研发领域，R&S®FSV 以其出色的射频特性、同类型产品无可比拟的 40 MHz 信号分析带宽、多而全的模拟调制法分析包及无线宽带通讯标准而无可比拟。R&S®FSV 的速度比同类型信号和频谱分析仪快五倍，并提供经过优化的测量程序，使测量速度和数据流量大为提高。从而在生产领域占据绝对优势。R&S®FSV 配备操作简单的触摸屏、外形小巧、重量轻、可直接支持功率探头，是安装和维修工作的最佳选择。

特色

为现今和未来的各种标准要求做好准备

全数字化后台，确保测量的高度准确性和卓越的可重复性
40 MHz 信号分析带宽，在同类型产品中最高。适合所有 WiMAX™ 配置文件和 WLAN IEEE802.11n。
同类型产品中 I/Q 存储深度最大，可记录长信号序列。

测试成本低，产量高，提高生产效率

速度比其他信号和频谱分析仪快五倍
为生产领域定制测试程序
高效率远程操作

多种适合在实验室使用的功能和性能

作为一款中档分析仪而言射频性能非常出色
在 7 GHz 以下电平测量准确度无可超越
具备数字通讯系统分析所需的功率测量功能
丰富的标记和迹线功能
标量网络分析：便于进行频率响应、带宽、增益测量

操作简单而直接

触摸屏操作
提供快速访问所有重要功能的热键

向下一代信号分析无缝过渡

远程控制功能兼容 R&S®FSP 和 R&S®FSU，为过渡到下一代信号分析应用做好准备
功能兼容罗德与施瓦茨已有的信号和频谱分析仪产品，可在短时间内学会使用。

生命周期内使用成本非常低

可利用选件进行现场升级
可根据应用需求进行扩展
免费固件更新，永不落伍

Frequency
Frequency range	R&S®FSV4	10 Hz to 4 GHz
	R&S®FSV7	10 Hz to 7 GHz
	R&S®FSV13	10 Hz to 13.6 GHz
	R&S®FSV30	10 Hz to 30 GHz
	R&S®FSV40	10 Hz to 40 GHz
Aging of frequency reference		1×10-6
	with R&S®FSV-B4 option	1×10-7
	with R&S®FSV-B14 ultra-high precision reference frequence option	4×10-9
Resolution/bandwidths
Resolution bandwidths	standard sweep	1 Hz to 10 MHz
	standard sweep, zero span	1 Hz to 10 MHz, 20 MHz, 28 MHz1) 40 MHz optional
	FFT sweep	1 Hz to 300 kHz
	channel filter	100 Hz to 5 MHz
	EMI filter	200 Hz, 9 kHz, 120 kHz, 1 MHz
Video filter		1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz1)
Signal analysis bandwidth		28 MHz1)
	with R&S®FSV-B70 option	40 MHz2)
	with R&S®FSV-B160 option	160 MHz3)
Displayed average noise level (DANL)
DANL (1 Hz bandwidth)	1 GHz	–152 dBm, –155 dBm typ.
	3 GHz	–150 dBm, –153 dBm typ.
	7 GHz	–146 dBm, –149 dBm typ.
	13 GHz	–148 dBm, –151 dBm typ.
	30 GHz	–144 dBm, –147 dBm typ.
	40 GHz	–136 dBm, –139 dBm typ.
With preamplifier, R&S®FSV-B22 option	1 GHz	–162 dBm, –165 dBm typ.
	3 GHz	–160 dBm, –163 dBm typ.
	7 GHz	–156 dBm, –159 dBm typ.
With preamplifier, R&S®FSV-B24 option	10 GHz	–164 dBm, –167 dBm typ.
	30 GHz	–159 dBm, –162 dBm typ.
	40 GHz	–154 dBm, –156 dBm typ.
Intermodulation
Third-order intercept (TOI)	f < 3.6 GHz	+13 dBm, +16 dBm typ.
	3.6 GHz to 30 GHz	+15 dBm, +18 dBm typ.
Dynamic range WCDMA ACLR
	without noise compensation	70 dB
	with noise compensation	73 dB
Phase noise
1 GHz carrier frequency	10 kHz offset from carrier	–106 dBc (1 Hz), –110 dBc (1 Hz) typ.
	100 kHz offset from carrier	–115 dBc (1 Hz)
	1 MHz offset from carrier	–134 dBc (1 Hz)
Total measurement uncertainty
	3.6 GHz	0.29 dB
	7 GHz	0.39 dB
R&S®FSV-B9 tracking generator
Frequency range	R&S®FSV4	100 kHz to 4 GHz
	R&S®FSV7/13/30/40	100 kHz to 7 GHz
Frequency offset		up to 1 GHz
Level range		–60 dBm to 0 dBm

1) R&S®FSV40, 1307.9002K39: max. bandwidth 10 MHz.

2) Not for R&S®FSV40, 1307.9002K39.

3) The R&S®FSV30 and R&S®FSV40 support the R&S®FSV-B160 option only up to 7 GHz.
