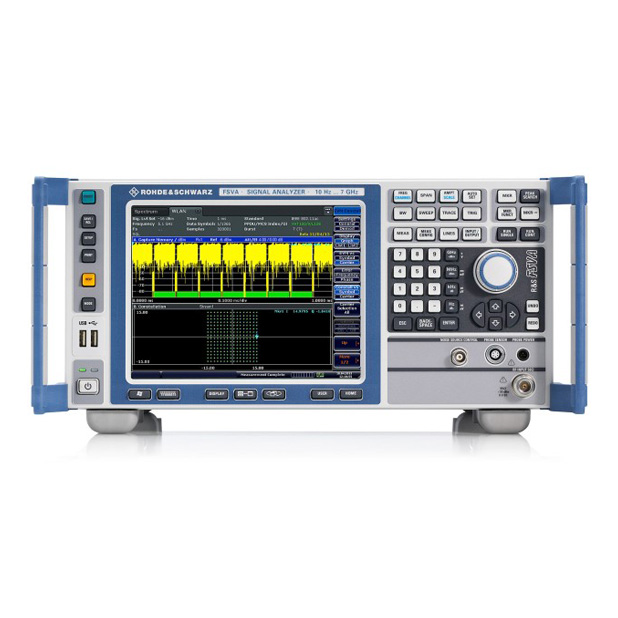

R&S®FSVA 信号及频谱分析仪

主要特征：

频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观
0.4 dB 电平测量不确定性（最高 7 GHz）
低显示平均噪声电平 (DANL)（例如，R&S®FSVA 的 DANL 通常为 –168 dBm (1 Hz)）
高三阶截止点 (TOI)（例如，R&S®FSVA 的 TOI 通常为 20 dBm）
极低的相位噪声（例如，在 1 GHz 载波频率及 10 kHz 偏置下，R&S®FSVA 的相位噪声通常为 –118 dBc (1 Hz)）
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用
支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO、Bluetooth® 的无线测量应用
在使用谐波混频器的情况下，频率最高达 500 GHz
使用可拆固态盘或硬盘驱动器，以确保测试数据的机密性

产品介绍
技术参数
附件及选件
视频演示
技术文档

简介

R&S®FSV 及 R&S®FSVA 属于多功能信号及频谱分析仪产品系列，适用于参与射频系统的开发、生产、安装以及维修的用户。
高动态范围及低相位噪声使 R&S®FSVA 成为理想的仪器，适用于要求严苛的频谱测量，比如使用 R&S®FSV-K40 选件进行有关窄带信号的 ACLR 测量以及相位噪声测量。
可选 YIG 预选器旁路支持在仪器的全频率范围内（最高 40 GHz）进行最高 160 MHz 的信号分析。

结合基于 PC 的 R&S®VSE 信号分析软件及 R&S®VSE-K6 脉冲测量选件，R&S®FSVA 信号与频谱分析仪可提供深入的脉冲分析解决方案。该软件可以显示所有相关的参数（比如脉宽、脉冲周期、脉冲上升及下降时间、脉冲内功率下降以及脉间相位调制），并且生成跨多个脉冲的趋势分析。

Frequency
Frequency range	R&S®FSVA4	10 Hz to 4 GHz
	R&S®FSVA7	10 Hz to 7 GHz
	R&S®FSVA13	10 Hz to 13.6 GHz
	R&S®FSVA30	10 Hz to 30 GHz
	R&S®FSVA40	10 Hz to 40 GHz
Aging of frequency reference		1×10-6
	with R&S®FSV-B4 option	1×10-7
	with R&S®FSV-B14 option	4×10-9
Resolution/bandwidths
Resolution bandwidths	standard sweep	1 Hz to 10 MHz
	standard sweep, zero span	1 Hz to 10 MHz, 20 MHz, 28 MHz1) 40 MHz optional
	FFT sweep	1 Hz to 3 MHz
	channel filter	100 Hz to 10 MHz
	EMI filter	200 Hz, 9 kHz, 120 kHz, 1 MHz
Video filter		1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz1)
Signal analysis bandwidth		28 MHz
	with R&S®FSVA-B40 option	40 MHz2)
	with R&S®FSV-B160 option	160 MHz2)
Displayed average noise level (DANL)
DANL (1 Hz bandwidth)	1 GHz	< –152 dBm, –155 dBm typ.
	3 GHz	< –151 dBm, –153 dBm typ.
	7 GHz	< –148 dBm –151 dBm typ.
	13 GHz	< –148 dBm, –151 dBm typ.
	30 GHz	< –144 dBm, –147 dBm typ.
	40 GHz	< –136 dBm, –139 dBm typ.
With preamplifier, R&S®FSV-B22 option	1 GHz	< –165 dBm, –168 dBm typ.
	3 GHz	< –163 dBm, –166 dBm typ.
	7 GHz	< –163 dBm, –166 dBm typ.
With preamplifier, R&S®FSV-B24 option	10 GHz	< –164 dBm, –167 dBm typ.
	30 GHz	< –159 dBm, –162 dBm typ.
	40 GHz	< –154 dBm, –156 dBm typ.
Intermodulation
Third-order intercept (TOI)	f < 3.6 GHz	> 17 dBm, typ. 20 dBm
	3.6 GHz to 10 GHz	> 16 dBm, typ. 19 dBm
	10 GHz to 40 GHz	> 18 dBm, typ. 21 dBm
Dynamic range WCDMA ACLR
	without noise compensation
	with noise compensation
Phase noise
1 GHz carrier frequency	100 Hz	–85 dBc (1 Hz), typ. –90 dBc (1 Hz)
	10 kHz offset from carrier	–112 dBc (1 Hz)
	100 kHz offset from carrier	–115 dBc (1 Hz)
	1 MHz offset from carrier
Total measurement uncertainty
	3.6 GHz	0.28 dB
	7 GHz	0.39 dB
R&S®FSV-B9 tracking generator
Frequency range	R&S®FSVA4	100 kHz to 4 GHz
	R&S®FSVA7/13/30/40	100 kHz to 7 GHz
Frequency offset		up to 1 GHz
Level range		–60 dBm to 0 dBm

1) R&S®FSVA40：最大 10 MHz 解析频宽。

2) The R&S®FSVA13, R&S®FSVA30, R&S®FSVA40: R&S®FSVA-B40 and R&S®FSV-B160 options require the R&S®FSV-B11 option for frequencies > 7 GHz.
