本平台是一套综合测试平台，专用于电路板功能检测，旨在提高科研、研发等场景下的测试效率。平台集成了多种高性能的标准仪器，能够采集各种电信号，并对各类测试板卡的检测项目进行测量，如阻抗、电压、电流等。通过矩阵开关和飞针平台的设计，接线方式非常灵活，可以充分复用仪器功能，实现自动化测试的同时节省成本。此外，平台还配备了专门的控制软件，具有精美的界面和人性化的功能设计。用户可以通过可视化的方式构建自己的测试流程，并生成丰富的测试报告。通过该平台，用户能够高效地进行电路板功能检测，并获得准确的测试结果和分析报告。
本平台包括五个模块：仪器模块、程控模块、机台机械模块、转接模块与飞针模块。
仪器模块：仪器模块是本平台所使用的仪器，包括：任意波形发生器SDG1062X，数字万用表DMM6500，逻辑分析仪SDS2202X，绝缘多通道记录仪LR8450，绝缘/耐压测试仪GPT15003，红外热成像仪ST9550，工业显微镜M500C，开关电源HYJ-3000E300，以及适配的差分探头DP6020、电流探头ACT5020A。
程控模块：程控模块是对可程控的仪器与组件进行控制的软件，能通过运行Python脚本的方式，定义测试项目、制订测试流程、与仪器建立通讯、读取测量结果、定制测试报告等；并提供可进行二次开发的SDK，客户能根据测试结果，进行更为复杂多样的操作。仪器中，红外热成像仪、工业显微镜、开关电源需通过厂商软件或手动的方式操作。
机台机械模块：机台机械模块提供了具有安全措施的操作平台，设计了一个机台面板，集中了各种仪器的端口，用于修改连线与开展测试。
转接模块：转接模块设计了一个矩阵开关，能在测试过程中通过软件控制自动切换连线。
飞针模块：飞针模块提供了被测物的装载平台，并有一个飞针面板，将测试飞针引出，供用户连线。

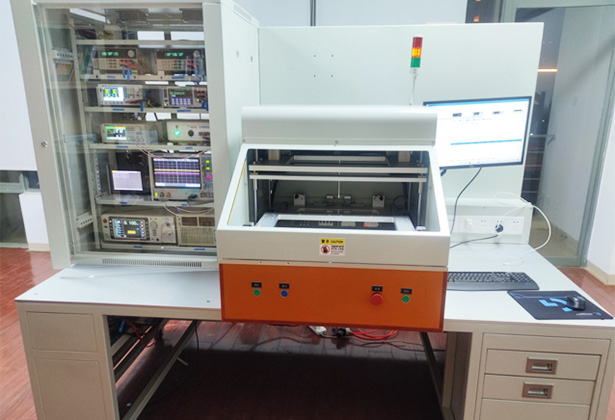

本平台设计了仪器柜台、机台面板、飞针平台三个装置，用于连接被测物的测试点与各个仪器的端口。平台已将仪器柜台里面的所有仪器输出端口接到了机台面板，用户可以根据实际使用情况来测试。

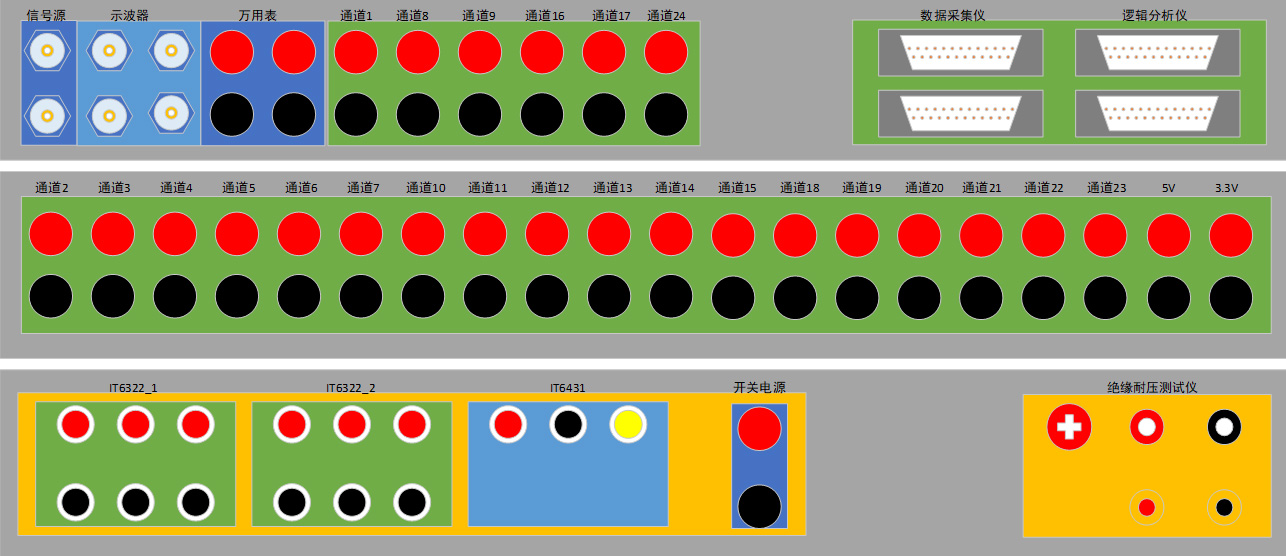

机台面板示意图如下：
为了更好的用户体验，本平台设计了多接线测试方式，方便客户根据不同的应用场景选用不同的连接方案，完成自动化测试。

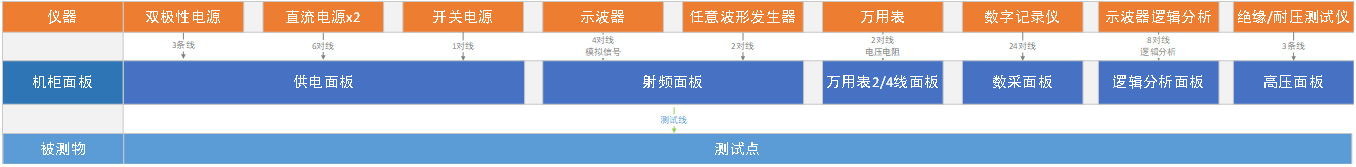

用户可以根据测试需要选择手动测试，接线示意图如下：

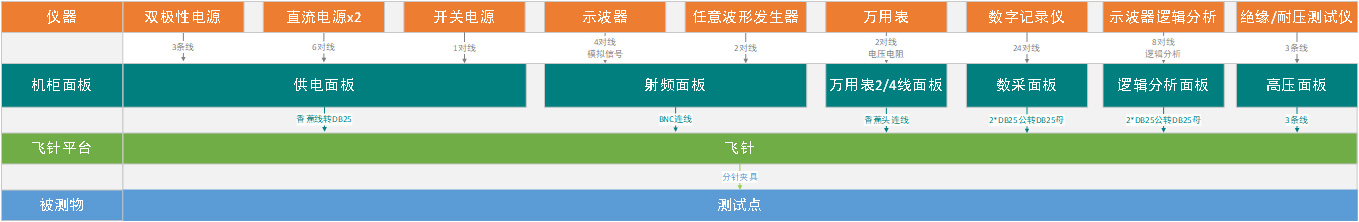

部分仪器的端口将会按照接口特性，接到机台面板，接线示意图如下：

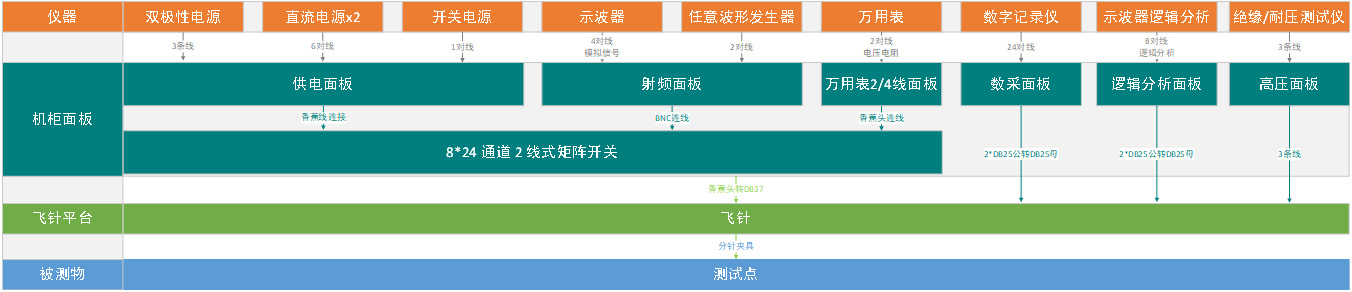

当被测物在一次测试中需要采集的测试点数量众多时，为了让一台仪器可以分别对多个测试点进行测量，而不需要手动重接线路，可以用带开关的通路来连接多个测试点到同一台仪器的端口，通过控制开关的开闭，实现通路的切换。接线示意图如下：
矩阵连接的思路为：将仪器和第一个测试点的端口接入矩阵开关的 Y 轴端口，通过将要连接的端口接入到同一行的线路中，连接后开始测量；之后保持仪器端口的接入开关处于闭合状态，将当前测试点的接入开关断开，再将下一个测试点的接入开关闭合，仪器便被切换到下一个测试点的连接了。

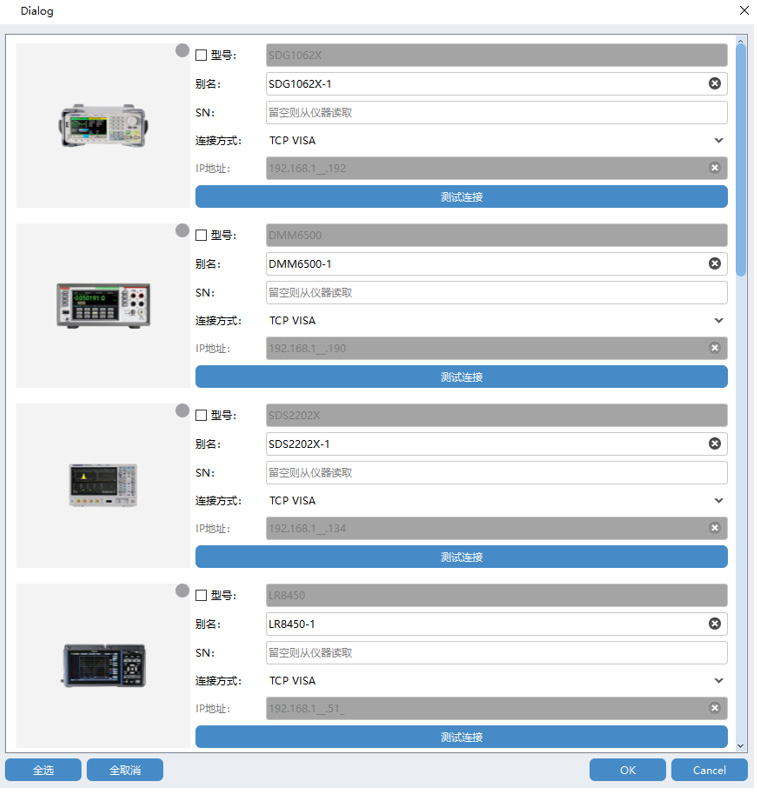

平台启动自动连接所有仪器，仪器连接成功仪器连接状态会显示仪器的连接状态。绿色表示仪器连接成功、红色表示仪器连接错误、黄色表示仪器待连接

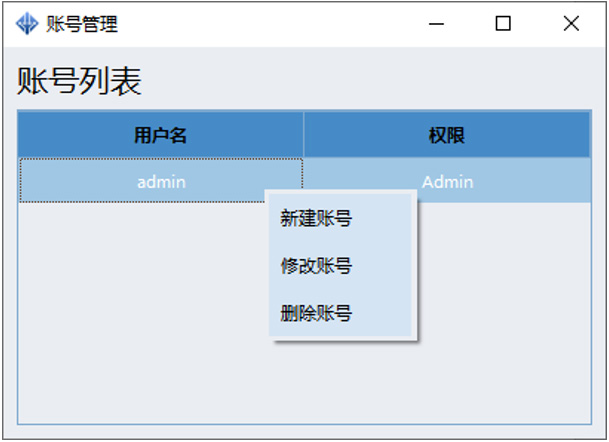

本平台设计了用户登录权限管理，软件提供了两种不同的登录权限：用户权限与管理员权限。在登录界面上，用户可以选择相应的角色进行登录。管理员登录后，拥有更高的权限。他们可以修改测试项目和测试参数，灵活调整测试设置以满足具体需求，并能保存和生成测试模板。这使得管理员能够根据实际情况对测试进行定制化的设置和管理。
用户角色没有权限修改测试项目和参数，只能进行测试操作。用户可以执行已设定好的测试流程，对测试进行启动、暂停和停止等操作，以确保测试的顺利执行。
通过这种登录权限的设定，软件能够有效区分不同角色的用户，并确保测试项目和参数的安全性和稳定性。管理员能够负责测试设置的管理和调整，而用户能够专注于测试操作的执行。这种分工和权限划分能够提高工作效率并减少潜在的误操作风险。

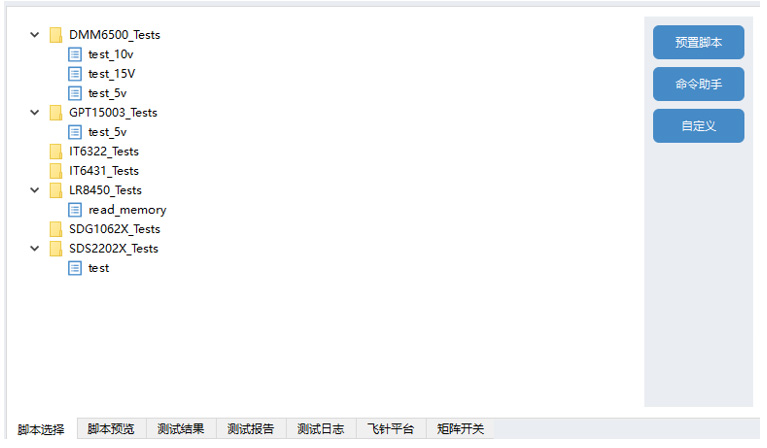

平台根据常用的仪器及测试项，预置部分脚本，用户可以直接导入/添加测试文件功能/添加预置脚本功能。

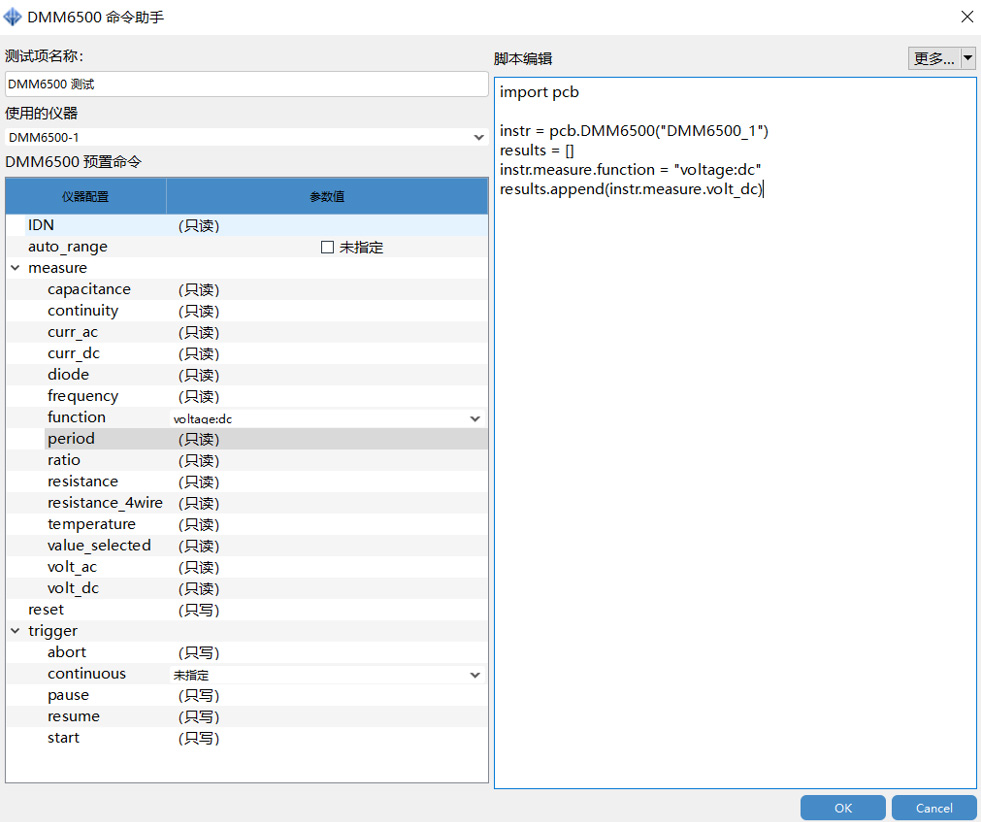

通过可视化低代码的方式，用户可以快速配置测试仪器及读取测试数据，并支持导入到工作流及保存的配置文件/脚本中。

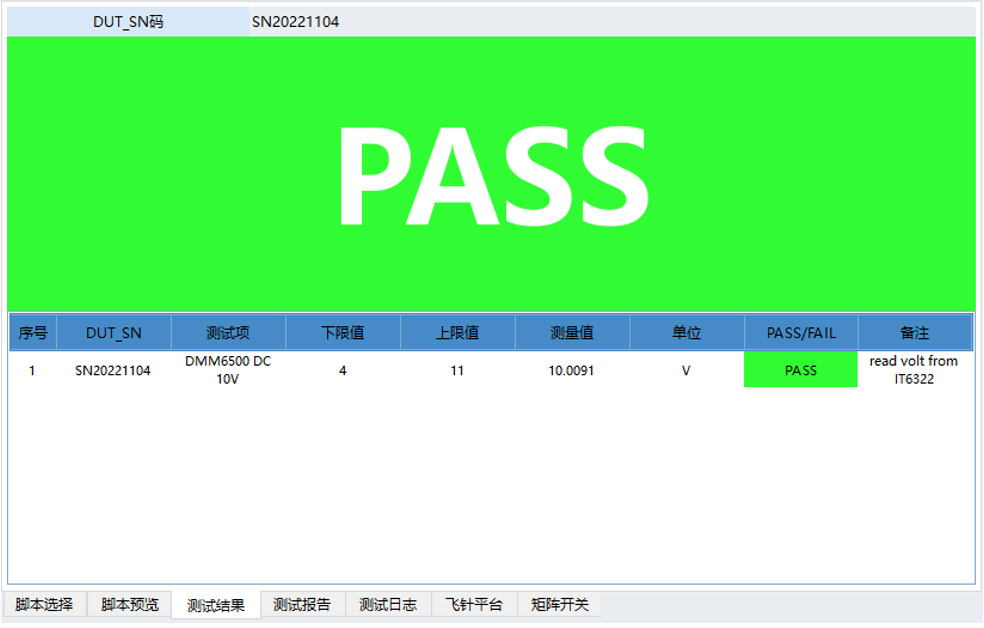

软件提供清晰的指示，测试的过程中，实时显示测试项的测试情况，并根据限值线自动判定测试结果。这样，测试人员可以更加高效地进行测试，并在测试过程中及时获得准确的测试结果。整个测试流程变得简单明了，同时提高了测试的准确性和可靠性。

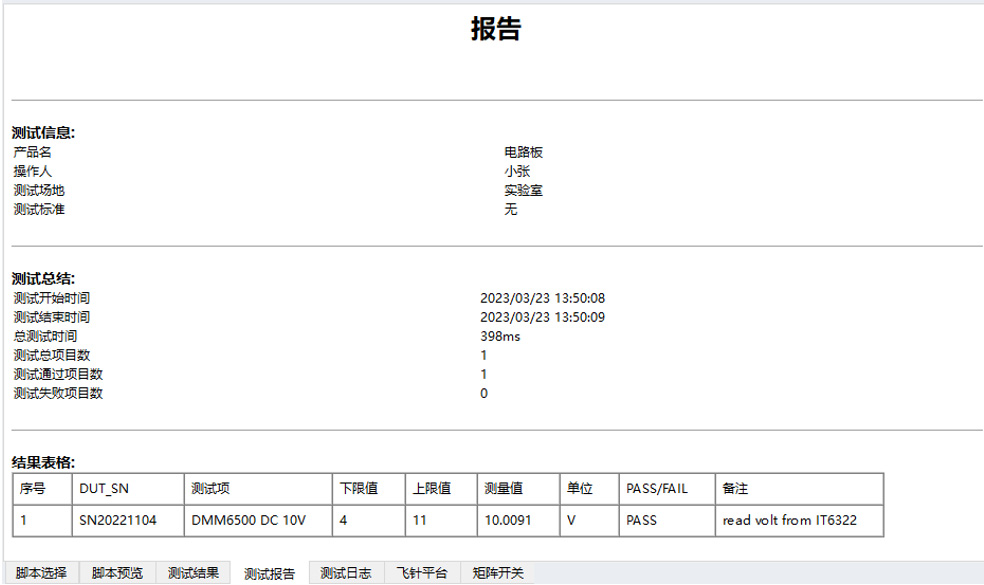

在测试完成后，我们可以生成易读懂的测试报告，其中包含了限值范围、测试结果和结论。测试报告将清晰列出每个测试项的限制条件，这些条件定义了测试的目标和参考标准。对于每个测试项，报告将包含详细的测试结果，这些结果以可读性高的方式呈现，方便用户理解和分析。
这份报告将提供多种格式选择，包括csv、txt和pdf格式，csv、txt格式方便数据的导入和分析，而pdf格式则提供了一种便捷的文档格式，可供打印和在线查阅。这样的测试报告旨在提供清晰、全面且易于理解的信息，帮助您做出准确的决策并对系统的性能进行评估。我们致力于为您提供高质量的测试服务，并确保测试结果以易读懂的方式进行呈现。

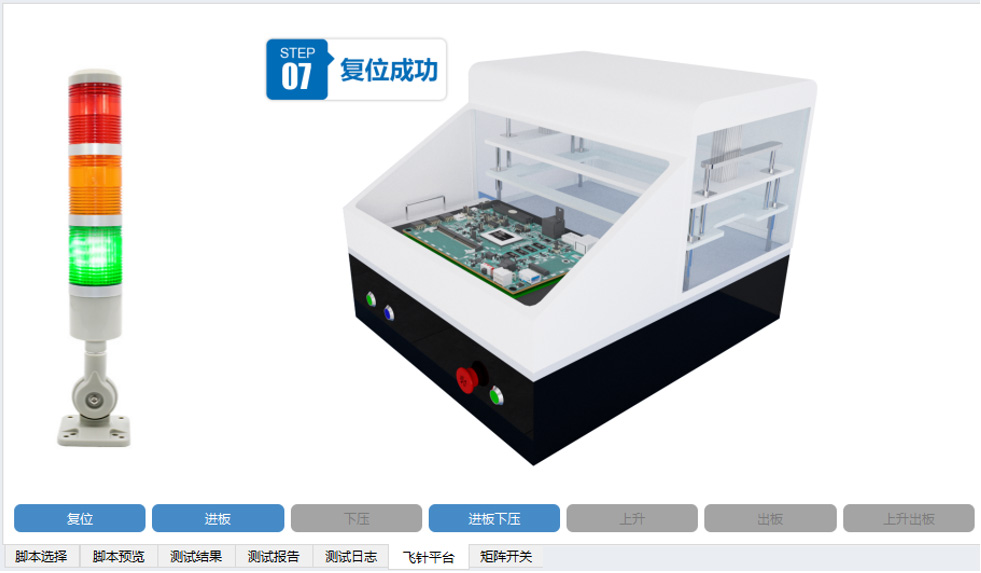

在飞针平台控制界面。根据需求点击对应的按钮即可控制飞针平台。

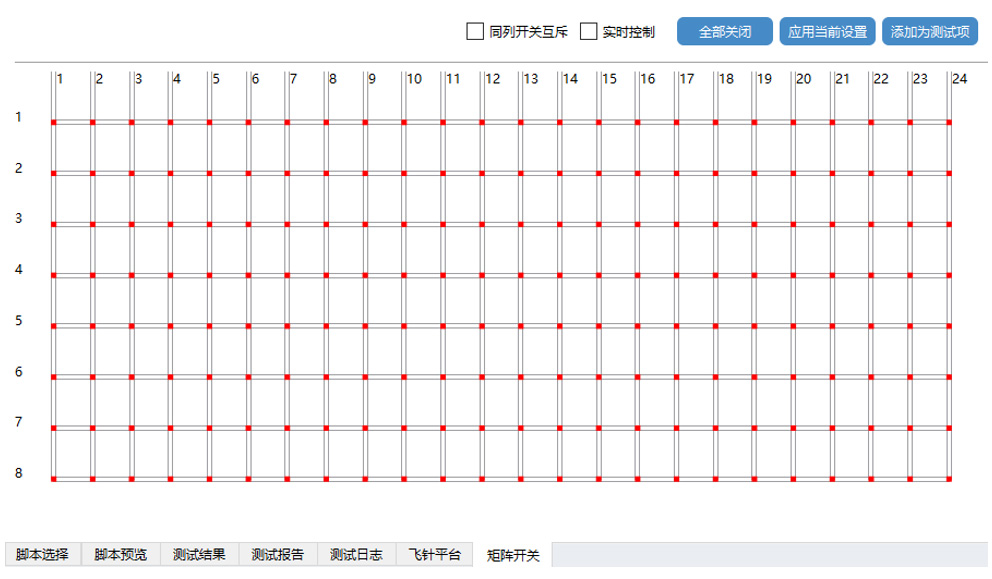

在矩阵开关控制界面。可视化线路连接效果，根据需要点击连接的点位，将实时自动连接矩阵线路
