国家的最先进的R&S ® SMBV100B矢量信号产生器设定在它的类的新标准。超高输出功率,充分校准的宽带信号生成和直观的触摸屏操作使R&S ®用于各种应用SMBV100B理想。R&S®SMBV100B可配备多种GNSS选项,将仪器转变为可靠的全功能GNSS模拟器。凭借其先进的模拟功能,可以在受控条件下运行逼真,复杂且可重复的GNSS场景。

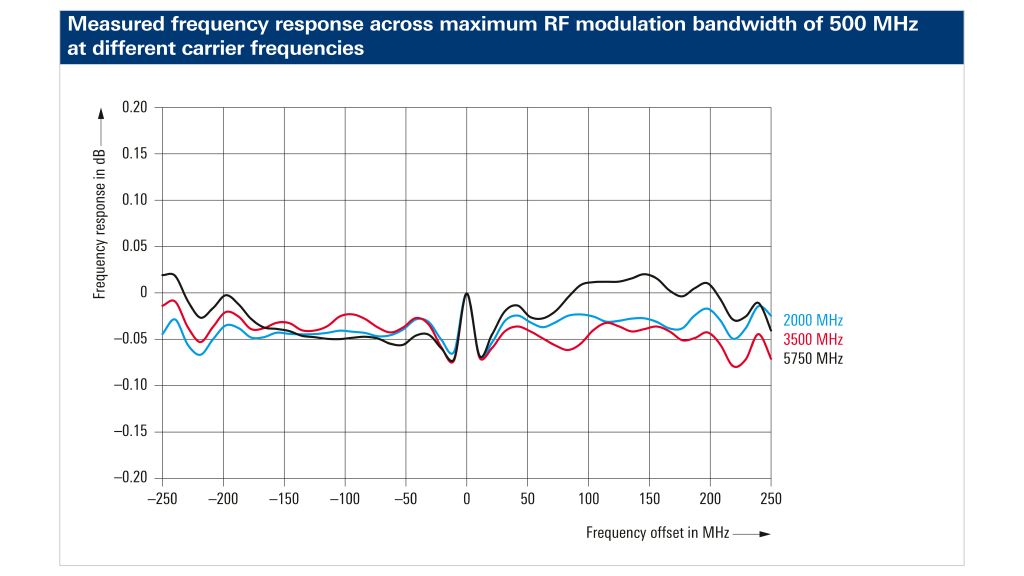

为满足更高调制带宽的需求,R&S®SMBV100B 具备高性能基带。信号发生器具有智能内部实时频率响应校正功能,可在 1 GHz 的全带宽中实现低于 0.3 dB(测量值)的一流幅度平坦度。
超高输出功率和出色的电平精度
配备合适的选件后,R&S®SMBV100B 可在几乎整个频率范围内提供高达 +34 dBm(1 GHz 时的测量值)的输出功率,且电平规定值增加至 +25 dBm。
校准之后,信号发生器必须可重复且精确地设置每个测试序列的电平值。R&S®SMBV100B 可提供出色性能,电平可重复性测量值低于 0.09 dB。

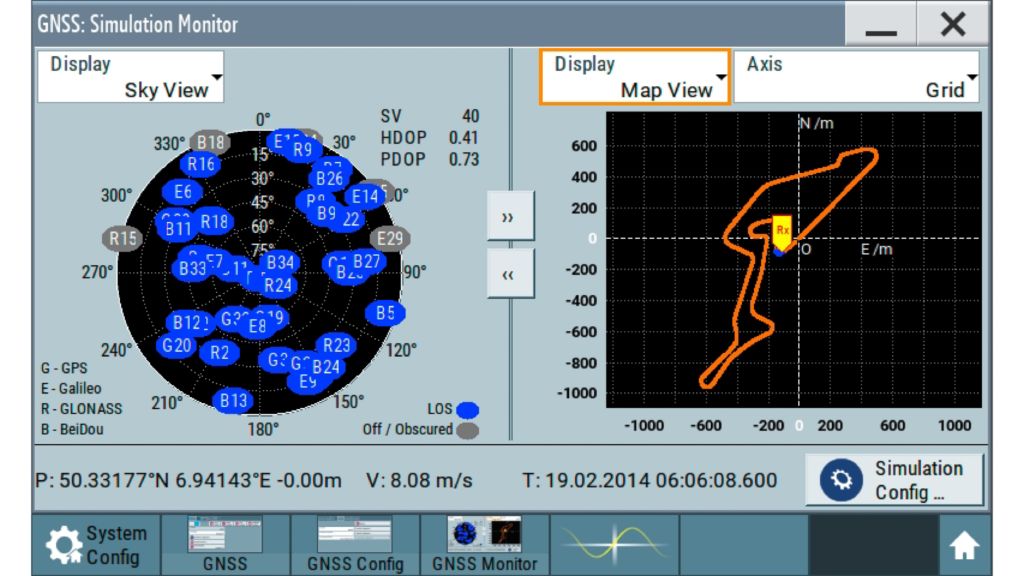

R&S®SMBV100B 可配备多种 GNSS 选件,从而转变为可靠、功能全面的 GNSS 模拟器。凭借先进的模拟功能,该仪器可以在受控条件下运行逼真、复杂且可重复的 GNSS 场景。这包括真实模拟 GNSS 轨道、信号传播影响、系统误差以及用户环境。
R&S®SMBV100B 实用仪器采用直观化操作概念,非常符合人体工程学。这款可自定义的仪器也可满足未来要求。

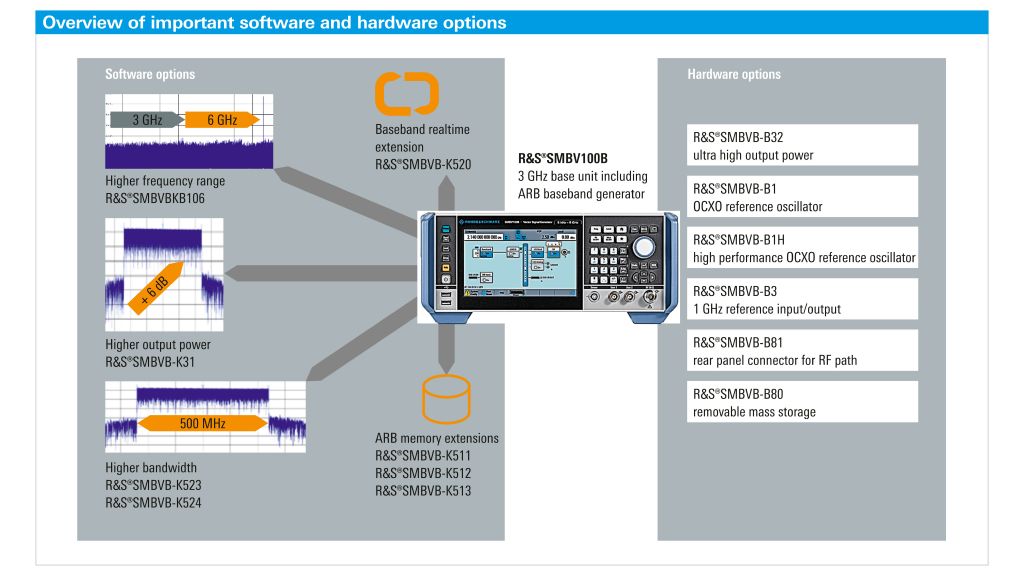

SMBV100B 可随时根据客户的特定需要而为其量身定制
如需配置仪器硬件,只需考虑几个因素。这款仪器共提供六个硬件选件。可在客户场所使用激活码添加软件选件。
仪器在工厂经过完全校准。升级仪器之后(例如扩展频率范围、带宽或输出功率),无需停工以维修仪器。
替换传统的信号发生器:仿真罗德与施瓦茨和其他供应商的发生器(例如 R&S®SMBV100A、Keysight MXG/EXG、艾法斯和安立)
频率范围 | R&S ® SMBVB-B103 | |
CW模式 | 8 kHz至3 GHz | |
I / Q模式 | 1 MHz至3 GHz | |
R&S ® SMBVB-B103和R&S ®SMBVB-KB106 | ||
CW模式 | 8 kHz至6 GHz | |
I / Q模式 | 1 MHz至6 GHz | |
等级范围 | 峰值包络功率(PEP) | |
R&S ® SMBVB-B103 / KB106 | 标准 | |
1 MHz <f≤6GHz | -127 dBm至+18 dBm | |
用R&S ® SMBVB-K31选项 | ||
1 MHz <f≤4GHz | -127 dBm至+21 dBm | |
4 GHz <f≤6GHz | -127 dBm至+20 dBm | |
用R&S ® SMBVB-K31和R&S ® SMBVB-B32选项 | ||
10 MHz <f≤6GHz | -127 dBm至+25 dBm | |
光谱纯度 | ||
SSB相位噪声 | f = 1 GHz,20 kHz偏移, 1 Hz测量带宽 | <-126 dBc,-132 dBc(典型值) |
谐波 | 1 MHz <f≤6GHz,电平≤13dBm | <-30 dBc |
非谐波 | f = 1 GHz,电平> +10 dBm,偏移> 10 kHz | <-78 dBc |
模拟调制 | 支持模拟调制模式 | |
用R&S ® SMBVB-K720选项 | AM,FM,φM | |
用R&S ® SMBVB-K22选项 | 脉冲 | |
I / Q调制 | ||
射频调制带宽 | 内部基带I / Q,I / Q宽带开启 | |
1 MHz <f≤1000MHz | 载波频率的±25% | |
f> 1000 MHz | ±250 MHz | |
带有外部I / Q输入,I / Q宽带打开 | ||
1MHz≤f≤4GHz | 载波频率的±25% | |
f> 4 GHz | ±1 GHz | |
指定RF 调制带宽中的调制频率响应 | 内部基带I / Q,I / Q宽带开启 | <1.0 dB,<0.3 dB(测量) |
I / Q基带发生器 | ||
信号带宽 | 标准 | 120 MHz |
用R&S ® SMBVB-K523选项 | 240 MHz | |
用R&S ® SMBVB-K523和R&S ®SMBVB-K524选项 | 500 MHz | |
ARB记忆深度 | 标准 | 64 Msample |
用R&S ® SMBVB-K511选项 | 512 Msample | |
用R&S ® SMBVB-K511和R&S ®SMBVB-K512选项 | 1 Gsample | |
用R&S ® SMBVB-K511,R&S ®SMBVB-K512和R&S ® SMBVB-K513选项 | 2 Gsample | |
数字标准 | 支持的标准和调制系统 | 5G NR,蜂窝IoT,LTE版本8-14,3GPP FDD HSPA / HSPA +,GSM,WLAN IEEE 802.11a / b / g / n / j / p / ac / ax,AWGN等 |
外部R&S®PulseDispscer软件或R&S®PulseDisquencer(DFS)软件 | 脉冲序列,增强脉冲序列,测向,DFS信号生成 | |
GNSS和航空电子设备 | GPS,Galileo,Glonass,BeiDou,GBAS,ILS,VOR,DME | |
规格简介 |
