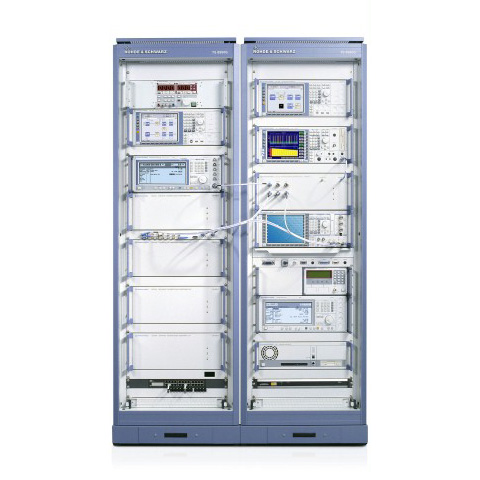

R&S®TS895xGW GSM/GPRS/EDGE/WCDMA RF测试系统系列产品

主要特点

  • 符合3GPP TS 51.010-1和TS 34.121-1的射频测试平台
  • 用于开发的可自由配置射频测试方法
  • 支持GSM Ph2/Ph2+、GPRS、EDGE和VAMOS
  • 支持WCDMA R99-R7
  • 开放式接口，易于集成到各个实验室概念中
  • 定制设备的控制
  • 完全远程访问
  • 在线测量精度控制

硬件组件

R&S TS8950硬件组件简介：
R&S® TS89xx是一套可配置性非常高的用户设备（UE）和手机RF测试系统。R&S® TS8950和R&S® TS8970是罗德与施瓦茨新开发的第三代高端RF测试系统，可满足2G、2.5G、3G和WiMAX设备的所有RF一致性测试要求。
R&S TS8955x测试解决方案可向R&D、开发预认证测试提供的定制化和标准解决方案，型号有R&S® TS8955G、TS8955W和TS8955GW，它们不同的尺寸大小取决于不同的功能要求。R&S® TS8955与R&S® TS8950使用的应用软件相同。
  • R&S CRTU-G、R&S CRTU-S或R&S CRTU-W、R&S CRTU-M：用于GSM / WCDMA基站模拟
  • R&S ABFS：衰落模拟器，用于模拟GSM基站信号传播
  • R&S SMU200A：衰落模拟器，用于模拟WCDMA基站信号传播
  • R&S FSU26：顶尖的高动态范围频谱分析仪，用于发射机测量和系统内部RF校准
  • R&S SMU200A：双IQ矢量信号发生器，用于产生GSM/WCDMA调制干扰信号
  • R&S SMP02：微波信号发生器，用于产生宽带干扰信号和系统内部RF校准
  • R&S NRVD：功率计，为RF校准提供内部参照功率
  • R&S NGSM32：可编程直流电源，用于极端测试条件下（高、低电压）自动测试
  • R&S SSCUGW：用于GSM和WCDMA主信号开关和条件控制
  • R&S ASCUxx：高级信号条件控制单元，用于条件控制特定频段的信号
  • R&S TS-TMB：温度传感器，用于记录被测设备和/或测试环境的温度
  • 铷原子频率标准和信号分配器，或提供最佳定时稳定性和同步性。
  • 19" 系统控制器，配备以太网、 RS-232-C和USB接口（控制器配备了两个硬盘，支持Windows 2000下的RAID级软件功能）
  • 2倍或3倍19”高的机架，配备风扇

软件

R&S TS8950控制中心：
  • 应用编辑器，用于定义新的测试案例和修改测试参数
  • 序列编辑器，用于安排测试序列以运行自动测试
  • 报表分析器，用于生成测试结果的图形和文本报表；具有丰富的脱机或联机分析功能，可供测试运行时分析各种不同的参数
  • 校准向导，用于配置校准设置
  • 被测设备编辑器，用户定义被测设备的特性（功率等级、多时隙等级、电压等等）
  • SIM编辑器，用于配置IMSI、TMSI及其它参数
  • 操作员编辑器，用于伴有测试报表记录的系统操作员的信息输入
  • 系统配置编辑器，用于控制系统所用设备
  • 版本管理器，可轻松地管理多种软件版本

操作软件

  • 操作系统：嵌入式 Windows XP
  • 编程环境：LabWindows CVI

测试应用程序

R&S® TS8950G的RF测试对象包括：
  • GSM、GPRS、AMR、DARP和EGPRS 的 3G TS51.010-1（原先为 GSM11.10）标准测试
  • 第12章
  • 第13章
  • 第14章
  • 第16章
  • 第18章
  • 第21章

R&S TS8950W的RF测试对象包括：

  • WCDMA FDD1, 2, 5, 6 的3G TS34.121 , HSDPA, Rel.5标准测试
  • 第5章
  • 第6章
  • 第7章
  • 第9章
备注：第8章“无线资源管理测试”，既可采用单独的测试装置，也可做为R&S TS8950W或 R&S TS8950GW的延伸测试。
所有测试案例均根据测试方法实施，测试方法为通用型测试应用程序，其参数集可通过直观Windows用户界面进行编辑。只需使用少数测试方法就能覆盖整个RF测试案例集合。这一方式能够最大限度地保证不同测试之间的一致性，并且能够修改测试，甚至可在完全不需编程的情况下彻底地重写非常复杂的RF测试应用。
自动路径校准
R&S® TS8950系统提供全自动路径校准例行程序，运行时基本不需要手动干预，不需使用任何外部设备，而这并不仅限于一致性测试，利用现有的测试方法，即使被操作员修改的测试、甚至全新的客户定义测试也照样能够获得最佳的测量准确度。
路径校准功能可根据特定的测试项目进行优化，而只生成用户关心的校准数据――从而使用户将更多时间花在测试而不是校准上。
