作为ISO 21780:2020的国家推荐性转化标准，GB/T 45120-2024在主要技术内容上与其保持高度一致，ISO 21780:2020和GB/T 45120-2024的差异请见附表，本文章将以GB/T 45120-2024《道路车辆 48V供电电压 电气要求及试验》为基准进行解读。
随着汽车电气化程度的不断加深，传统12V供电系统已无法满足智能驾驶、线控底盘等高功率设备的需求。48V低压系统作为过渡方案，能够在不显著增加成本的前提下，将功率传输能力提升4倍，有效解决12V系统的功率瓶颈问题。在此背景下，GB/T 45120-2024应运而生，旨在统一48V系统的技术要求，规范测试方法，推动行业标准化发展。
该标准的实施将重塑汽车产业链格局：
需升级电气架构设计，适配48V系统
推动DC/DC变换器、高功率电机等核心部件技术革新
催生新的检测需求，如：电压纹波测试能力建设
| 电压区间 | 范围 | 典型场景 | 允许持续时间 |
|---|---|---|---|
| 标称电压 | 36V≤U≤52V | 常规运行 | 持续 |
| 高暂压范围 | 52V＜U≤54V | 校准存储介质、能量回收 | 短时 |
| 过压范围 | 54V＜U≤58V | 电能回馈、控制错误 | 短时 |
| 高过压范围 | 58V＜U≤60V | 控制错误 | |
| 低暂压范围 | 31V≤U＜36V | 升压、冷启动 | 短时 |
| 欠压范围 | 24V≤U＜31V | 冷启动 | 短时 |
| 低欠压范围 | 0V≤U＜24V | 短期不连续供电、长期停车 |
标准将部件功能状态分为5级，核心要求如下：
部件满足功能要求，性能无偏差，无性能降低或关机
部件功能要求，允许性能超出允差，不准许关机
部件无法功能要求，允许性能降低或关机。如果满足必要的运行条件，功能自动恢复，且性能恢复到规定的水平
部件无法满足功能要求，允许性能降低或关机。在车辆运行状态发生变化且满足必要的运行条件后，功能自动恢复，且性能恢复到规定的水平
部件功能失效，但不发生自燃。试验后，需修理或更换部件，才能继续使用
| 测试项 | 直流 | 边沿特性 | 备注 |
|---|---|---|---|
| 试验-01：标称电压范围 | 36-52V | 0.16V/ms | 需对DUT进行持续监控，直至测试循环结束； |
| 试验-02：低暂压范围和高暂压范围 | 31-36V | 0.5V/ms | 低暂压和高暂压测试各循环5次； |
| 试验-03：瞬时过电压 | 52-70V | 25.71V/ms |
1. 70V需持续40ms； 2. 试验循环次数1000次； |
| 试验-04：供电部件抛负载控制 | 52-70V | 25.71V/ms | 1. R=36Ω； 2. C=0.5mF； 3. 需100μs开关； 4. 实际的切换时间应在试验期间或试验前后进行测量； |
| 试验-05：启动特性 | 24-36V | 2.4V/ms | 需对DUT进行持续监控，直至测试循环结束； |
| 试验-06：长时过电压 | 52-60V | 80V/s | 需对DUT进行持续监控，直至测试循环结束； |
| 试验-07：可提供电能的耗能部件过电压 | 52-58V | 25V/ms | DUT的最大电压等级不应超过U1，从电压超过U2到电压低于U2的时间不应超过图12中的t1； |
| 试验-08：供电电压降低和升高 | 0-44V | 35mV/s | 需对DUT进行持续监控，直至测试循环结束； |
| 试验-09：电压纹波 | 31-54V |
/ | 1. 试验组合：需在不同电压点验证 f1：U0=35V和50V； f2：U0=34V和51V； f3：U0=32V和53V； 2. 频率及限值： f1：10Hz~1kHz，8Vpp/80App； f2：1kHz~30kHz，6Vpp/15App； f3：30kHz~200kHz，2Vpp/10App； 3. 试验分为参考试验和电压纹波试验； |
| 试验-10：复位特性 | 0-36V | ΔU1=2V ΔU2=0.5V |
在电压为U0时功能达到FS1。低于U0时，功能应符合表2要求。如果DUT进入FS4，则应在下一个电压骤降之前重新启动DUT； |
| 试验-11：短时中断供电 | 48V | / | 1. R1≤60mΩ； 2. 开关响应时间≤10μs； 3. 需进行两次参考测量再进行正式试验； |
| 试验-12：接地失效 | / | / | 1. 三重开关验证接地失效； 2. 需进行三部分试验： 第1部分：参考试验； 第2部分：GND48接地失效试验； 第3部分：GND12/24接地失效试验； |
| 试验-13：故障电流 | / | / | 1. 试验选项1：12V/24V和48V短路连接点（通信和I/O）之间流经的总电流应满足| I |≤10μA； 2. 试验选项2：12V/24V每个连接点（通信和I/O）和48V短路连接点（通信和I/O）之间流经的电流应满足| I |≤10μA； |
| 试验-14：接地偏移 | 36V,52V | / | 1. 试验布置分为选项1和选项2； 2. ±1V电位差不可影响DUT功能状态； |
| 试验-15：信号线和负载电路短路 | 36V,52V | / | 1. Zi1、Zi2≤0.02Ω； 2. 需针对四种条件进行试验： U0=36V，工作模式2.3； U0=52V，工作模式2.3； U0=36V，工作模式2.4； U0=52V，工作模式2.4； |
| 试验-16：静态电流 | 48V | / |
1. DUT根据是否具有周期性唤醒功能进行分类，且两者的测试时间t1不同； 2. 测试期间，DUT需保持休眠状态，电流测量以1Hz的频率测量不少于12h； |
| 标准号 | GB/T 45120-2024 | ISO 21780:2020 |
|---|---|---|
| 测试项 | 试验-14：接地偏移 | Test-14: ground offset |
| 试验时长 | 无规定 | t1=1min |
| 测试项 | 试验-16：静态电流 | Test-16: quiescent current |
| 测量时间 | 12h加最后一次唤醒周期结束的时长（有周期性唤醒功能的DUT） |
≥12h（无周期性唤醒功能的DUT） 12h加最后一次唤醒周期结束的时长（有周期性唤醒功能的DUT） |
绿测科技PTS系列电性能测试系统由PTS系列电源系统、抛负载模块（可选）、微中断模块（可选）等设备组成，是一款模块化、高精度的专业测试平台，专为汽车零部件的电性能测试而设计。
高集成度设计
软硬件一体化
多标准兼容
易于扩展
PTS系列电源系统

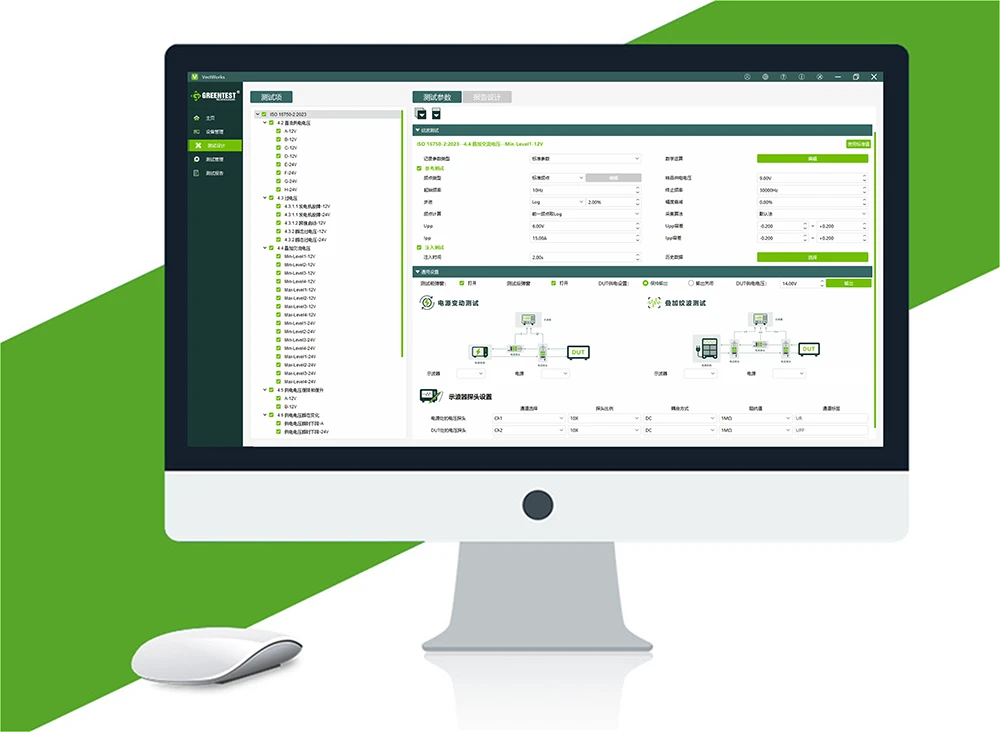

VectWorks电性能测试软件是绿测科技基于GtestWorks自动化测试平台而开发的一款软件，其引擎基于动态测试脚本执行，这种基础架构便于轻松、直接配置测试序列，无需关心如何远程控制仪器的特定知识，只需配置所要测试的项目及试验等级，具备很高的灵活性。
软件为用户提供符合标准的测试模版，可进行远程参数设置、数据获取、波形编辑、配置导入导出、报告查看等等，实现复杂测试的自动化。
闭环动态测试
集成实时监控与动态反馈机制
高低压叠加纹波测试
遵照标准校验要求（含纹波Upp、Ipp监控）
电源与功放架构
兼容双极性电源与功放架构方案
