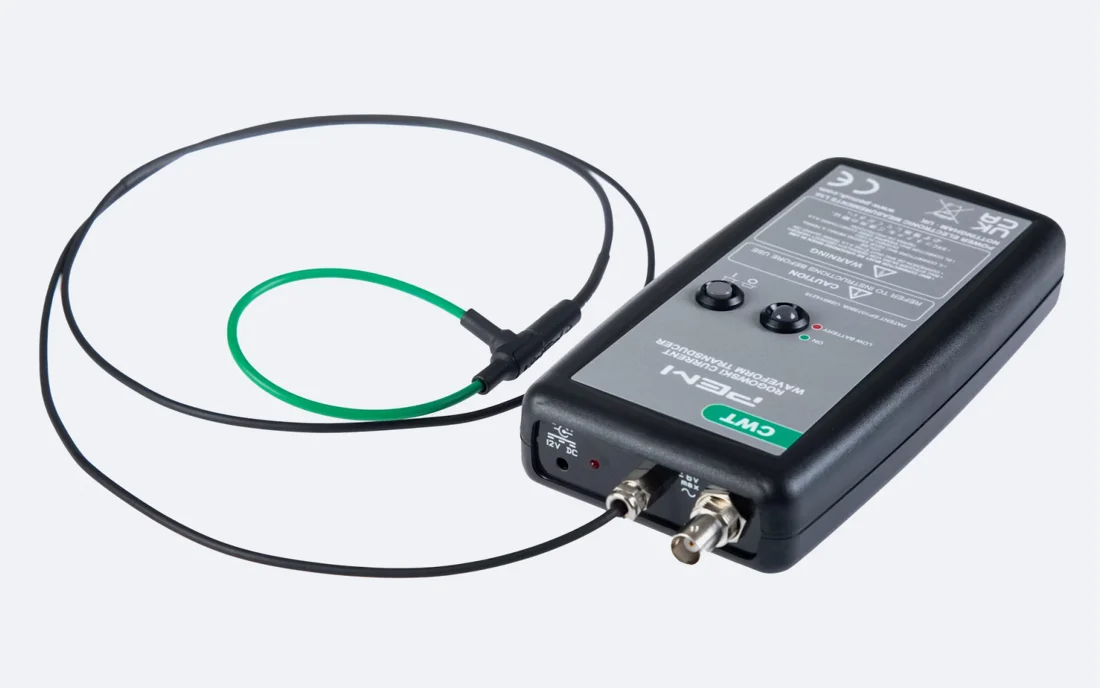

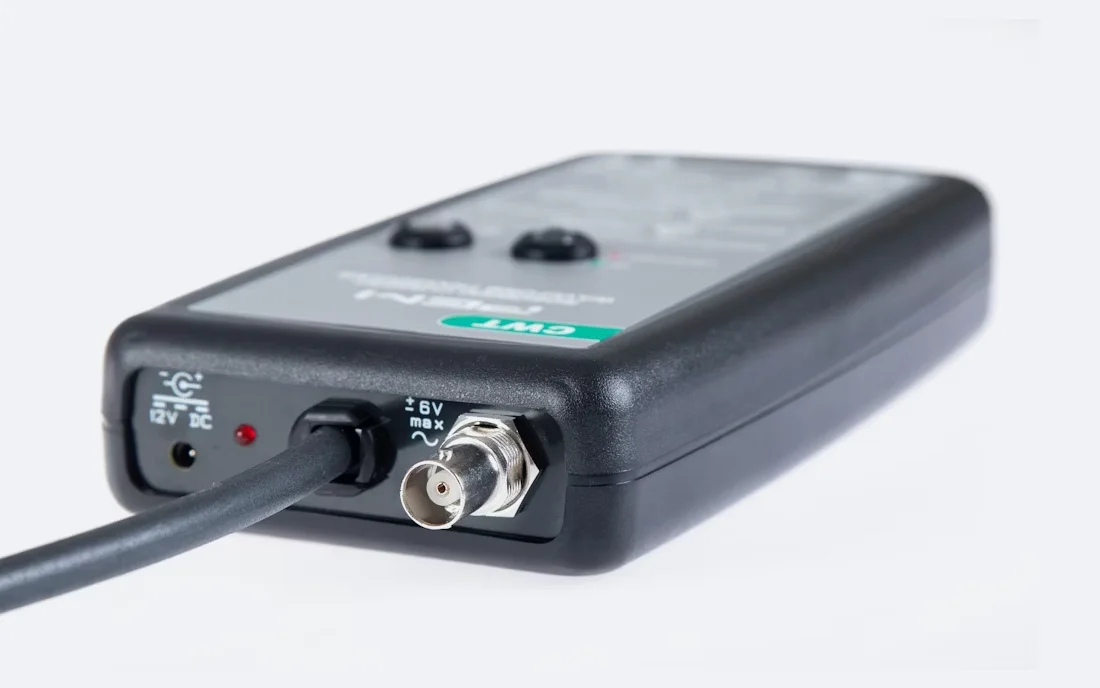

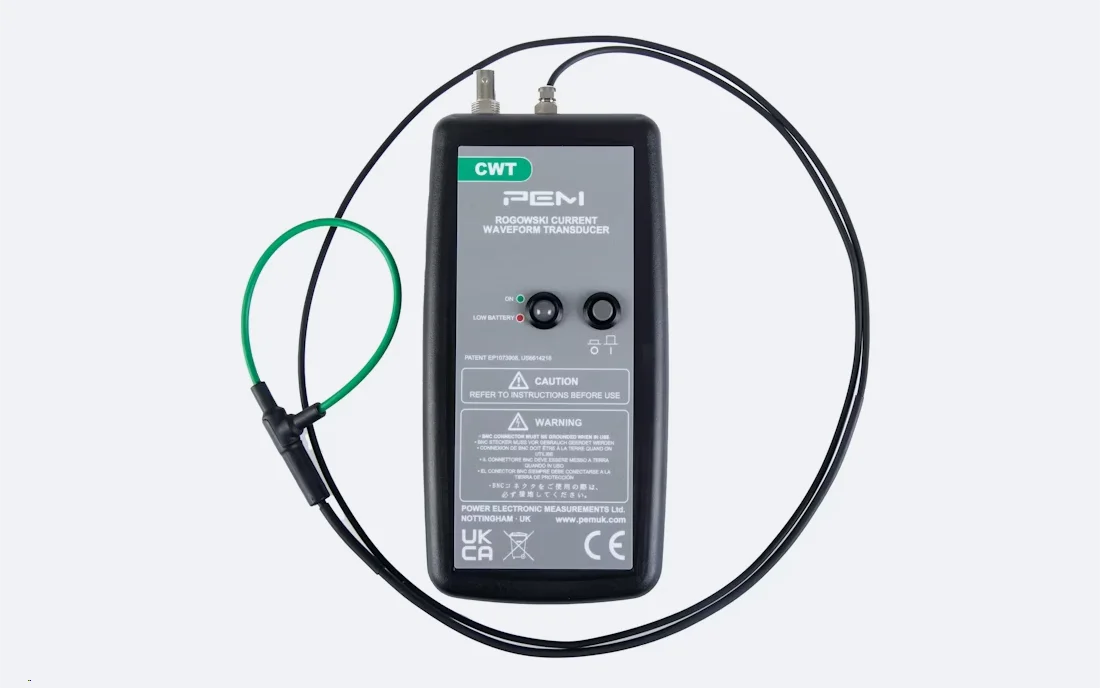

20MHz带宽钳式罗氏线圈电流探头，具备扩展低频性能与优异外形尺寸
这是一款宽带交流电流探头，采用小型线圈设计，即便在电路中最难以触及的区域也能实现轻松测量。
PDF 1.70MB
扩展的低频性能。
高频操作可达兆赫兹范围。

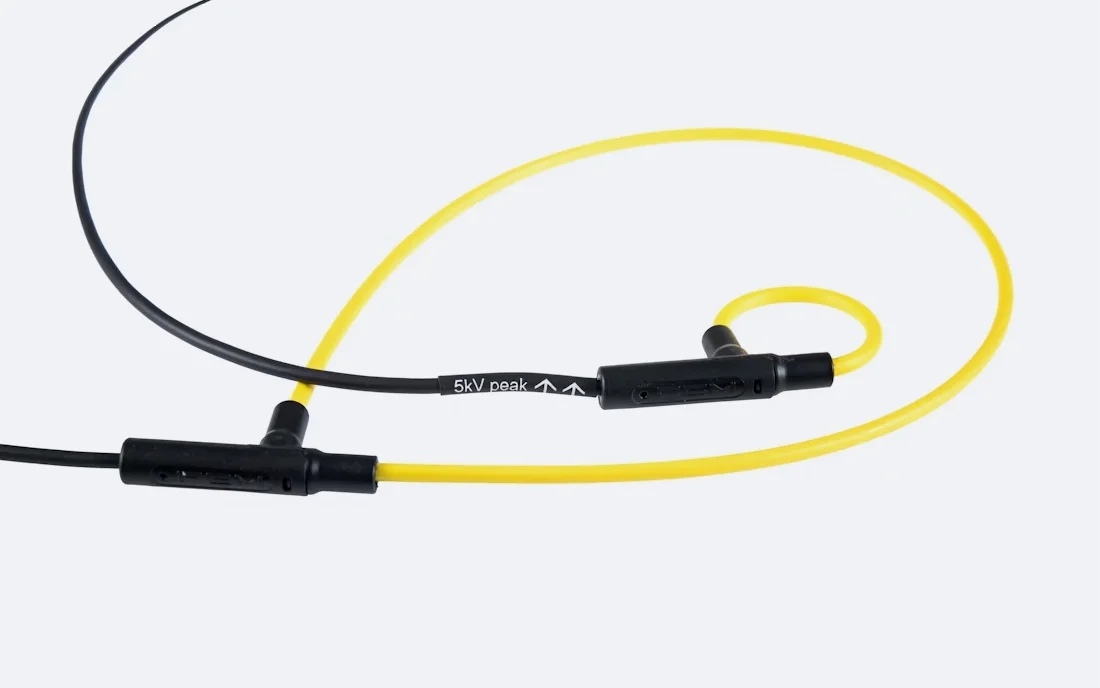

细线圈横截面直径：3.5mm（对应2kV峰值绝缘）和4.5mm（对应5kV峰值绝缘）。
可提供比标准100mm和200mm更长的线圈，甚至可定制＞1000mm的超长线圈。
低下垂失真特性，适用于较长脉冲的测量。
电流额定范围从60A峰值至300kA峰值。
| 型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 下垂 (%/ms) | LF (-3dB) (Hz) | 峰值 di/dt (kA/µs) | HF (-3dB) 带宽 (MHz) | |
|---|---|---|---|---|---|---|---|---|
| 100mm | 200mm | |||||||
| CWTmini/03 | 100 | 60 | 15 | 6.6 | 7.0 | 1.0 | 10 | 5 |
| CWTmini/06 | 50 | 120 | 15 | 4.8 | 5.0 | 2.0 | 10 | 5 |
| CWTmini/1 | 20 | 300 | 12 | 3.6 | 4.0 | 2.5 | 20 | 15 |
| CWTmini/3 | 10 | 600 | 10 | 1.8 | 2.0 | 5.0 | 20 | 15 |
| CWTmini/6 | 5.0 | 1,200 | 10 | 0.8 | 0.9 | 25 | 20 | 15 |
| CWTmini/15 | 2.0 | 3,000 | 8.0 | 0.4 | 0.5 | 25 | 20 | 15 |
| CWTmini/30 | 1.0 | 6,000 | 7.0 | 0.25 | 0.3 | 40 | 20 | 15 |
| CWTmini/60 | 0.5 | 12,000 | 5.0 | 0.2 | 0.2 | 40 | 20 | 15 |
| CWTmini/150 | 0.2 | 30,000 | 5.0 | 0.1 | 0.1 | 40 | 20 | 15 |
| CWTmini/300 | 0.1 | 60,000 | 5.0 | 0.05 | 0.05 | 40 | 20 | 15 |
| CWTmini/600 | 0.05 | 120,000 | 5.0 | 0.03 | 0.02 | 40 | 20 | 15 |
| CWTmini/1500 | 0.02 | 300,000 | 5.0 | 0.03 | 0.02 | 40 | 20 | 15 |
峰值 - 可根据要求提供高于300kA峰值的更大峰值电流。
噪声 - "噪声"指积分器内部产生的噪声，其主要频率与低频（-3dB）带宽频率相同。
高频（-3dB）带宽 - 标注的高频（-3dB）带宽值基于2.5米电缆长度测得。
版本：2025
