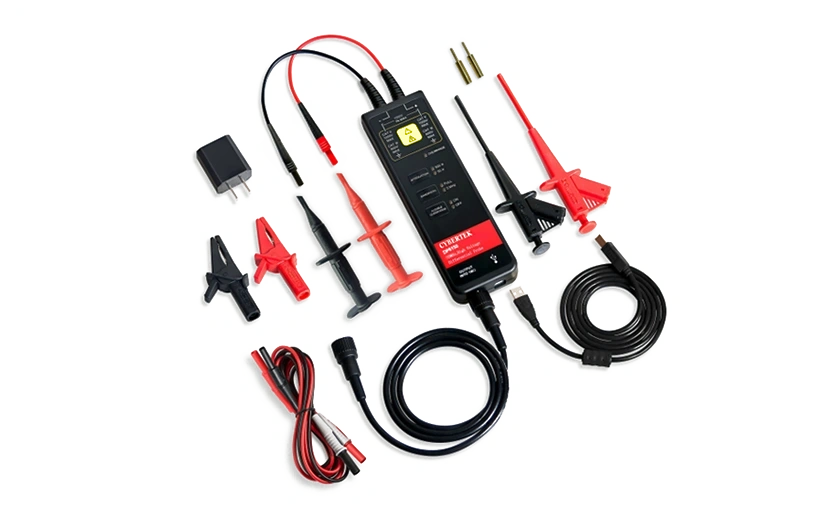

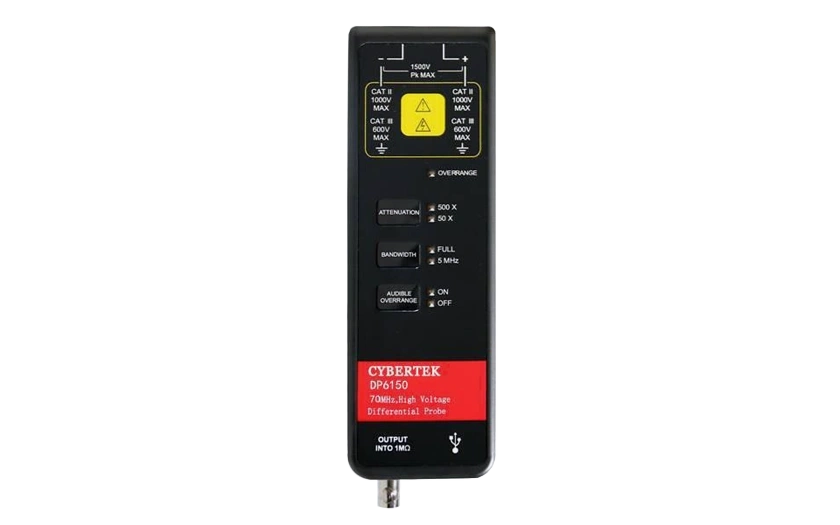

DP6000 系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到 70MHz，满足了大部分测试系统的需要。丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有 5MHz 带宽限制功能选择，5MHz 频率带宽满足大部分开关电源中 FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。USB 供电接口，使用更加方便灵活。探头配备标准的 BNC 输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为 1MΩ；当选择 50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
PDF 1.90MB
具备浮地测量功能，量程丰富
满足大部分测试系统需要
支持手动归零，操作便捷
5MHz滤波，有效抑制噪声
声音可手动关闭，设计人性化
配备标准BNC接口，通用灵活
| 型号 | DP6150 | DP6350 | DP6700 | ||||
|---|---|---|---|---|---|---|---|
| 带宽(-3dB) | 70MHz | ||||||
| 上升时间 | ≤5ns | ||||||
| 精度 | ±2% | ||||||
| 量程选择(衰减比) | 50X/500X | 100X/1000X | 100X/1000X | ||||
| 最大差分测量电压Vp (DC + Peak AC) | 50X | ±150V | 100X | ±350V | 100X | ±700V | |
| 500X | ±1500V | 1000X | ±3500V | 1000X | ±7000V | ||
| 共模电压(DC + Peak AC) | ±1500V | ±3500V | ±7000V | ||||
| 最大差模电压VS频率曲线 | 参考图1 | 参考图2 | 参考图3 | ||||
| 最大输入对地电压(Vrms) | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI* | ||||
| 输入阻抗 | 单端对地 | 5MΩ | 5MΩ | 20MΩ | |||
| 两输入端 | 10MΩ | 10MΩ | 40MΩ | ||||
| 输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜5pF | |||
| 两输入端 | ＜2pF | ＜2pF | ＜2.5pF | ||||
| CMRR | DC | ＞80dB | ＞80dB | ＞80dB | |||
| 100kHz | ＞60dB | ＞60dB | ＞60dB | ||||
| 1MHz | ＞50dB | ＞50dB | ＞50dB | ||||
| 噪声(Vrms) | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜220mV | |
| 500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | ||
| 过载指示电压阀值 | 50X | ≥150V | 100X | ≥350V | 100X | ≥700V | |
| 500X | ≥1500V | 1000X | ≥3500V | 1000X | ≥7000V | ||
| 延时时间 | 探头主机 | 50X | 9ns | 100X | 9.3ns | 100X | 9.3ns |
| 500X | 7.5ns | 1000X | 7.4ns | 1000X | 7.2ns | ||
| BNC 线(1m) | 5ns | ||||||
| 带宽限制(5MHz) | ≥-3dB@5MHz | ||||||
| 过载指示灯(红灯) | 有 | ||||||
| 过载报警声 | 有(可选择关闭) | ||||||
| 自动保存功能 | 有 | ||||||
| 偏置可调功能 | 有（进入测试模式下调整） | ||||||
| 终端负载要求 | ≥100kΩ | ||||||
| 电源 | USB 5V/2A适配器 | ||||||
| 安全符合标准 | IEC/EN 61010-031:2015+AMD1:2018 | ||||||
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||||
*CATI 符合 IEC/EN 61010-031/A1:2008 的 I 类标准。根据 IEC/EN 61010-031:2015+AMD1:2018 标准，无额定测量类别。
