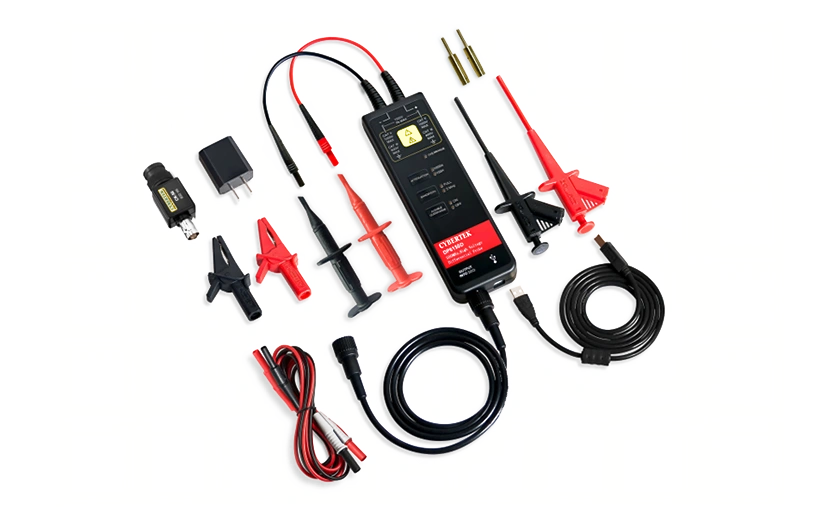

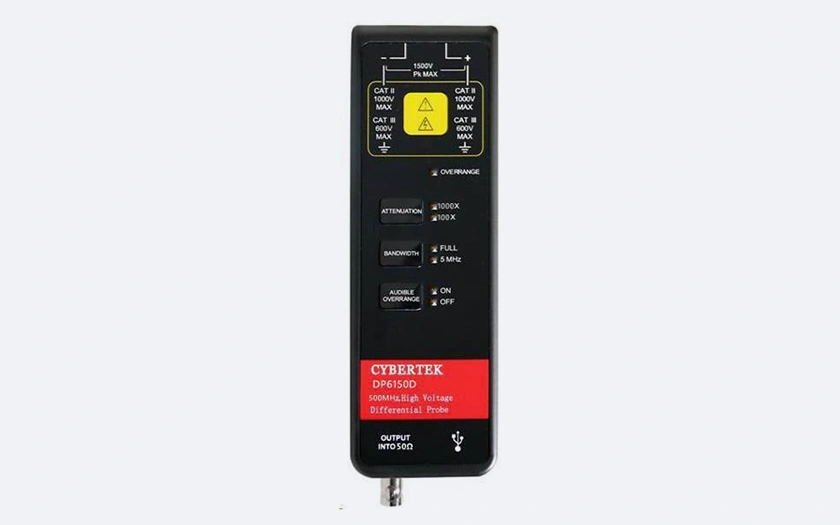

DP6000D系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽高达到500MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用(要求示波器输入阻抗设置为 50Ω（建议首选使用示波器内部50Ω）， 或者接标配的贯通式 50Ω负载，示波器输入阻抗设置成 1MΩ)测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
PDF 2.09MB
具备浮地测量功能，量程丰富
满足大部分测试系统需要
支持手动归零，操作便捷
5MHz滤波，有效抑制噪声
声音可手动关闭，设计人性化
配备标准BNC接口，通用灵活
| 型号 | DP6070D | DP6150D | DP6350D | DP6700D | |||||
|---|---|---|---|---|---|---|---|---|---|
| 带宽(-3dB) | 500MHz | ||||||||
| 上升时间 | ≤700ps | ||||||||
| 精度 | ±2% | ||||||||
| 量程选择(衰减比) | 20X/200X | 100X/1000X | 200X/2000X | 200X/2000X | |||||
| 最大差分测量电压Vp (DC + Peak AC) | 20X | ±70V | 100X | ±150V | 200X | ±350V | 200X | ±700V | |
| 200X | ±700V | 1000X | ±1500V | 2000X | ±3500V | 2000X | ±7000V | ||
| 共模电压(DC + Peak AC) | ±700V | ±1500V | ±3500V | ±7000V | |||||
| 最大差模电压VS频率曲线 | 参考图1 | 参考图2 | 参考图3 | 参考图4 | |||||
| 最大输入对地电压(Vrms) | 450V CATII 600V CATI* | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI* | |||||
| 输入阻抗 | 单端对地 | 2.5MΩ | 5MΩ | 5MΩ | 20MΩ | ||||
| 两输入端 | 5MΩ | 10MΩ | 10MΩ | 40MΩ | |||||
| 输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜4pF | ＜5pF | ||||
| 两输入端 | ＜2pF | ＜2pF | ＜2pF | ＜2.5pF | |||||
| CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ＞80dB | ||||
| 100kHz | ＞60dB | ＞60dB | ＞60dB | ＞60dB | |||||
| 1MHz | ＞50dB | ＞50dB | ＞50dB | ＞50dB | |||||
| 噪声(Vrms) | 20X | ＜90mV | 100X | ＜200mV | 200X | ＜350mV | 200X | ＜625mV | |
| 200X | ＜130mV | 1000X | ＜420mV | 2000X | ＜730mV | 2000X | ＜1V | ||
| 过载指示电压阀值 | 20X | ≥70V | 100X | ≥150V | 200X | ≥350V | 200X | ≥700V | |
| 200X | ≥700V | 1000X | ≥1500V | 2000X | ≥3500V | 2000X | ≥7000V | ||
| 输入阻抗 | 探头主机 | 20X | 5.6ns | 100X | 5.5ns | 200X | 5.3ns | 200X | 5.6ns |
| 200X | 4.9ns | 1000X | 4.5ns | 2000X | 4.5ns | 2000X | 4.6ns | ||
| BNC 线(1m) | 5ns | ||||||||
| 带宽限制(5MHz) | ≥-3dB@5MHz | ||||||||
| 过载指示灯(红灯) | 有 | ||||||||
| 过载报警声 | 有(可选择关闭) | ||||||||
| 自动保存功能 | 有 | ||||||||
| 偏置可调功能 | 有(进入测试模式下调整) | ||||||||
| 终端负载要求 | 50Ω | ||||||||
| 电源 | USB 5V/2A 适配器 | ||||||||
| 安全符合标准 | IEC/EN 61010-031:2015+AMD1:2018 | ||||||||
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||||||
*CATI 符合 IEC/EN 61010-031/A1:2008 的 I 类标准。根据 IEC/EN 61010-031:2015+AMD1:2018 标准，无额定测量类别。
版本：2025
