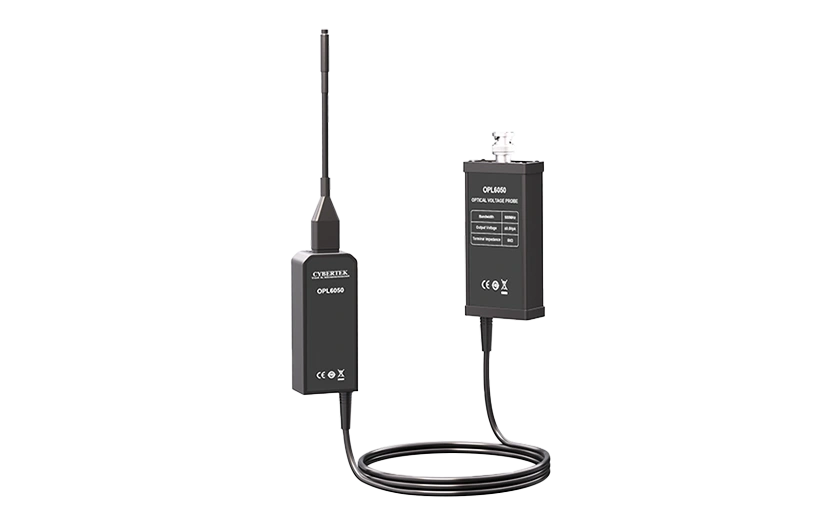

OPL6000 系列激光供电光隔离探头，是具有超高共模抑制比的光纤隔离电压探头。传统差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形极其困难（比如测量半桥电路上管的驱动电压）。OPL6000 釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助客户用很低的成本完成这类挑战性的测量。
PDF 1.72MB
可不间断持续工作
调零无需断开电路
满足不同电压测量需求
共模抑制比极高
带宽高达1GHz
隔离电压达60kV
| 型号 | OPL6015 | OPL6035 | OPL6050 | OPL6080 | OPL6100 |
|---|---|---|---|---|---|
| 带宽 (-3dB) | 150MHz | 350MHz | 500MHz | 800MHz | 1GHz |
| 上升时间 | ≤2.3ns | ≤1.0ns | ≤0.7ns | ≤0.43ns | ≤0.35ns |
| 终端负载 | 1MΩ | 1MΩ | 50Ω | 50Ω | 50Ω |
| 输出电压范围 | ±1.25V | ±1.25V | ±0.5V | ±0.5V | ±0.5V |
| 主机噪声 (Vrms) 典型值 | 2mV | 2mV | 1mV | 1mV | 1mV |
| 直流精度 | ≤±1% | ||||
| 隔离电压 (DC + Peak AC) | ±60kV | ||||
| 标配衰减器+主机延时 | 15.3ns（2米光纤） | ||||
| 供电 | USB 5V/2A | ||||
| 自动校准 | 有 | ||||
| 探头型号 | 衰减器型号 | 接头类型 | 衰减比 | 测试范围 | 最大无损电压 | 输入阻抗 |
|---|---|---|---|---|---|---|
| OPL6015 OPL6035 | CK-AT2X-1 | SSMB | 2:1 | ±2.5Vpk | 2kVpp | 1MΩ||28pF |
| CK-AT5X-1 | SSMB | 5:1 | ±6.25Vpk | 2kVpp | 1MΩ||6pF | |
| CK-AT10X-1 | SSMB | 10:1 | ±12.5Vpk | 2kVpp | 10MΩ||6pF | |
| CK-AT20X-1 | SSMB | 20:1 | ±25Vpk | 2kVpp | 10MΩ||4pF | |
| CK-AT50X-1 | SSMB | 50:1 | ±62.5Vpk | 3kVpp | 10MΩ||2pF | |
| CK-AT100X-1 | SSMB | 100:1 | ±125Vpk | 3kVpp | 10MΩ||2pF | |
| CK-AT200X-1 | 2.54mm插座 | 200:1 | ±250Vpk | 5kVpp | 10MΩ||2pF | |
| CK-AT500X-1 | 2.54mm插座 | 500:1 | ±625Vpk | 5kVpp | 20MΩ||2pF | |
| CK-AT1000X-1 | 5.08mm插座 | 1000:1 | ±1250Vpk | 6kVpp | 20MΩ||2pF | |
| CK-AT2000X-1 | 5.08mm插座 | 2000:1 | ±2500Vpk | 6kVpp | 40MΩ||2pF | |
| CK-AT4000X-1 | 5.08mm插座 | 4000:1 | ±5000Vpk | 12kVpp | 40MΩ||2pF | |
| OPL6050 OPL6080 OPL6100 | CK-AT5X-2 | SSMB | 5:1 | ±2.5Vpk | 2kVpp | 1MΩ||28pF |
| CK-AT10X-2 | SSMB | 10:1 | ±5Vpk | 2kVpp | 1MΩ||6pF | |
| CK-AT20X-2 | SSMB | 20:1 | ±10Vpk | 2kVpp | 5MΩ||6pF | |
| CK-AT50X-2 | SSMB | 50:1 | ±25Vpk | 2kVpp | 10MΩ||4pF | |
| CK-AT100X-2 | SSMB | 100:1 | ±50Vpk | 3kVpp | 10MΩ||2pF | |
| CK-AT200X-2 | SSMB | 200:1 | ±100Vpk | 3kVpp | 10MΩ||2pF | |
| CK-AT500X-2 | 2.54mm插座 | 500:1 | ±250Vpk | 5kVpp | 10MΩ||2pF | |
| CK-AT1000X-2 | 2.54mm插座 | 1000:1 | ±500Vpk | 5kVpp | 20MΩ||2pF | |
| CK-AT2000X-2 | 5.08mm插座 | 2000:1 | ±1000Vpk | 6kVpp | 20MΩ||2pF | |
| CK-AT5000X-2 | 5.08mm插座 | 5000:1 | ±2500Vpk | 6kVpp | 40MΩ||2pF | |
| CK-AT10000X-2 | 5.08mm插座 | 10000:1 | ±5000Vpk | 12kVpp | 40MΩ||2pF |
注：OPL6015/OPL6035 标配 CK-AT20X-1；OPL6050/OPL6080/OPL6100 标配 CK-AT50X-2；其他型号衰减器需另行采购。
版本：2025
