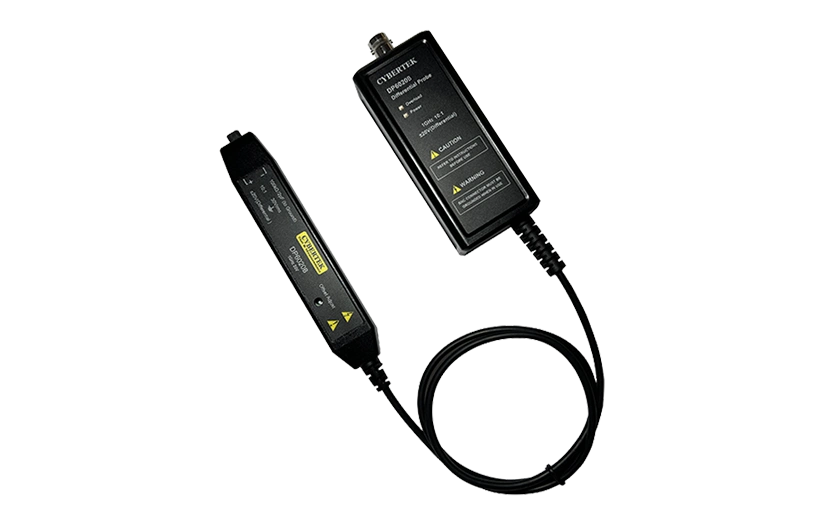

DP6020B、DP6040B 和 DP6060B 探头是具有浮地测量功能的低压差分探头。测量电压分别±20V(DC+Pk)、±40V(DC+Pk)和±60V(DC+Pk),其带宽高达 1GHz，提供 10:1 、20:1 和 50:1 的衰减设置，具有 200KΩ和 400KΩ 的输入阻抗，以及 1 pF 的低输入电容，可以最大程度地降低电路负载；具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
PDF 1.09MB
带宽高达1GHz
测量电压±20V至±60V
输入电容低至1pF
提供10:1, 20:1, 50:1衰减
兼容50Ω示波器，USB供电
安全进行浮地信号测量
| 参数 | DP6020B | DP6040B | DP6060B | |
|---|---|---|---|---|
| 带宽（-3dB） | 1GHz (参考图1频率响应曲线) | 1GHz (参考图2频率响应曲线) | 1GHz (参考图3频率响应曲线) | |
| 上升时间 | ≤350ps | |||
| 精度(读数的%) | ±1% | |||
| 衰减比 | 10:1 | 20:1 | 50:1 | |
| 最大差分测量电压(DC + Peak AC) | ±20V | ±40V | ±60V | |
| 最大共模输入电压 | ±20V | ±40V | ±100V | |
| 最大额定输入电压(每一端对地) | ±30V | ±60V | ±100V | |
| 输入阻抗 | 单端对地 | 100kΩ | 200kΩ | 200kΩ |
| 两输入端 | 200kΩ | 400kΩ | 400kΩ | |
| 输入电容 | 单端对地 | <2pF | <2pF | <2pF |
| 两输入端 | <1pF | <1pF | <1pF | |
| 输出电压摆动 | ±2V (驱动50Ω示波器输入) | ±2V (驱动50Ω示波器输入) | ±1.2V (驱动50Ω示波器输入) | |
| 偏置(典型值) | ±5mV | ±5mV | ±5mV | |
| 偏置调整范围(典型值) | ±20mV | ±20mV | ±20mV | |
| CMRR | 50Hz/60Hz | >80dB | >80dB | >80dB |
| 100kHz | >60dB | >60dB | >60dB | |
| 1MHz | >50dB | >50dB | >50dB | |
| 50MHz | >40dB | >40dB | >40dB | |
| 100MHz | >30dB | >30dB | >30dB | |
| 500MHz | >15dB | >15dB | >15dB | |
| 1GHz | >10dB | >10dB | >10dB | |
| 噪声(Vrms) | <4.5mV | <9.0mV | <22mV | |
| 过载指示电压阈值 | ≥20V | ≥40V | ≥60V | |
| 延时时间 | 探头主机 | 6ns | ||
| BNC线(1m) | 5ns | |||
| 过载指示灯 | 过载时，指示灯红灯亮 | |||
| 终端负载要求 | 50Ω | |||
| 电源 | USB 5V/2A适配器 | |||
版本：2025
