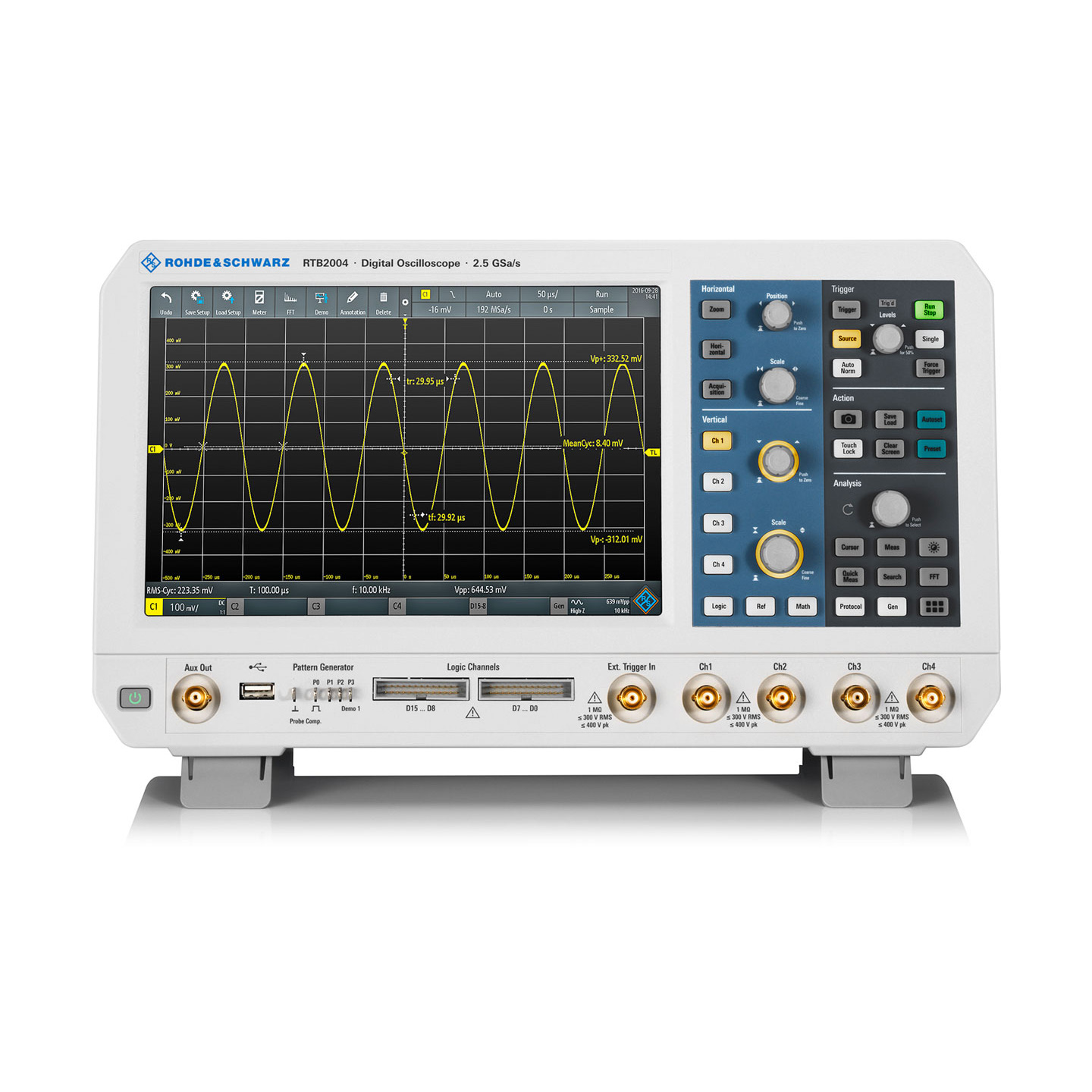

R&S®RTB2000 示波器

主要特点

  • 带宽:70 MHz 至 300 MHz
  • 采样率:最大 2.5 Gsample/s
  • 存储深度:最大 20 Msample
  • ADC 分辨率:10 位
  • 显示屏:10.1" 电容式触摸屏

“十”力钜献,显示更多信号细节

R&S®RTB2000 示波器“十”力非凡,它将 10 位 ADC、10 Msample 存储和 10.1" 触摸屏以及智能操作理念完美结合,非常适用于大学实验室、嵌入式设计开发过程中的故障排除以及生产和维修部门。

I    垂直分辨率是一般 8 位 ADC 的四倍。
I    始终保持高采样率
I    具备同级别中最高显示分辨率的最大显示屏

信号分析:快速获取结果

可查看存在于大信号中的小信号细节

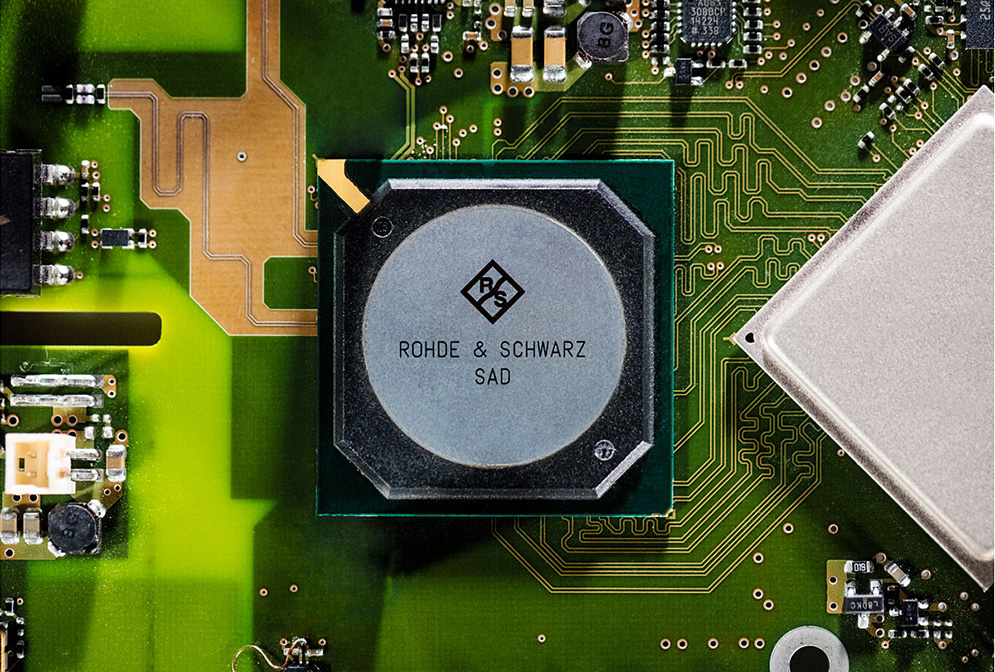

R&S®RTB2000 使用罗德与施瓦茨设计的定制化 10 位模数转换器,与传统 8 位模数转换器相比,波形精度提升到 4 倍。分辨率越高,波形越清晰,进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时, 在单次捕获中,需要同时测量开关设备开启和关断时的电压。

在全带宽下采集时间更长

10 Msample(标配);20 Msample(交织模式)

R&S®RTB2000 提供一流的存储深度:每个通道的存储深度达到 10 Msample,在交织模式下存储深度可达 20 Msample。这是同类示波器的 10 倍。用户可以在高采样率下捕获更长的采集序列,以便获得更详细的分析结果,例如分析开关电源的瞬态响应。

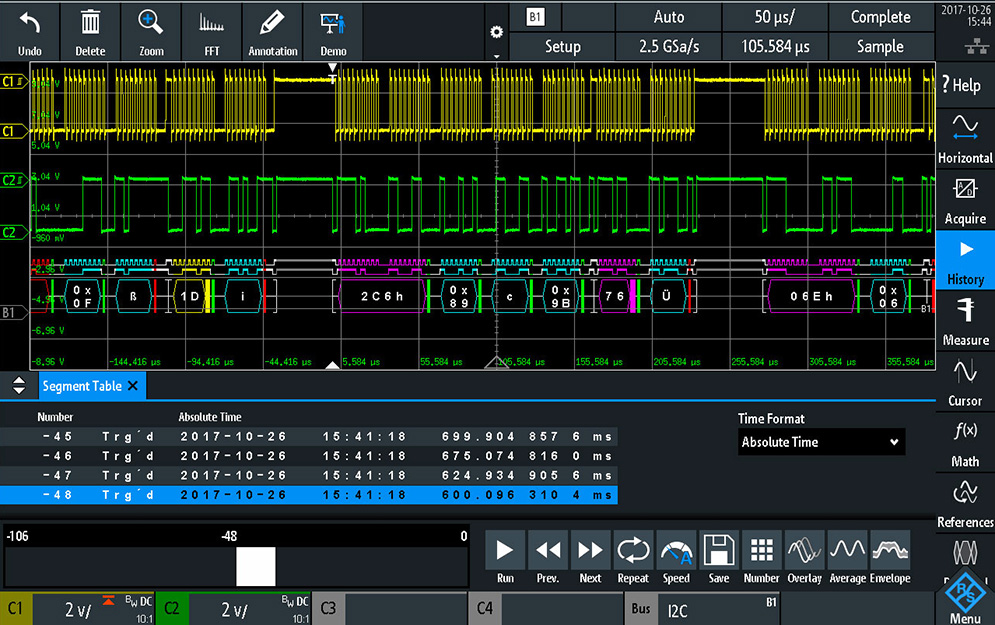

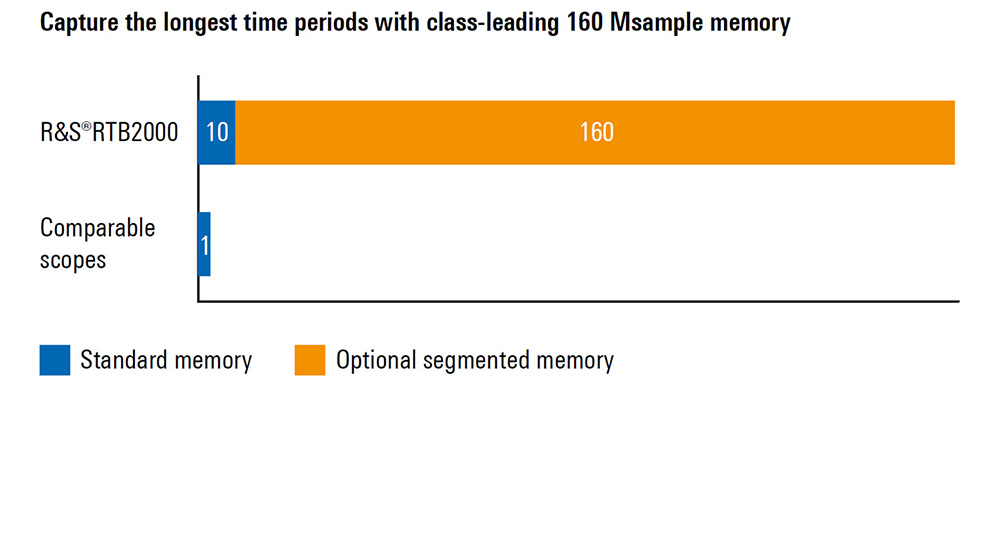

分段存储

160 Msample,带历史功能

R&S®RTB-K15 选件带有深分段存储功能,能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号(例如 I²C 或 SPI)。由于分段长度可调,因此 160 Msample 的存储深度能得到最优的利用。在历史模式下,160 Msample 最大分段存储深度存储的所有波形都可用于进一步分析。

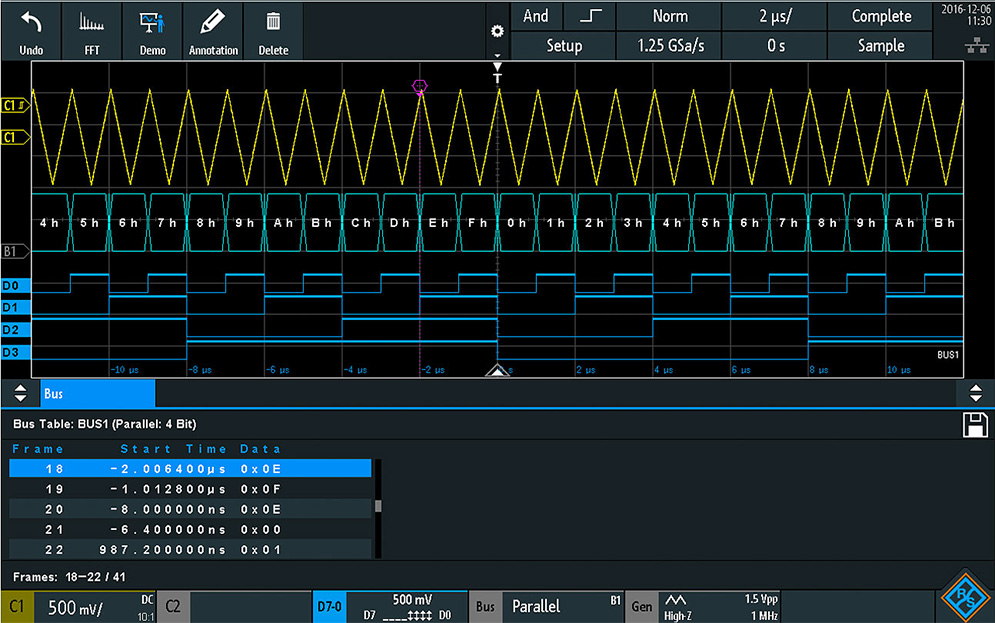

使用混合信号示波器选件进行逻辑分析

16 个附加数字通道

使用 R&S®RTB-B1 选件,每台 R&S®RTB2000 都可以升级为具有 16 个附加数字通道、直观易用的 MSO。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如,可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

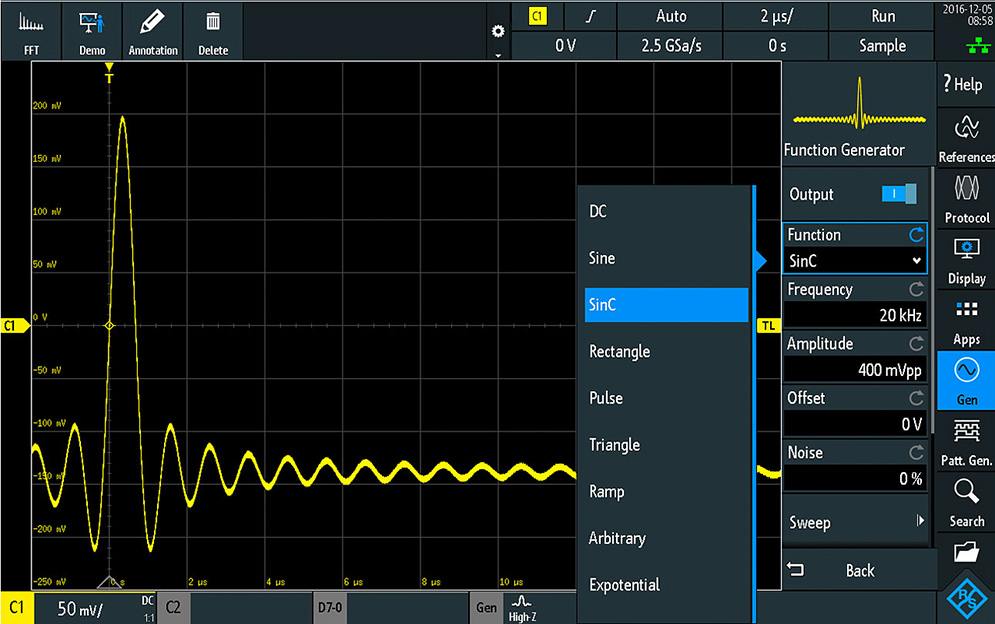

波形和码型发生器

生成模拟和数字激励

R&S®RTB-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s,适用于教育领域以及开发硬件原型。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外,此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以 CSV 文件形式导入,也可从示波器波形中复制。可使用预定义码型,比如 I2C、SPI、UART 以及 CAN/LIN。

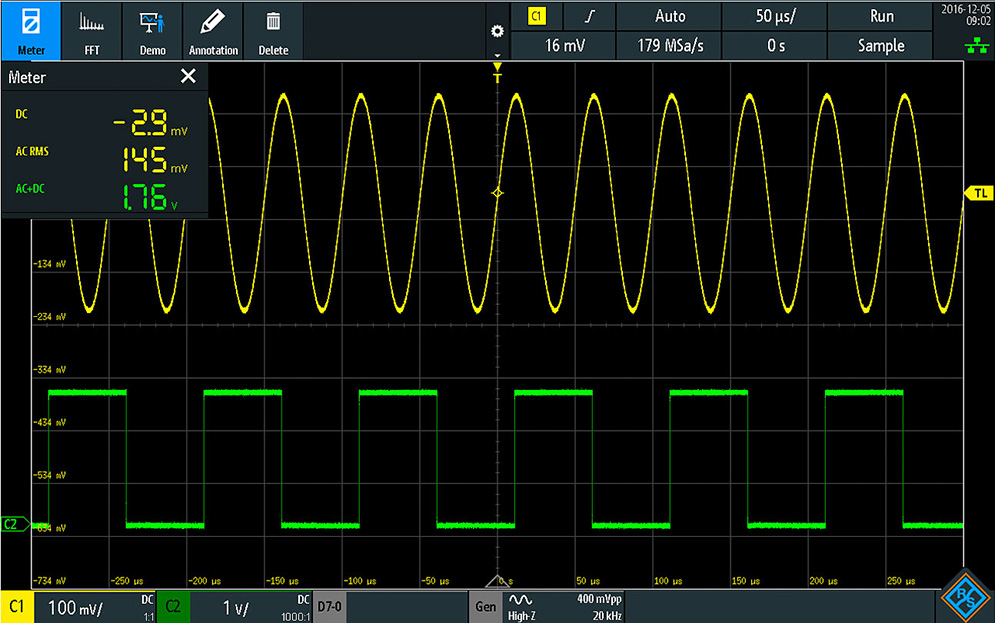

数字电压表

测量并显示电势

R&S®RTB2000 在每个通道上设有 3 位电压表 (DVM) 和 6 位频率计,可实现同步测量。标配测量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。
