R&S®RTP 示波器

主要特点

  • 带宽:4 GHz 至 16 GHz
  • 最大采样率:40 Gsample/s
  • 最大存储深度:2 Gsample
  • 实时去嵌
  • 所有触发类型均支持全带宽
  • 最高 16 位分辨率

实时信号完整性

R&S®RTP 高性能示波器将一流的信号完整性与出色的波形捕获率相结合。它结构紧凑,内部集成定制化的前端 ASIC 和实时处理硬件,能够以前所未有的速度执行准确测量。

I    波形捕获率高达 750,000 波形/秒,可快速查找信号故障
I    高精度数字触发,无带宽限制
I    实时去嵌,用于触发和快速波形捕获
I    紧凑设计,静音运行,适用于任何实验室环境
I    +/-0.25 dB 平坦频率响应,实现精确测量

实时信号完整性

快速执行高精度测量

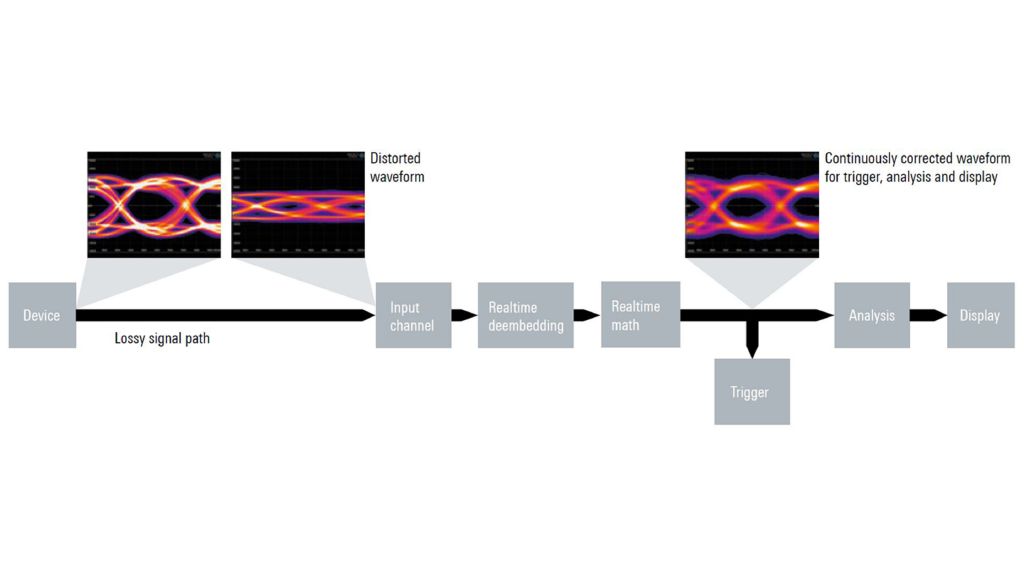

罗德与施瓦茨借助其多年的专业技术,设计出一流的模拟集成电路。在模数转换器后直接使用功能强大的处理组件对被测设备的传输路径进行实时校正,同时保持 750,000 波形/秒的最高波形捕获率。

  • 平坦的频响和出色的 SFDR,可实现精确测量
  • 实时去嵌,可实现快速捕获和精确触发
  • 针对差分信号的实时数学运算
  • 基于硬件加速的直方图和模板测试
  • 16 位 HD 模式增加实时分辨率


多种仪器功能

集成式设备的时间相关性测量

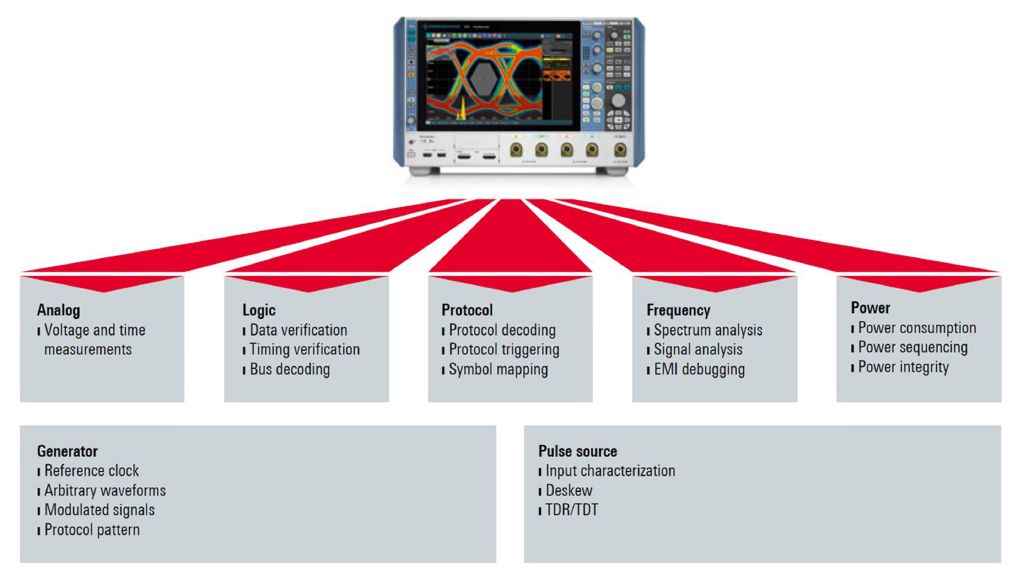

R&S®RTP 示波器将多种测试仪器功能集于一体,可对多种信号类型执行时间相关性分析:

  • 高带宽模拟通道,可用于测量高速信号和宽带射频信号
  • 快速响应 FFT,可用于频域分析
  • 通用混合信号示波器,可用于低速串行总线的逻辑分析或协议测试
  • 丰富的串行协议选件可供选择
  • 支持多路 18 位高精度电压和电流通道
  • 任意波形发生器
  • 16 GHz 差分脉冲源


结构紧凑,轻松配置

满足未来需求的 4 GHz 至 16 GHz 平台,适合所有实验室环境

R&S®RTP 仪器平台专为较小工作台空间和最低噪声环境而设计。此平台满足未来需求,具有多个选件插槽以及带宽和内存升级选件,具备安全投资性能。

  • 极其紧凑、静音的高性能示波器,适合所有实验室环境
  • 根据用户需求可升级:4 个硬件选件插槽、软件选件以及带宽和内存升级
  • 使用触摸屏和罗德与施瓦茨标准图形用户界面,快速操作仪器


相关解决方案

  • 超宽带(Ultra Wide Band,UWB)技术是一种无线载波通信技术,它不采用正弦载波,而是利用纳秒级的非正弦波···
