IsoVu 光隔离探头 TIVP1,TIVP02 ,TIVP05

主要特点：

IsoVu 技术使用光纤供电和光模拟信号路径，以在测量系统和 DUT 之间实现完全光电隔离。这种隔离的重要优势是允许探头在共模电压下独立浮动。

  • DC 时 160 dB (100,000,000:1) CMRR
  • 100 MHz 时高达 120 dB (1,000,000:1) CMRR
  • 1 GHz 时高达 80 dB (10,000:1) CMRR
  • ±60 kV 共模电压范围
  • 高达 ±2500 V 差分输入电压范围
  • 高达 ±2500 V 偏置范围



更低共模噪声，更多详细信息

IsoVu 技术采用光纤供电和光模拟信号路径，以在测量系统和 DUT 之间实现完全的电隔离。由于支持探头在共模电压下独立浮动，隔离可大大降低共模干扰。

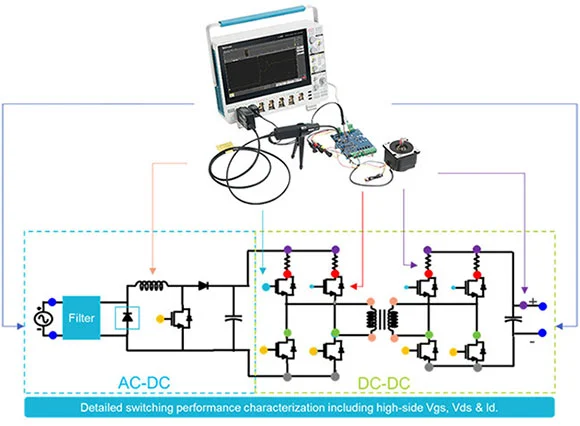

与 4、5 或 6 系列 MSO 相结合，IsoVu 提供一种高效、可靠的方式解决快速参考转换的高带宽差分信号，从而使您能够花费更少的时间进行各种“盲目设计”工作：

  • 电源中的浮动测量

  • 通过分流电阻测量电流

  • 调试 ESD 和 EMI 敏感性问题

  • 断开接地回路

带宽范围内的高差分电压

对于传统差分探头，您必须在高带宽和高电压之间做出选择。IsoVu 探头采用屏蔽同轴电缆和隔离功能，提供高带宽和 ±2500V 的差分电压范围。

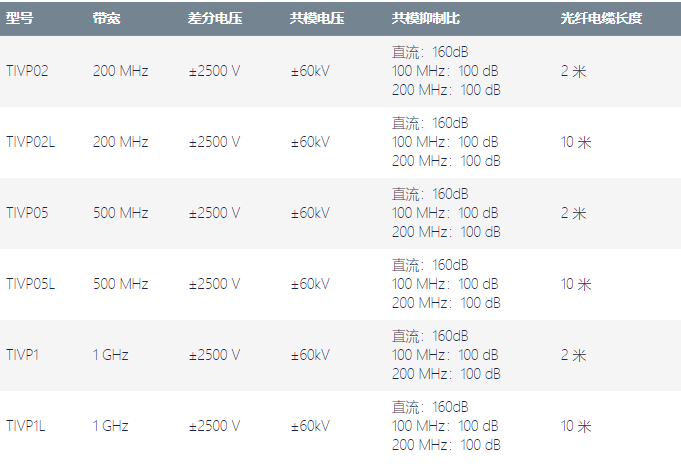

第二代IsoVu TIVP探头提供 200 MHz、500 MHz 和 1 GHz 的一系列带宽，以适合您的预算并构建具有特定项目所需性能的工作平台。

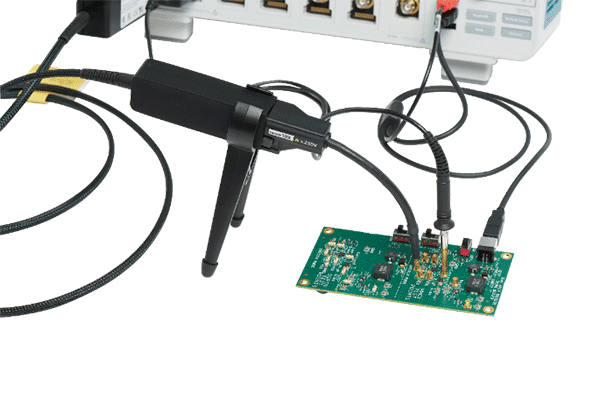

采用节省空间设计的创新技术

第二代IsoVu探头提供与我们的原始 IsoVu 探头相同的带宽、共模抑制性能和电压范围，但尺寸仅为其 1/5，且去除单独的控制器盒。紧凑的探头和示波器连接器中含激光器和模拟电子技术。较之原始 IsoVu 探头，第二代光隔离探头还具有：

  • DC 增益精度更佳

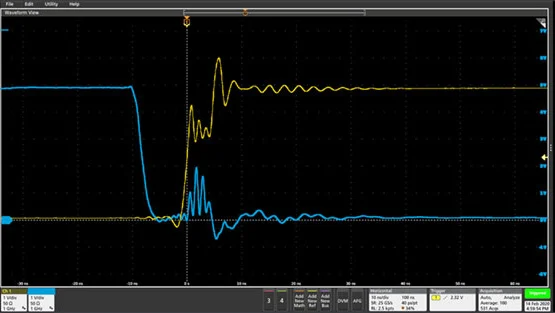

  • 更好的阶跃响应特性

  • 更多内置量程

连接简单，性能更高

IsoVu 探头端部具有一系列可提供高性能和可及性的连接件和附件。

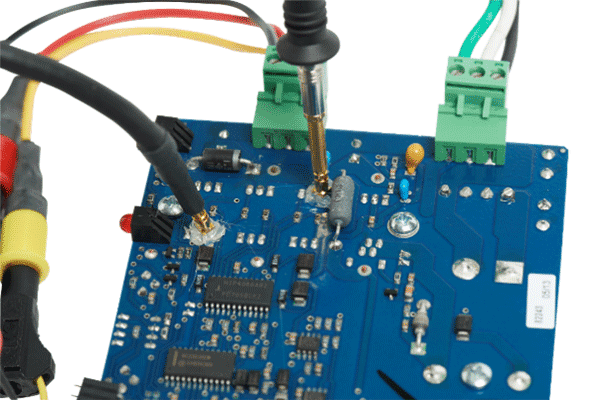

例如，MMCX 连接器是经济的、可广泛使用的连接器，可提供稳定的免手持的测试点，并提供优秀的带宽和共模抑制。其坚固的金属主体屏蔽中心导线，并最大程度地减小接地环路面积，从而将干扰降至最低。

其他附件也可用于使探头端部适应多种连接方式。对于需要大于 ±250V 差分电压的应用，还可另外提供 0.100 " 和 0.200 " 间距的方针端部。

不使用探头时，传感器探头在探头 SMA 连接器处具有 1MΩ 和 50Ω 可切换终端。此功能可以有效地向任何兼容示波器添加隔离通道。
