半电波暗室建设中需要考虑的因素有哪些

发布日期:2024-04-11     269 次

半电波暗室又称电磁兼容暗室,类似于全电波暗室。目前已广泛应用于各行各业,主要用于电磁辐射骚扰测量和电磁辐射敏感度测量,而不是无电磁波干扰的开放试验场。暗室尺寸一般分为标准10m电波暗室、5m电波暗室和3m电波暗室。那么建造半电波暗室需要考虑哪些因素



1.电波暗室的尺寸:

你需要知道要建造的暗室是标准的10米电波暗室还是标准的3米电波暗室,还是根据你的场地要求定制尺寸的电波暗室;电波暗室是否应配套建造屏蔽控制室和放大器室,其长度、宽度和高度,以及它们建在暗室的哪个方向。

2.屏蔽门的类型、尺寸和数量:

屏蔽门分为单刀、双刀、三刀等不同类型,包括电动、气动和手动。您应根据您未来被测设备和人员的方便性以及屏蔽门的屏蔽性能、耐久性、可靠性、易维护性等综合考虑选择它们。

3.屏蔽板的类型和连接方式:

由于暗室制造商使用的屏蔽板类型不同,屏蔽板之间的连接方式和工艺也不同。为保证良好的接触紧密性和电气连续性,应注意屏蔽板与屏蔽板之间的连接方式。

4.屏蔽室的屏蔽性能:

让暗室制造商提供其电磁屏蔽室可以达到的具体屏蔽性能指标(给出具体值),包括磁场、电场、平面波、微波的屏蔽性能指(从低频段到高频段)。

5.吸波材料:

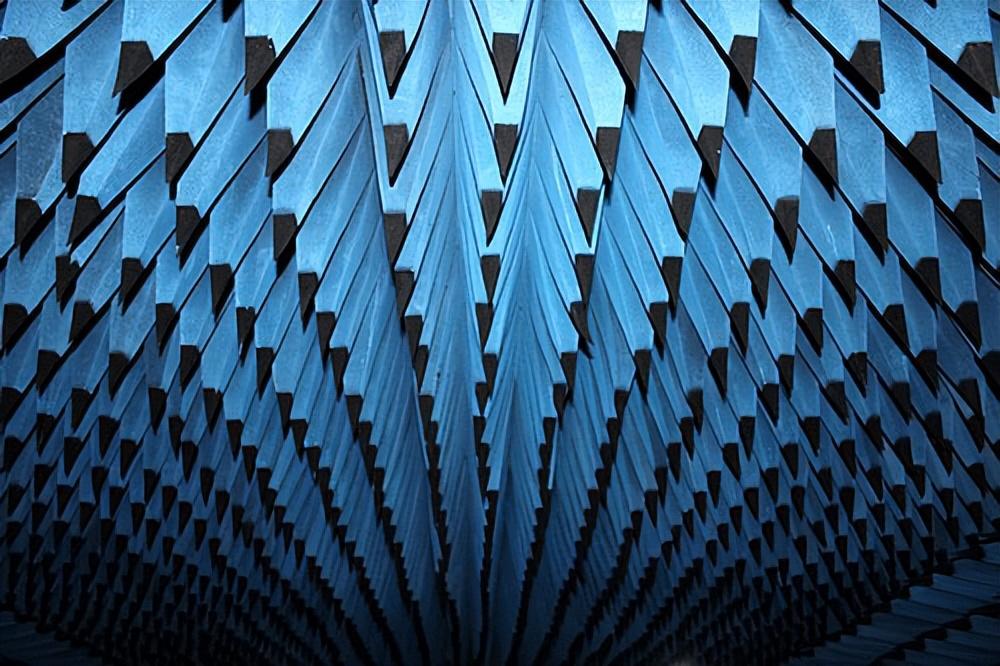

注意暗室制造商使用的吸波材料的制造商和型号(包括铁氧吸波材料和尖劈吸波材料);注意吸波材料的组成结构及其耐高温、高湿度和阻燃性;了解其长期使用是否容易变形,以及不同频带内各种吸波材料的吸波性能,了解其在暗室内的铺设方法、位置和功能。



6.电源线和信号线滤波器:

考虑未来暗室使用的电源类型及其最大功率,如测试设备、测试设备、辅助设备和照明系统是否应使用380v.220v.110v交流电压、测试和测试设备是否需要直流电源、数量、特殊测试设备和辅助设备是否需要特殊滤波器等,供应商需要提前准备这些电源线和信号线滤波器。

7.信导板和波导通风窗:

波导通风窗需要安装在暗室与排气扇或空调系统连接。注意波导通风窗的频段设计,其屏蔽性能应符合屏蔽室的屏蔽性能。信导板用于安装不能直接通过屏蔽墙安装的端子或信号接口;信导板的安装数量、位置、端子的数量和类型应与测试设备供应商讨论确定。

8.火灾报警装置和照明设施:

注意选择无线电干扰的照明设施;火灾报警装置的安装不应影响暗室的性能。

9.暗室内自动化装置:

暗室内的自动化装置包括天线升降塔、转盘和监控系统以及可以控制它们的控制器。天线升降塔的选择应考虑制造商。型号和安装天线的适配器是否得到测试设备的支持(即连接到测试设备的测试软件是否支持其驱动程序);转盘还应得到测试设备的支持,并根据测试设备的大小确定转盘的大小和承载能力,并考虑转盘的旋转角度和定位精度;监控系统包括安装在暗室的摄像头和控制室的监控器,可根据实际使用情况选择摄像头和监控器的数量,摄像头应选择频率范围宽、场强高、无射频干扰信号的正常工作,并安装在无饭射击区域。

10.暗室性能测试及保修培训:

由于暗室不仅适用于emc中的emi测试,也适用于ems中的辐射抗干扰测试。因此,暗室的性能测试应包括暗室屏蔽体完成后的屏蔽性能测试、所有暗室完成后的场地衰减测试和场均匀测试。这些测试应根据合同要求和国际暗室施工验收的相关标准进行。选择权威机构认可的知名测试机构。暗室的保修及配套设备、部件的保修及培训应写入合同。

无论从功能、结构形式、材料选择、安装形式等方面,半电波暗室的种类很多。我们应该明确测试频率的范围。被测对象可能占据的最大空间。实验室的主要应用标准。只有具备自身的资金状况和未来可能的扩展升级需求,才能有最佳的电波暗室建设方案,达到最佳效果
