EMC滤波器的时域测试

发布日期:2024-04-16     128 次

一般来说,对于EMC滤波器,我们只关心它的常规性能和频域性能。对于EMC滤波器,因为传输线本身会产生一定的电磁干扰,因此测试信号不可避免地会产生一定程度的衰减。此时,我们必须在时域测试它的传输性能。

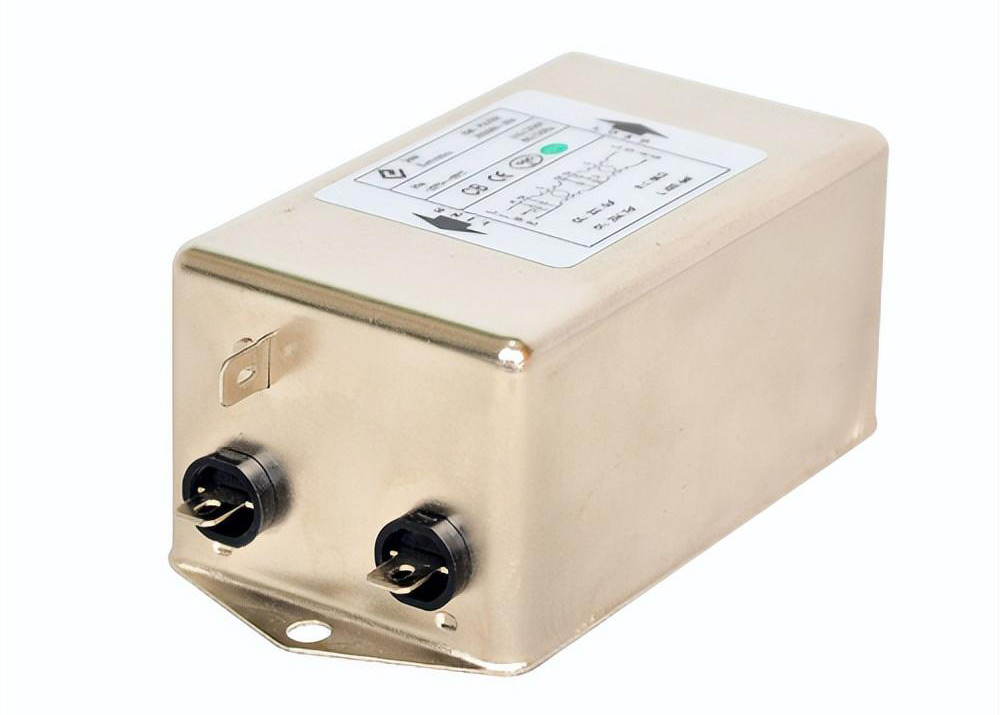

EMC 电源滤波器

用50KHZ的方波对电容值为8000pF的EMC滤波器插针进行滤波,发现EMC滤波器管脚在时域上的升降边有明显的变化。在频域上,滤波后的方波信号的高频分量被滤除。

对于同一个EMC滤波器插针,方波频率越高,EMC滤波器引脚对谐波信号衰减越大,方波波形上升和下降时间越长。同样,对于相同频率波形,EMC滤波器容限越大,方波上升时间越长。

随着EMC测试的复杂性和测试工作量的迅速增加,对测试设备的功能、性能、测试速度、测试精度等方面的要求也日益增加。在这种情况下,传统的手工测试已经很难满足要求,国标(GB)和国标(GJB)要求电磁兼容测试须自动进行,对数据后处理也有严格的要求。因此,发展电磁兼容自动化测试已成为趋势。
