高通第六代骁龙8至尊Pro版芯片封装设计图首曝

发布日期:2026-02-11     0 次

2 月 10 日,有网友在闲鱼平台发帖,分享了一组图片,展示了高通第六代骁龙 8 至尊 Pro 版(Snapdragon 8 Elite Gen 6 Pro,SM8975)芯片的封装设计。

内容如下:

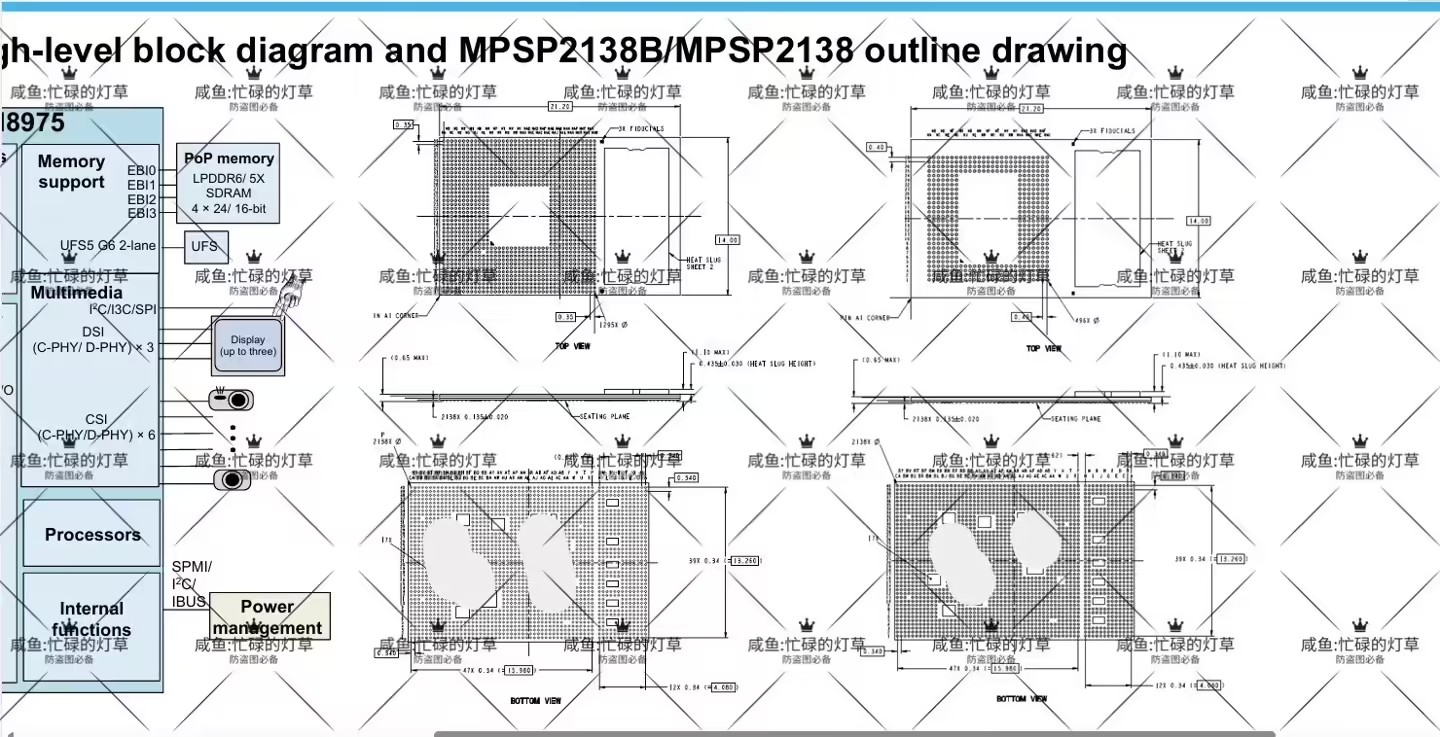

sm8975 作为下一代 elite,支持 LPDDR6 和 5x 和 ufs5,并且为了支持 LPDDR6 和兼容 5,做了大小 cpu;

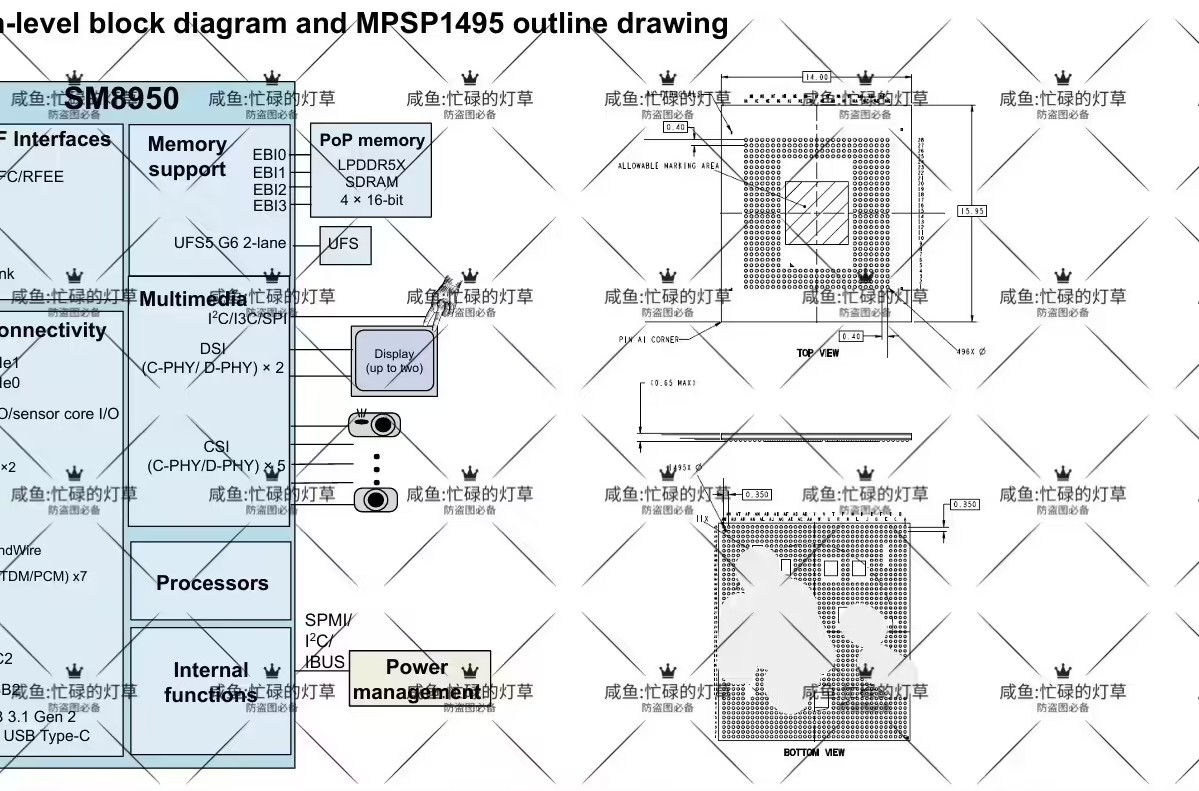

sm8950 看起来就普普通通,只有普通的 LPDDR5,其他介绍高通写得也很简单,甚至 QRD8950 都只有一个 sku,还是 1s 供电的。

基于曝光的设计图,高通第六代骁龙 8 至尊 Pro 版采用三星首创的 HPB(散热路径块)技术。



在传统的封装设计中,DRAM(内存)(核心股)通常直接堆叠在 SoC(系统级芯片)上方,导致芯片核心热量难以散发,犹如“给发热的引擎盖了床棉被”。

而 HPB 技术则在芯片封装顶部直接加装了一层散热片(Heat Slug Sheet),取代了原本阻碍散热的结构。这一改变为芯片核心提供了“呼吸空间”,极大地提升了热传导效率。外界普遍认为,这项技术将帮助该芯片在不触碰温度墙的前提下,稳定实现 5.00GHz 的超高频率。

散热技术外,封装设计图还显示高通第六代骁龙 8 至尊 Pro 版采用先进的叠层封装(Package-on-Package)内存技术,并提供了极高的配置灵活性:既支持 4 x 24-bit 的 LPDDR6 内存,也兼容 4 x 16-bit 的 LPDDR5X 内存,方便合作伙伴根据成本调整配置,并支持双通道 UFS 5.0 存储标准。
