提高效率的必备工具——光时域反射仪(以下统称OTDR)
OTDR的工作原理：基于瑞利散射和菲涅尔反射两种现象。（具体解释此处就不赘述了，各位看官可自行度娘处查询）

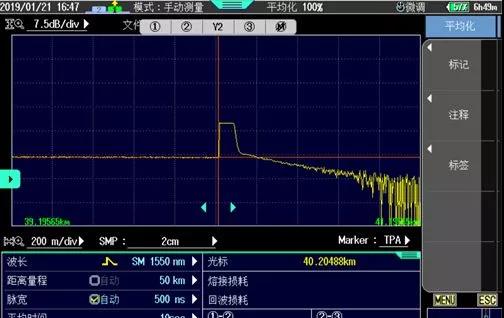

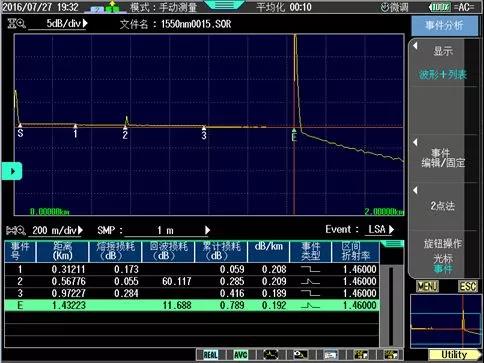

对操作人员而言，在工作中我们很多情况下是使用光时域反射仪的平均测量模式。这个模式下，在一定时间内，激光器发出多次脉冲光。接收器和微处理器将多次返回的光脉冲进行平均处理，进而得到一条稳定的曲线，如下图所示：
平均化测量的好处在于，得到的曲线稳定可靠。通过长时间测量，尽可能的将所有事件点准确测出，并消除了噪声的干扰。
但是OTDR还提供了另一个测量模式——实时测量。
顾名思义，在实时模式下，我们能够看到每一次测量的曲线，而不是多次测量后的平均值。
那么相对于我们常用的平均模式，实时模式有什么特别适合的工况和优势呢？
适用的情况：由于实时模式下能够看到每次测量的曲线，所以更加适合测量和观察处于变化之中的光缆链路。比如正在生产的光缆产线、光缆的铺设、链路割接监测等等。所以实时模式一般用于校纤、熔接和判断故障点这些情况。
而由于实时模式不需要长时间进行平均化，所以测量速度更快，结果的反馈更快，可以帮助操作人员更迅速的了解链路当前情况。
并且依托于横河（YOKOGAWA）OTDR的实时模式也有了更多的功能和优势：

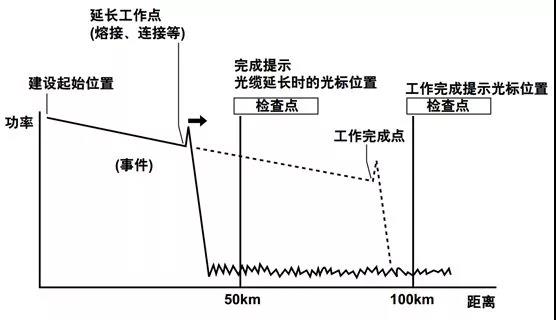

在光缆熔接工作中，使用者可以通过在原有末端之外设置一个“检查点”来实时监测熔接工作的完成情况。
当熔接完成时，实时测量的光纤末端会越过我们设置的检查点，这时AQ7280给出提示信息（信息提示和报警声）表示安装已经结束。
所谓“鹰眼”，即为高分辨率测量模式。将仪表的采样点集中到我们关注的一小段光纤上，而不是均匀分布于链路。这样就可以提高关注点附近的采样分辨率，降低采样间隔，如鹰眼一般，快速而准确的捕捉到（shi）猎（jian）物（dian）。
在长距离测量时，使用高采样分辨率，可以降低距离偏移误差。根据AQ7280的精度计算公式（±0.75+2x10-5x测量距离+采样分辨率）随着分辨率的减小，用户可以更加准确的定位实际故障点位置，提高距离精度。定位越快，故障排除也就越及时。
举例来说，我们分别使用普通分辨率（32m）和高分辨率（2cm）测量100km的光纤链路：
100Km测量误差：
正常测量：0.75+2x10-5x100Km+32= ±34.75m
鹰眼模式：0.75+2x10-5x100Km+0.02= ±2.77m
可以看出，鹰眼模式在距离精度上的优势非常明显。
“鹰眼”的使用方法(仅适用于AQ7280系列OTDR)

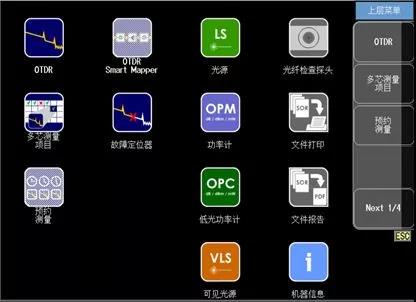

1、 从主菜单选择“OTDR”；

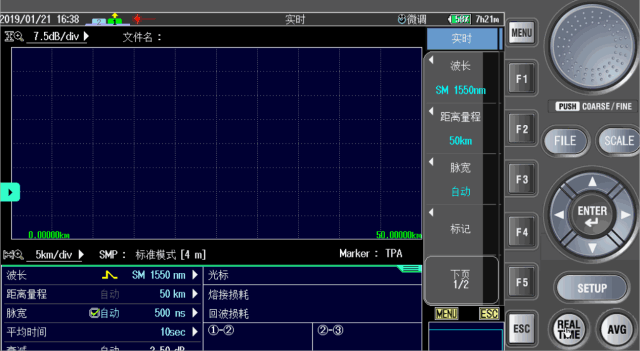

2、 点击“实时”开始测量，屏幕右侧显示实时测量菜单；
3、移动光标，至所要分析的区域中心；
4、点击“下页”-“测量范围修改”-点击“采样分辨率”，设置采样分间隔（默认为标准模式），设置为2cm；
5、在实时屏幕上可以调节左右测量范围，然后点击AVG，进行准确测量。
以上功能解释均基于横河（YOKOGAWA）的OTDR系列AQ7280产品。
