电源抑制比是什么意思?电源抑制比怎么提高?

发布日期:2023-12-14     229 次

一、电源抑制比的概念

电源抑制比(PSRR)又称电源噪声抑制比,是指在电路中,当电源发生噪声时,电路输出端对电源噪声的抑制程度,一般使用分贝(dB)单位表示。电源噪声多数来自于电源线路中的电感、电容、功率管等组件,在电路工作过程中,电源信号可能发生抖动,从而产生对电路各个部分的影响,导致电路输出端的干扰和误差。

二、电源抑制比的意义

在很多应用中,大部分精度和带宽实际上都由电源噪声抑制比所决定,因为电源噪声抑制比高,就能保证电路输出端的干扰和误差较小,成为保证电路稳定可靠工作的重要因素。例如在高性能模拟转换器中,需要对输入信号进行高精度转换,而转换器的输出端即为整个系统的响应,如果电源噪声抑制比太低,将会引入电源噪声干扰,从而导致系统精度下降。因此,提高电源噪声抑制比是提高系统性能和输出信号质量的重要手段。

三、电源抑制比的影响因素

1、电源噪声的频率范围:在电源噪声的频率范围内,电源抑制比会逐渐降低或变化。在工作频率范围内,电路对电源噪声的抑制能力会不断增加,但超出该范围,抑制能力会降低或失效。

2、电源线路的阻抗匹配:当电源线路的阻抗与负载端的阻抗不匹配时,会导致电源噪声抑制比下降。电源线路应该采用合适的电源滤波器,使得电源输出端的阻抗和负载端的阻抗匹配,以提高电源噪声抑制比。

3、电源线路的稳定性:电源线路的稳定性也会影响电源噪声抑制比。如果电源线路内部存在电流过大、功率管损坏等情况,将导致电源抑制比下降或失效。

四、电源抑制比的提高方法

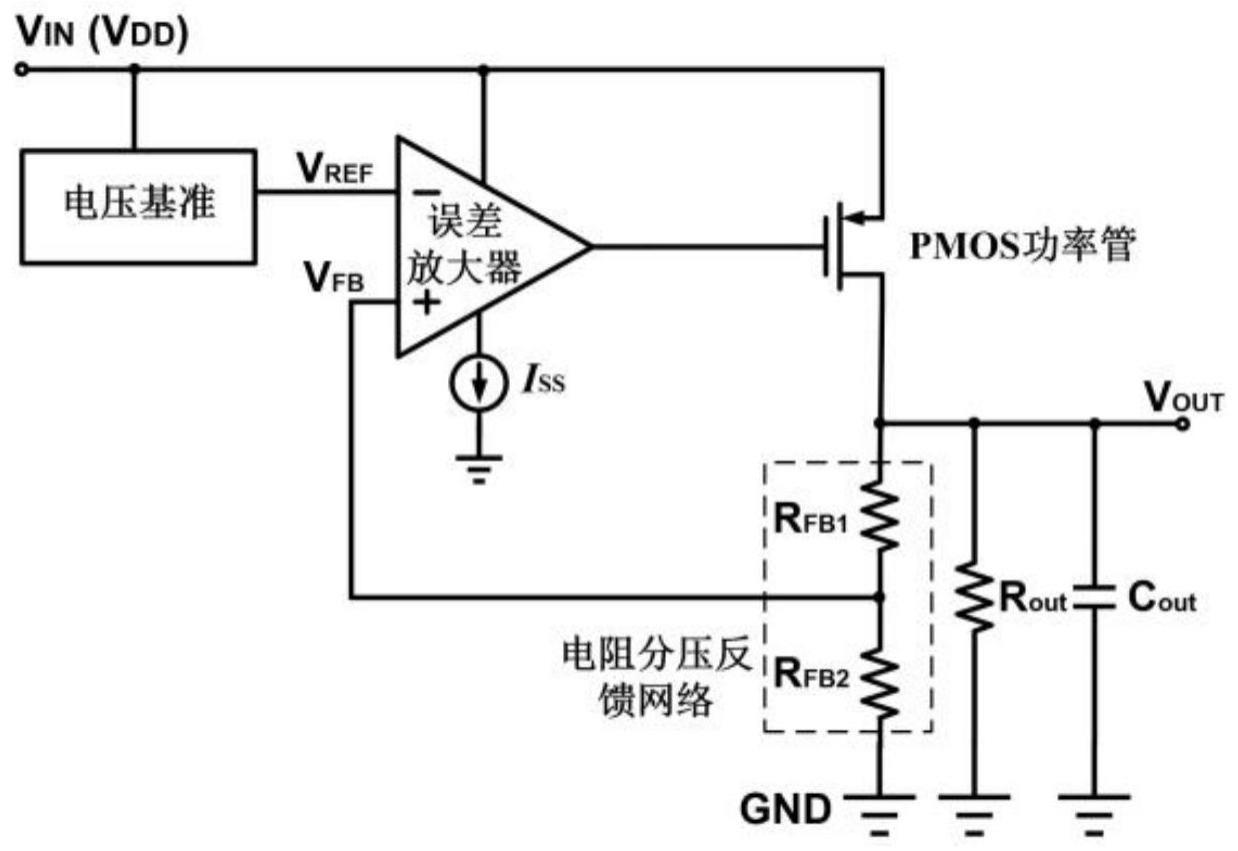

1、使用低噪声线性稳压电源

线性稳压电源比开关稳压电源更具有稳定性,能够提供更加稳定、低噪声的电源,从而提高电路的稳定性和电源抑制比。

2、使用合适的电源滤波器

电源滤波器主要是利用电感和电容的滤波特性,将电源信号中的高频噪声滤除。在设计电源滤波器时,需要根据工作频率和所需抑制比进行参数选择,消除电源噪声的影响,提高电路的稳定性和输出信号质量。

3、合理布线

在抑制电源噪声方面,合理的布线设计也非常重要。关键信号线路需要设备地面共模抑制(CMRR)和差分模式噪声抑制(DMRR)电路的支持。同时,还要注意降低电源线路的电阻和电抗,以减少电源噪声的穿透和影响。

总之,提高电源抑制比可以有效消除电源噪声对电路的干扰和影响,提高系统的性能和精度,因此需要在设计和选型方面,重视电源噪声抑制比的影响,采取相应的措施提高电源噪声抑制比。
