钳形电流表的正确使用方法以及注意事项

发布日期:2024-04-23     46 次

概述

“钳形电流表“简称“钳表”,它是一种不需要断开线路就可以直接测量交流电路的携带式仪表。有些钳表采用霍尔感应原理,甚至还可以测量直流电流。

钳表插上表笔,可变身为一个数字万用表。这样一来,钳表不仅可以在不断开电源的情况下测交直流电流,还可以测量电压、电阻、电容、温度等。因钳表比万用表还实用,携带也方便,所以得到了广泛应用。


工作原理

首先我们要简单了解一下钳表的工作原理,这对我们正确使用钳表非常有帮助。再来简单介绍一下钳表的工作原理,下图是钳表的原理简图:


图示 钳表原理图

从上图可以看出,钳表的工作部分实际上就是由一个开口式电流互感器和一个电流表组成。当被测电线从电流互感器中穿过时,被测电线电流产生的磁场会在电流互感器上感应出电流,然后通过电流表显示出来。被测电线电流越大,产生的磁场越强,从而在电流互感器上感应出来的电流越大,电流表读数也越大。


使用方法:

1 . 检查钳表外观十分破损,钳口是否能闭合紧密。(如果外观破损,严禁使用)

2 . 根据被测电线电流大小来选择合适量程(如果不知道电流大小,就用最大档先测一下,然后再换到相应档位)

3 . 打开钳口,将被测导线放入钳口中央。(注意,导线不需要剥皮)然后松开手指,让钳表自动闭合

4 . 读数

5 . 读数完毕,打开钳口,拿出被测导线,并把档位置于关闭状态。


图示 钳表测量方法


钳表使用注意事项:

1. 测电流时,每次只测一根导线或者同一相的电流。

如果一次测两条线,那么测出来的结果是两条导线的电流之和。(注意:电流不仅有大小还有方向;如果电流方向相反,那么总电流为两个电流数值相减)

例如:当你同时测灯泡的零线和火线时,由于零火线电流大小相等、方向相反,产生的磁场完全抵消。所以测出来的结果应该为零。

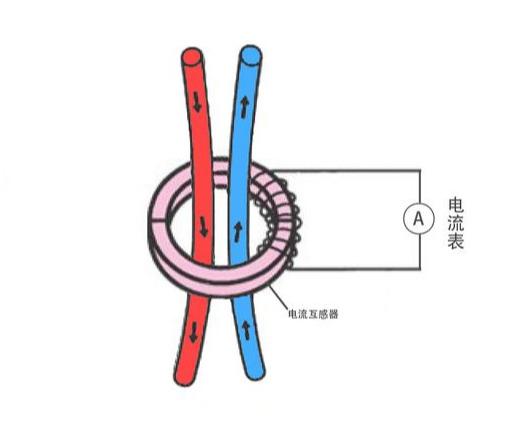

图示 钳表测零火线

如果测出来的结果不为零,那么说明灯零线和火线的电流大小不相等,说明灯的零线或者火线有电流流向其他地方。比如:漏电。

漏电保护装置里的零序互感器就是根据这个原理来判断设备是否漏电。

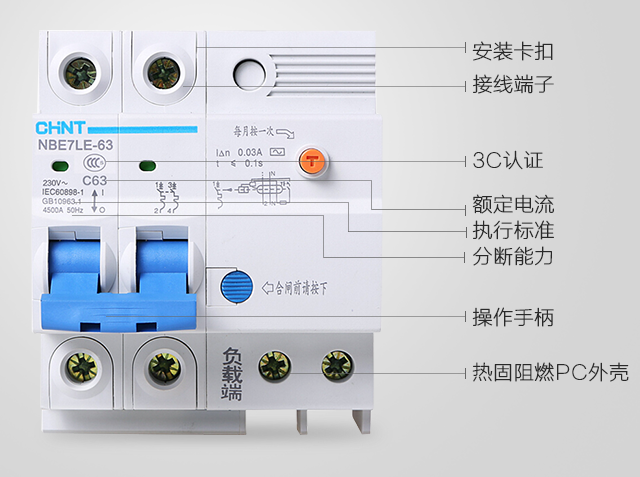

图示 漏电开关

2. 钳表在使用的过程中,钳口必须保持干净、闭合紧密。

从上面的原理图可以看出,钳表是由一个开口式电流互感器和电流表组成,当钳口不干净或其他原因造成钳口闭合不紧密,这样就会有很多漏磁,从而造成很大的测量误差。

3. 钳表可以在不断开电源的情况下测量电流,但是换挡必须把导线从钳口里拿出来。

我们都知道钳表是由一个开口式电流互感器和电流表组成。而电流互感器在运行的过程中二次线路不允许开路,否则会产生很高的电压。所以在带电的情况下换挡,钳表内部会产生甚至几千伏的电压,严重威胁到仪表和人身安全。

4. 测量小电流时,为了降低测量误差、提高精确度,可以将被测导线绕几圈。然后将测量数值除以圈数就可以得到实际电流值。

注意:圈数要以钳口中央的圈数为准。

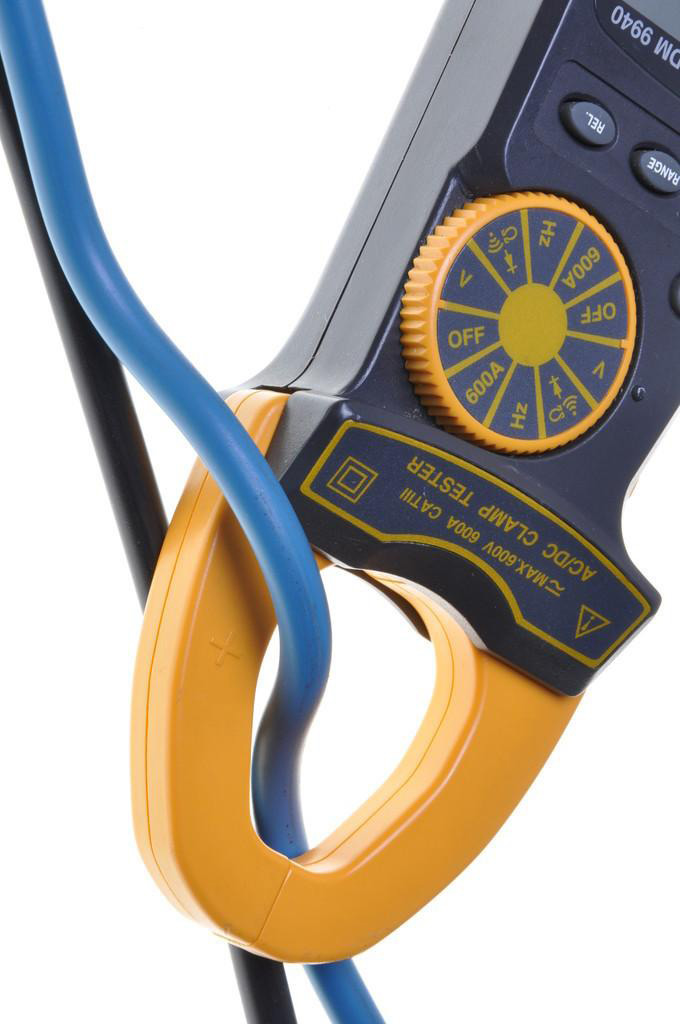

图示 被测导线绕3圈
