制造商和消费者都在试图摆脱对化石燃料能源的依赖,电气化方案也因此广受青睐。这对于保护环境、限制污染以及减缓破坏性的全球变暖趋势具有重要意义。电动汽车(EV)在全球日益普及,众多企业纷纷入场,试图将商用和农业车辆(CAV)改造成由电力驱动。

然而,这种转变使得电能需求快速增长,给电网带来了极大的压力。尽管能效很高,但电动汽车、数据中心、热泵等应用仍需要大量能源才能运行。

太阳能、风能、波浪能等新型可再生能源受到广泛欢迎,正逐渐成为主流。只有完全使用可再生能源的应用,才能被视为真正的“清洁”应用。

太阳能市场已经发展多年,相对成熟。Fortune Business Insights 的报告显示,目前太阳能市场规模估计为2730亿美元,到2032年有望增长到4360亿美元。2023年,北美太阳能市场占比超过了40%。

可再生能源应用中的电源转换挑战

太阳能发电量正在迅速增长。国际能源署(IEA)的数据表明,2022年,太阳能产生的电力比上一年度增长26%,达到1300 TWh。这标志着太阳能发电已超越风电,成为最大的可再生电力来源。

太阳能光伏(PV)板产生直流电(DC),而电网需要交流电(AC),因此中央光伏逆变器是大型并网装置不可或缺的一部分。光伏板产生的所有能量都会经过逆变器,因此逆变器效率具有重要影响。尽管太阳能取之不尽,用之不竭,但转换效率低下会导致输送到电网的能量十分有限。过程中所浪费的能量会转化为热量,进而又会构成严峻挑战,因为许多太阳能装置通常位于阳光充沛、温度较高的环境,如沙漠。

成本也是非常重要的考虑因素,可直接影响消费者的电费以及电力公司的盈利。为实现更高功率,许多中央逆变器并联使用多个转换模块,具体数量由每个模块的额定功率决定。每个模块功率容量越高,所需模块就越少,进而可以降低成本。

尽管电动汽车已经取得了长足进步,但CAV在向电力驱动转变方面仍进展缓慢。CAV体型较大,每次行驶消耗的燃料和产生的排放也更多,虽然数量上仅占汽车总量的2%,但其温室气体排放量占交通运输排放总量的28%。虽然商用客运车(如公共汽车)的电动化已经初见成效,但大多数大型卡车、建筑机械和农业车辆(如拖拉机)仍然依赖柴油驱动。现在,情况开始发生变化。为达到欧盟、中国和美国加州等全球市场严格的零排放法规要求,预计到2030年,电动卡车(纯电和混合动力)销量占比将从目前的5%增加到40%-50%。

相较于化石燃料商用车,电动商用车结构更简单,运动部件更少。在载重能力相同的情况下,电动车体积更小、可靠性更高、维护相关成本更低。目前电池成本大幅降低,电动CAV的总拥有成本已经低于内燃机(ICE)车辆。

与太阳能应用类似,效率也是电动CAV的关键要求。每辆车的电池电量有限,逆变器中转换过程的效率越高,车辆行驶距离就越长。或行驶同样的距离所需的电量就更少。

鉴于未来我们对太阳能和电动CAV的依赖,可靠性自然也就变得非常重要。

面向逆变器应用的先进电源技术

在三相太阳能光伏逆变器等的高功率应用中,三电平有源中性点箝位(ANPC)转换器是比较常见的拓扑。这种多电平拓扑结构专门用于提升系统的性能和效率。

普通中性点箝位(NPC)转换器使用二极管将直流链路电容的中性点连接到输出端。在ANPC配置(图1)中,箝位由开关执行,因此能够改善控制、减少开关损耗并提高效率,并且能相应地减少对散热措施的需求,从而有助于实现尺寸更小、成本更低的方案。

拓扑结构的布置方式降低了各个开关上的电压应力,从而提高了可靠性。此外,ANPC还能实现对电网有利的波形。

在逆变器应用中提供更高能效,这款IGBT模块了解一下

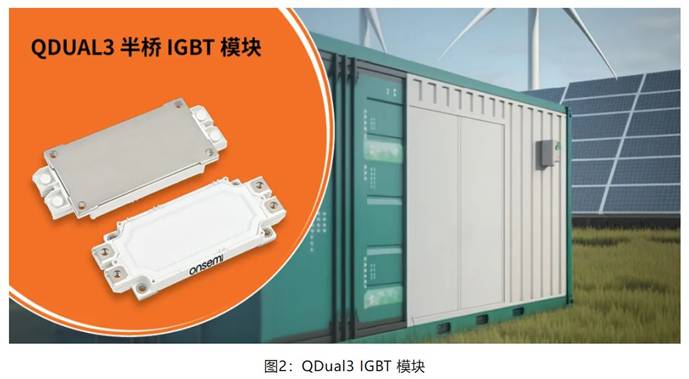

设计工程师可以通过并联多个功率模块,例如安森美的QDual 3 IGBT 模块,创建高性能三电平有源中性点箝位模块,其系统输出功率可达1.6 MW 至1.8 MW。


在逆变器应用中提供更高能效,这款IGBT模块了解一下


QDual 3 模块集成了新一代1200 V 场截止7 (FS7) IGBT 和二极管技术,可为大功率应用提供更优异的性能。与前几代产品相比,FS7技术显著改善了导通损耗。


在逆变器应用中提供更高能效,这款IGBT模块了解一下

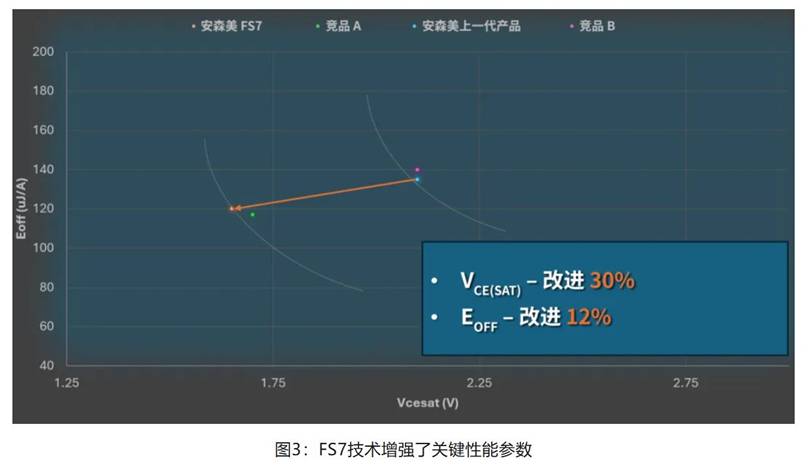

在FS7 IGBT 工艺中,沟槽窄台面带来了低VCE(SAT)和高功率密度,而质子注入多重缓冲确保了稳健性和软开关特性(图2)。安森美中速FS7器件的VCE(SAT)低至1.65V,适用于运动控制应用;而其FS7快速产品的EOFF仅57 µJ/A,是太阳能逆变器和CAV等高功率应用的理想选择。



在逆变器应用中提供更高能效,这款IGBT模块了解一下

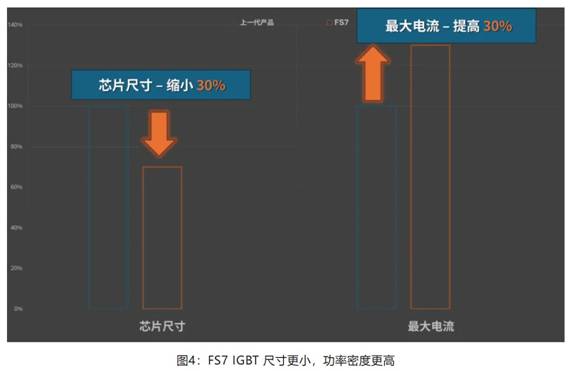

创新型FS7技术使新型QDual3模块中的芯片尺寸比上一代缩小了30%(图3)。这种小型化与先进的封装相结合,可以显著提高最大额定电流。在工作温度高达150摄氏度的电机控制应用中,QDual3的输出功率为100 kW 至340 kW,比目前市场上的其他产品高出大约12%。

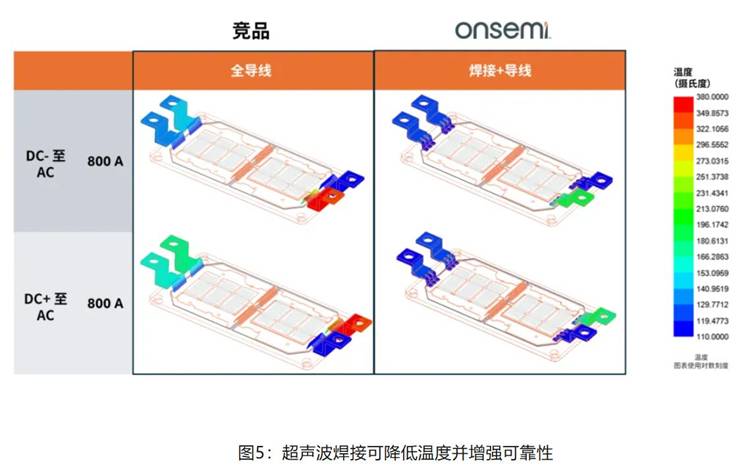

可靠性是太阳能和CAV应用的关键,因此模块的构造和测试方式至关重要。例如,目前有许多类似方案使用引线键合方式来固定端子,而安森美则选择采用超声波来焊接模块。后者有助于增强电流承载能力,提供更优散热路径,并且比前者更为坚固(图4)。

在逆变器应用中提供更高能效,这款IGBT模块了解一下
这种方法可以提高电导率,从而减少电力损失、提升效率。此外还能降低工作温度、增强机械刚度,以及提高模块的整体可靠性。

安森美的新型高功率QDual3技术

专用QDual 3 半桥IGBT模块NXH800H120L7QDSG适用于中央太阳能逆变器、储能系统(ESS)、不间断电源(UPS);而SNXH800H120L7QDSG则适用于CAV。这两款器件均基于FS7技术打造,VCE(SAT)和EOFF有所改进,进而降低了损耗、提高了能效。

目前,若使用600 A IGBT 模块以ANPC/INPC架构来设计1.725 MW 逆变器,总共将需要36个模块。然而,若使用额定工作电流为800 A 的新型NXH800H120L7QDSG和SNXH800H120L7QDSG,设计所需模块数量将减少9个。相应地,设计的尺寸、重量和成本将节省25%。这对于太阳能应用和CAV应用来说都非常有价值,因为重量减轻和效率提高,将使得车辆行驶里程有所增加。

图6:更大的电流能力支持使用更少的模块来构建系统

这些模块包含用于热管理的隔离底板和集成的NTC热敏电阻,并支持通过可焊接引脚将模块直接安装到PCB上,采用行业标准布局,有助于轻松将现有设计升级到新型QDual3技术。

安森美的所有QDual3模块均经过严格的可靠性测试,其可靠性水平超过市场上的其他同类器件。我们的湿度测试要求产品承受960V偏压长达2000小时,而同类器件仅需承受80V偏压1000小时。振动测试对于CAV应用至为关键,我们的产品在30 G 峰值/10G RMS 条件下进行了长达22小时的测试,可满足AQG324要求。其他器件则是在振动水平低至5 G 的条件下进行测试,持续时间短至1小时。
