通过高隔离DC/DC模块可以确保储能系统稳定运行

发布日期:2024-01-22     251 次

是电力系统中的关键一环,为了保证系统稳定运行,通过的能量管理系统,保障在负荷迅速波动的情况下仍然能够运行在一个稳定的输出水平,同时也能避免太阳能、风能转化为电能过程时的不稳定性波动给电网或者用户造成冲击。

如何确保电网在负荷快速波动的情况下仍然能够运行在一个稳定的输出水平,避免给用户造成冲击,通过高隔离DC/DC模块确保系统供电的可靠性,高精度模拟量采集模块实时检测电网电压、电流波动。

光伏微电网系统架构,包含储能、光伏等,构件主要由与监控调度管理系统、光伏控制系统等组成;其中监控与调度管理单元包括中央控制系统、能量管理系统、电力调度中心等。

储能系统是光伏微电网的核心组成,常配合光伏阵列、水电、电网等一起使用。由于电池储能具有技术相对成熟、容量大、安全可靠、噪声低、环境适应性强、便于安装等优点,所以储能系统常用电池来储存电能。




图1 光伏微电网管理系统

储能系统是电力系统中的关键一环,为了保证系统稳定运行,通过储能系统的能量管理系统,保障在负荷迅速波动的情况下仍然能够运行在一个稳定的输出水平,同时也能避免太阳能、风能转化为电能过程时的不稳定性波动给电网或者用户造成冲击。

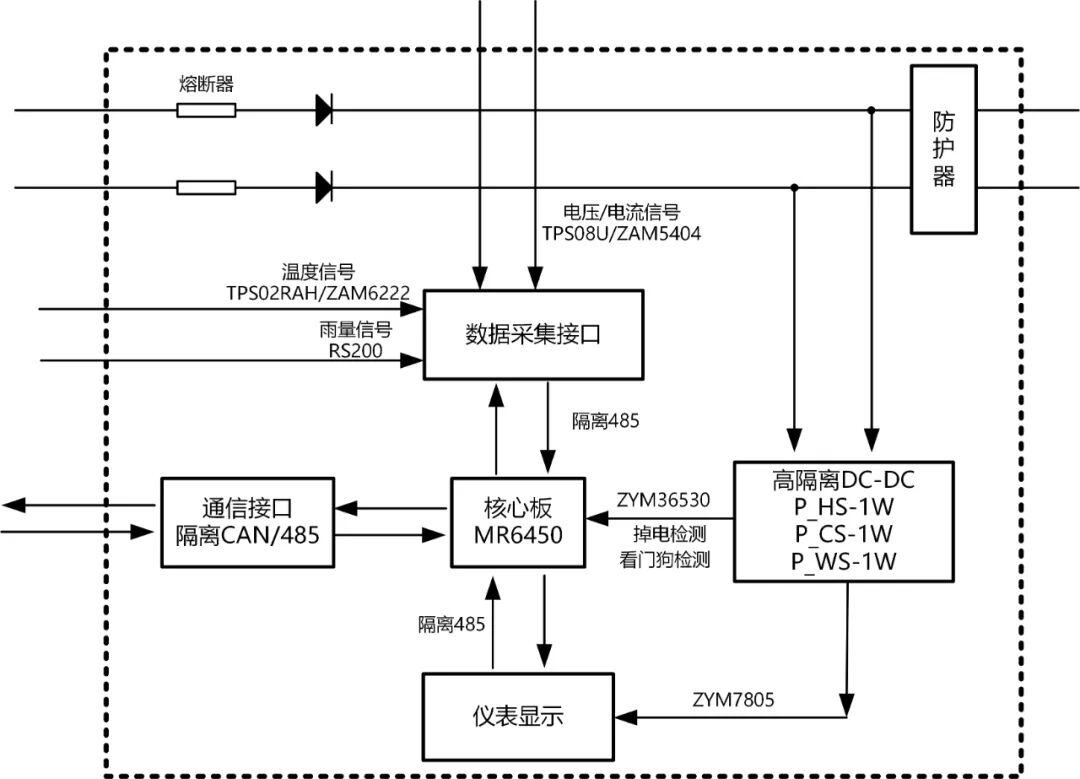

图2 能量管理系统

高隔离DC/DC模块

P_HS-1W、P_CS-1W、P_WS-1W是专门针对光伏、储能、充电桩等高压电源系统的应用场合而设计的,隔离电压高达5000VAC或7000VDC,工作温度范围-40 ℃ ~105 ℃,P_CS-1W电气间隙和爬电距离16mm 以上。为能量管理系统提供高可靠性的隔离电源,保障操作端的人身安全。

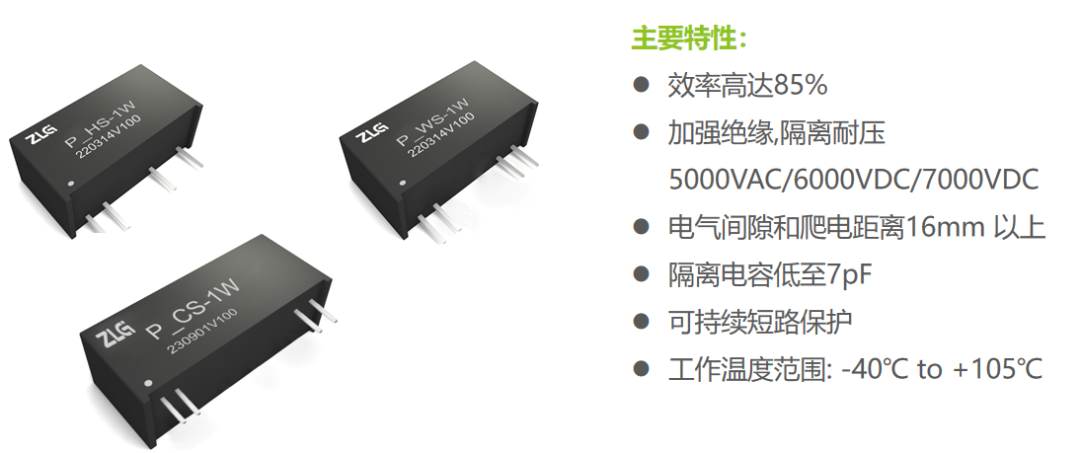

图3 高隔离DC-DC模块

高精度模拟量采集模块

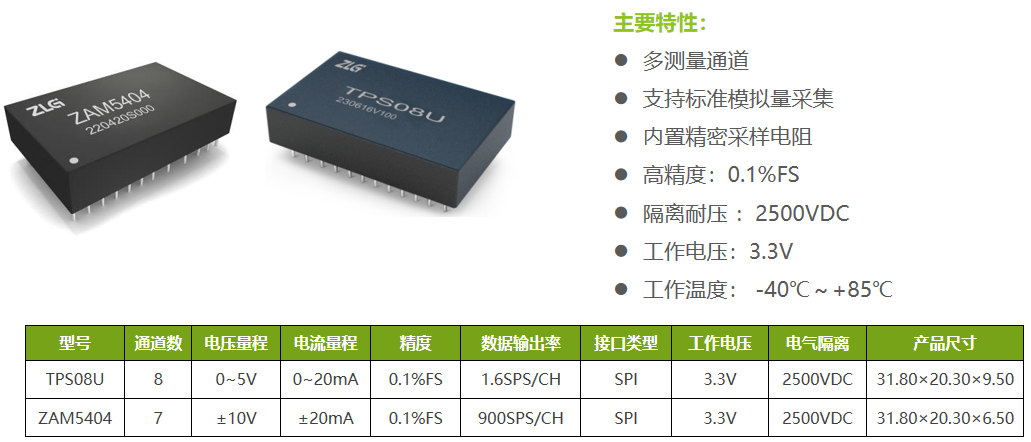

总线电压、电流可以通过高精度模拟量采集模块ZAM5404/TPS08U实时检测,反馈给核心板,调节储能控制系统,实现输出的平滑过渡、削峰填谷、调频调压等功能。




通过高隔离DC/DC模块确保系统供电的可靠性

ZAM5404 是一款带有电气隔离功能的高精度模拟量采集模块,集16 位ADC、信号调理电路、信号隔离和电源隔离于一体,可以实现高精度的电流和电压采集,可用于±20mA/±10V 工业标准的传感器输出信号采集具有8 个采集通道,包括4 个电流采集通道和4 个电压采集通道。
